Плуг для мотоблока – как выбрать, настроить, установить своими руками
Плуг к мотоблоку – это один из типов навесного оборудования, который применяется для обработки грунта. Эксплуатация этого инвентаря дает возможность быстрее посадить картофель и другие популярные огородные культуры.
Распространенные типы оборудования – изучаем характеристики и конструкцию
Перед тем, как выбрать плуг для мотоблока, потребуется изучить типы и характеристики инвентаря. Как правило, покупателю приходится обращать свое внимание на оборудование трех основных видов:
- Однокорпусные;
- Реверсивные;
- Роторные агрегаты.
Прежде, чем определиться, какой лучше из предложенных вариантов, необходимо ознакомиться с характеристиками различных типов.
Инвентарь однокорпусного типа
Однокорпусное оборудование оснащается одним лемехом, из-за чего оно считается самым простым.
При желании сделать плуг для мотоблока своими руками стоит выбирать именно этот прототип. Для этого существует множество схем, отличающихся навесками и другими деталями, поэтому каждый желающий может выбрать для себя наиболее подходящий чертеж.
Принцип работы реверсивного плуга
Оборотный, или реверсивный плуг, относится к более сложному двухкорпусному оборудованию.
Он оснащается загнутым пером в верхней части корпуса. За счет этого при обработке слой грунта переворачивается, что дает возможность использовать его на участках с твердой землей. Такой плуг поддается разборке с целью заточки ножа или модернизации.
Этот своего рода универсальный плуг для мотоблока отличается от обычных агрегатов тем, что снабжается лемехом, который переворачивается в земле в одну сторону. Благодаря этому он обрабатывает участок в несколько раз быстрее. Сцепка для плуга стандартная, из-за чего почва обрабатывается гораздо эффективнее.
Плуг имеет 3 плоскости: горизонтальную нижнюю, вертикальную боковую полозку и передний отвальный механизм.
Чтобы приобрести качественный плуг этого типа, обязательно изучите советы специалистов:
Нижняя горизонтальная полозка агрегата с демонтированным отвалом и лемехом, помещенным на стол, должна совпадать с поверхностью стола;
Нижний край лемеха, предназначенный для резки, можно устанавливать на 2 см ниже горизонтального ползка;
Положение бокового края отвала и бокового края лемеха должно проходить по прямой линии. При этом сами элементы должны находиться на 1 см за пределами боковой вертикальной полозки:
- Поверхности закрепленных лемеха и плуга составляют угол в 15–20 °;
- Рабочая часть лемеха своей передней частью примыкает к корпусу отвала без видимых зазоров;
- Крепежи должны отсутствовать, а поверхность элементов должна быть заполированными.
Внимательно изучив описание всех типов плугов, новичку будет гораздо проще определиться с наиболее подходящим для него вариантом. Далее рассмотрим, как изготовить самодельный плуг для мотоблока.
Роторный плуг – особенности и преимущества
Наиболее сложный по принципу изготовления – плуг с ротором.
На его оси можно прицепить несколько лемехов. При обработке ось поворачивается, а вместе с ней – пласты почвы. Такой плуг отлично показывает себя при глубокой пахоте, когда лемех требуется углубить на 30 см под землю.
Такая техника дает практически неограниченный возможности при обработке земли дает плуг, оборудованный ротором. Это устройство очень похоже на гребень. В зависимости от модели инвентарь этой группы может отличаться по размерам и форме. Единственная черта, которой обладают все плуги этой категории – расширение корпуса в его верхней части.
По принципу изготовления такое оборудование делится на барабанные, лопастные, шнековые и лопаточные плуги. Агрегаты первого типа оснащаются жесткими толкателями, могут иметь пружинные пластины или быть комбинированными. Плуги второго типа снабжаются диском с лопастями, которые вращаются при обработке.
Ротационный плуг дает возможность выполнять стружку любой толщины с различной степенью рыхления почвы.
Он эксплуатируется на низких тягах, так как снабжается элементами, воздействующими на землю сверху вниз. При этом пласты грунта отбрасываются на сравнительно большие расстояния. Это позволяет удобрять почву и перемешивать ее.
Классификация по наличию отвала и принципу монтажа
Существует ряд других факторов, по которым классифицируются инвентарь для мотоблока.
- В зависимости от наличия отвала, агрегаты делятся на отвальные и безотвальные. Наибольшей популярностью среди владельцев дачных участков пользуются плуги первого типа.
- По методам вспашки – на бороздные, оставляющие борозды и гладко пашущие. Бороздные плуги применяются при обработке грунта в свал. Модели, оставляющие борозды используются для обработки вразвал.
- В зависимости от конструкции рабочих элементов, различаются лущильные, оборотные лемешные и дисковые плуги для мотоблока. Первый тип используется с целью лущения почвы на глу0бине до 10 см. Второй предназначен для создания ровных борозд с целью дальнейшей посадки. Третий тип применяется для лущения «тяжелых» грунтов с высокими сорняками.
Определяясь с подходящей моделью, крайне важно учесть возможность регулировки плуга мотоблока. Нередко при обработке земли требуется изменить уровень глубины нарезания или угол его наклона. Внесение изменений в большинстве случаев поможет улучшить эффективность вспашки.
Эффективным, и, при этом, достаточно экономичным оборудованием для работы на небольших участках, считается электрический плуг, обладающей большей тягой по сравнению с мотоблоками.
Плуг от российского конструктора – особенности и преимущества
Чтобы иметь возможность эффективнее вспахать землю, эксперты советуют использовать плуг Зыкова.
Он быстро кроит и переворачивает грунт, благодаря чему владелец участка может избавиться от большого количества сорняков. Такой плуг состоит из следующих элементов:
- Опорной части;
- Лемеха, закрепленного на корпусе;
- Стойки, предназначенной для крепления агрегата на мотоблоке;
- Полевой доски для устойчивости;
- Перо для переворачивания грунта, с целью получения равномерно обработанного участка.
Для окучивания различных культур необходимо использовать окучник или плуг, имеющий две рабочие стороны. Он обладает большими габаритами и дает возможность полностью избавиться от вредных сорняков, засыпать ряд грунтом, нарезать траншеи для посадки.
Изготовления агрегата своими руками – подробный алгоритм от «А» до «Я»
Самодельный плуг – это агрегат, который поможет эффективно обработать огород, посадить и собрать богатый урожай. Нередко заботливые хозяева задумываются об изготовлении инвентаря своими руками, тем более что сделать это не так сложно, как кажется.
Перед тем, как сделать оборудование, потребуется купить несколько листов стали, толщиной от 3 до 5 мм. Заранее нужно сделать лемех – для его создания подойдет диск от пилы-циркулярки. Режущий элемент лемеха потребуется заточить под углом 45 °.
Следующий этап заключается в изготовлении отвала. Для этого подойдет труба, диаметром 50 см и толщиной стенок в 5 мм. Перед изготовлением агрегата трубу нужно поставить на ровное место и вырезать заготовку.
После проведения указанных выше настроек плуг полностью готов к эксплуатации и можно пробовать пахать в огороде. Перед тем, как начать им основательно пахать, особенно, целину, выполняют контрольную вспашку и оценивают, правильно ли отрегулирован плуг, каковы заглубления борозды и качество отвала почвы. Как правильно пахать культиватором, хорошо показано на видео на примере мотоблока Нева. Так же можно посмотреть видео о том, как себя ведёт тяжёлый мотоблок Зирка при вспашке целины.
При правильной регулировке плуга мотоагрегат во время вспашки движется равномерно, без рывков, не зарываясь «носом» лемеха вглубь. Борозды из-под отвала получаются ровными и не идут «внахлёст» друг с другом при пахоте. Если на участке твёрдая почва вспашку проводят в два захода. При первой вспашке устанавливают меньшую глубину, при второй – большую. Таким же способом нужно пахать и целину. Для обработки маленьких территорий используют в основном культиватор и фрезы для пахоты. Средние по площади наделы так же культивируют культиватором, но с применением лущильника или лёгкого плуга, а тяжёлые и целину – при помощи мощного мотокультиватора (например, Нева) и навесного плуга.
С каким навесным оборудованием работает мотоблок
Любой опытный фермер знает, что при помощи мотоблока, культиватора или иной мототехники можно механизировать практически все сельскохозяйственные работы, начиная от обработки земли для подготовки её к посевам и заканчивая перевозкой собранного урожая. Универсальными мотоагрегаты стали благодаря возможности применения разнообразного навесного оборудования. Так, например, для обработки паханой земли и возделывания целины созданы не только отвальные и прочие плуги, но и:
- бороны;
- окучники;
- почвофрезы;
- плоскорезы-пропольники.
Бороны служат для того, чтобы пахать целину, а так же для предпосевного или послеуборочного рыхления пахотной почвы на глубину 7-14 см. С помощью боронования мотоблоком, культиватором выравнивают поверхность, закрывают влагу, уничтожают сорную траву. Рабочими органами таких сельхоз орудий выступают металлические зубья или диски сферической формы. На этом видео можно наглядно посмотреть, как правильно пахать мотоблоком и самодельной бороной.
При помощи окучника производят окучивание картофеля, нарезание борозд для посева семян, засыпку посадочного материала, а так же присыпание сорняков непосредственно в зоне рядков. Приспособления для окучивания бывают однорядные и двухрядные, с фиксированной и регулируемой шириной захвата, различимые как по конструктивному решению, так и по своей эффективности. Здесь представлено видео о том, как мотоблок Нева МБ2 производит обработку с навесным двухрядным окучником-пропольником.
Почвофрезой можно пахать целину, проводить предпосевную и основную обработку вспаханной земли. Данное сельскохозяйственное орудие позволяет фрезеровать, культивировать землю и качественно готовить её к посеву. Оно способно не только вспахать почву, но и раскрошить крупные пласты, перемешать с удобрением, измельчить частицы жнивья, разровнять посевную площадь. Почвофрезы для вспашки бывают разного типа, в зависимости от количества режущих элементов. На этом видео показано, как на деле пахать мотоблоком с установленной на нём фрезой.
Плоскорез прополочный помогает подрезать сорняки, расщелить и разрезать канавки без оборота пласта, вспахать и размельчить землю. Плоскорезы бывают со всевозможной шириной захвата и глубиной обработки, что позволяет выбирать их под конкретные условия обработки сельскохозяйственных наделов и культур. О том, как на практике осуществлять обработку навесным плоскорезом хорошо демонстрирует это видео на примере мотоблока Днепр.
Кроме перечисленных съёмных инструментов, созданных для того чтобы пахать целину и обрабатывать пахотную землю, с мотоагрегатом применяют грабли, дровоколы, сеялки, измельчители, культиваторы, косилки роторные и сегментные, лопаты отвалы, опрыскиватели, щётки подметальные, снегоуборщики и прочее. Имея в наличии основной набор навесных сельхоз орудий можно мотоблоком или мощным культиватором выполнять всевозможные хозяйственные задачи, в частности, предпосевную вспашку земли, посев и посадку культур, внесение удобрений, междурядную обработку посевов, уборку корнеплодов, сезонную заготовку зелёных кормов.
Сколько стоит вспашка поля
Ручная обработка земли — довольно сложное занятие, а если это ещё и целина, то практически невозможное. Поэтому фермеры и дачники, чтобы не работать вручную, стараются обзавестись специальными сельхоз агрегатами – культиваторами, мотокультиваторами, мотоблоками, минитракторами и разнообразными приспособлениями к ним. Техника позволит качественно пахать целину и быстро проводить обработку распаханных земель.
Но не каждый обладатель фермерского хозяйства или дачной земли имеет возможность приобрести целый арсенал моторизированной техники. Зачастую мощности купленного культиватора просто не хватает, чтобы обработать целину или вспахать заброшенный сад. В таком случае приходится обращаться за помощью к владельцам более «серьёзной» агротехники – мощных минитракторов и тракторов. Эти высокопроизводительные машины становятся особенно популярными в сезон предпосевных и послеуборочных работ. Они оперативно и качественно производят обработку поля, культивируют, возделывают заросшие дернины и целину.
Конный плуг: пошаговая инструкция изготовления
До того, как механизация привела тракторы на поля, лошади были основным источником энергии, используемой для пахания борозд при подготовке полей к посадке. Сегодня более крупные колхозы и сельскохозяйственные холдинги свои пахотные земли обрабатывают механизированным способом, в то время как фермерские и мелкохозяйственные предприятия, а так же дачники по всему миру, до сих пор используют для этих целей—конный плуг, не только для плужных лошадей, но и для мотокультиваторов, мотоблоков и мини-тракторов.
Конный плуг
Содержание пошаговой инструкции:
Конный плуг
К слову сказать, сельскохозяйственное наследие плужных лошадей сохранилось до наших времен еще и благодаря ежегодным конкурсным соревнованиям во многих странах. Энтузиасты-пахари соревнуются в категориях, включая антикварный плуг, пещерный плуг, двух- и трехколесный—это плуг с тележкой позади него, чтобы пахарь мог кататься.
Использование плужных лошадей в качестве тяговой силы
Конкуренты оцениваются по прямолинейности и качеству своих рядов, количеству грунта и времени затраченного на вспашку того или иного участка.
Важно. Тракторы сегодня классифицируются по их «лошадиной силе» — или сколько лошадей потребуется для достижения той же мощности.
Соревнования в пахотном ремесле
На протяжении веков волы с их крепким телосложением и покладистым нравом использовались в качестве пахотных животных. Это начало меняться после того, как в Китае в 4-ом веке, изобрели конский воротник, который распределял вес груза на груди и костях лошади. Предыдущие версии центрировали вес на шее, и животные просто напросто задыхались под тяжестью. С применением нового ошейника, лошади постепенно начали заменять волов на вспашке. Теперь, проходя через корни или жесткую дерновину, а так же попадающиеся камни, животное без ущерба для своего здоровья могло с усилием напирать и вытягивать плуг.
Сегодня конный плуг не теряет своей актуальности, вот только помимо лошадей в него запрягают мотоблоки, мини-тракторы и прочую технику.
Важно. О другой технике для личного подворья можно прочитать в нашей статье.
Соревнования пахарей с применением железных коней
Важно. Для удобства и простоты передвижения плуг дополняют одним или двумя колесами.
Вспашка конным плугом
Вспашка — это процесс, требующий, чтобы плуг обрезал почву, корневища, растительность и мягко поворачивал боковую почву.
Основные требования к вспашке:
- вспашку лучше проводить сразу же после сбора агрокультур, пока почва хранит достаточно влаги;
- дерновый слой хорошенько оборачивают и крошат как можно мельче;
- поверхность приветствуется слитная и плотная, без образования пустот и неровностей;
- минеральные удобрения, навоз и дерновину полностью запахивают;
- борозды должны быть прямолинейные, либо с небольшим отклонением от нормы, с минимальным разрывом межу ними.
Вспашка конным плугом
Важно. Мелкие фермерские хозяйства и дачники чаще всего используют лемешные плуги.
Основополагающим при вспашке является рыхление плодородного слоя, снятие дерновины и ее полный оборот для дальнейшего перепревания до состояния перегноя.
Иногда приходится сталкиваться с камнями и другими естественными барьерами, которые непосильны для одной лошади, поэтому для повышенной сопротивляемости пускают в ход пароконные и многолошадные запряжки. Мотоблоки среднего и тяжелого типа справляются с этой задачей довольно просто.
Пахота плугом на мотоблоке
Вспашка с одиночной лошадью
Пахота с одной лошадью довольно комфортный процесс, при условии, что регулировка плуга на глубину и ширину проведена должным образом. Только в этом случае, он идет ровно по борозде, плавно без дополнительного сопротивления, кроме подъема земли. Лошадь движется равномерным шагом.
Как правило, тягловую силу одной лошади применяют на уже перепаханные ранее участки, либо на дерновую, свободную от сорняков почву.
Обработка земли конным плугом с одной лошадью
Вспашка пароконной запряжкой
Тяжелые суглинистые почвы, а так же целину и участки где необходимо большее тяговое усилие, используют пароконные и многолошадные запряжки.
Из чего состоит упряжь
При совместной запряжке лошадей определяющими моментами являются:
- грамотный подбор животных и съезженность;
- характер и выносливость;
- поспешность при работе и сила животного.
Пароконная запряжка
Важно. В противном случае, при несъезженности лошадей потери тяговой силы будут огромными.
Для слажен
основные виды и область их применения, что из них совместимо, а что нет
Основное предназначение мотокультиватора – рыхление почвы перед посадкой или посевом. Поэтому 99% представленных на рынке моделей в базовой комплектации имеют фрезы и транспортировочное колесо. Однако существует возможность расширить функционал технического устройства, если прибрести навесное оборудование для культиваторов.
Виды и применение
Прицепные механизмы значительно расширяют функционал культиваторов. Чтобы выбрать вид навесного оборудования, нужно понимать, какую работу предполагается выполнять.
Прицеп
Тележка, предназначенная для перевозки грузов. В зависимости от мощности мотора культиватора выбирают модель, способную выдерживать вес от 200 до 350 кг. Многие прицепы производители дополнительно оснащают сиденьями.
Пневматические колеса
Необходимы, если к мотокультиватору приобретается прицеп. Установленные на них протекторы помогают не пробуксовывать и не проскальзывать при езде на разных почвах и в любых погодных условиях.
Плуг
Насадка для вспахивания культиватором большого участка. Многие дачники используют плуг для нарезания грядок под посадку картофеля. С его помощью также удобно проводить уборку этого корнеплода.
Производители предлагают владельцам культиваторов следующие виды плугов:
- Стандартный.
Широкий нож, который во время вспашки подрезает сорняки. Верх ножа – отвал, переворачивающий пласты грунта.
- Оборотный (двубортный). На раме этой модели под углом (90 или 180 градусов) закреплены 2 разнонаправленных ножа. Один поднимает пласты земли, другой находится сбоку. После прохода в одну сторону их меняют местами и возвращаются в обратном направлении. Эта конструкция позволяет проводить равномерную вспашку без холостых возвратов на начало участка.
- Плуг Зыкова. Усовершенствованная модель классического навеса с измененной геометрией лемешно-отвальной поверхности. Изобретенная конструктором украинского Технического центра «Садово-огородная техника» Павлом Зыковым модель хорошо переворачивает пласты почвы, что способствует ее максимальному разрыхлению.
При подборе плуга стоит учитывать качество грунта на участке. Для тяжелых почв предпочтительно иметь навесок поворотного типа с двумя лемехами.
Борона
Перевернутый плугом грунт – это полуфабрикат, который перед посадкой требуется «дорабатывать». Для разбивания крупных комков и выравнивания вспаханного участка применяют бороны.
Существует 3 вида этого оборудования для культиваторов:
- Зубовая – миниатюрная копия бороны для тракторов. На клиновидной или прямоугольной раме закреплены металлические зубцы. Почва рыхлится на глубину 10 – 14 см.
- Дисковая – представляет собой раму с закрепленными на ней вертикально, под углом дисками. При движении они срезают верхний слой грунта, измельчая его и разрушая корневую систему сорняков.
- Роторная – модель из класса активного навесного оборудования для мотокультиваторов. В отличие от прицепных, эта борона устанавливается на агрегат вместо колес. На рабочей части бороны установлены диски с заостренными зубьями. Именно они выполняют функцию разбивки почвы. Глубина рыхления роторными боронами – около 7 см, ширина захвата полосы – 100 – 140 см.
Главный критерий выбора типа бороны – тип почвы на участке. Для обработки мягких грунтов оптимально использование роторных моделей. Такие бороны также рекомендуется использовать для подготовки к зиме участков под картофель. Для обработки земель с большим количеством сорной травы лучше приобретать дисковые бороны. Регулярно обрабатываемую, хорошо вспаханную почву достаточно выровнять простой зубчатой моделью.
Окучник
Первоначальное предназначение этого оборудования – окучивание грядок с картофелем и нарезания грядок для посадки других культур.

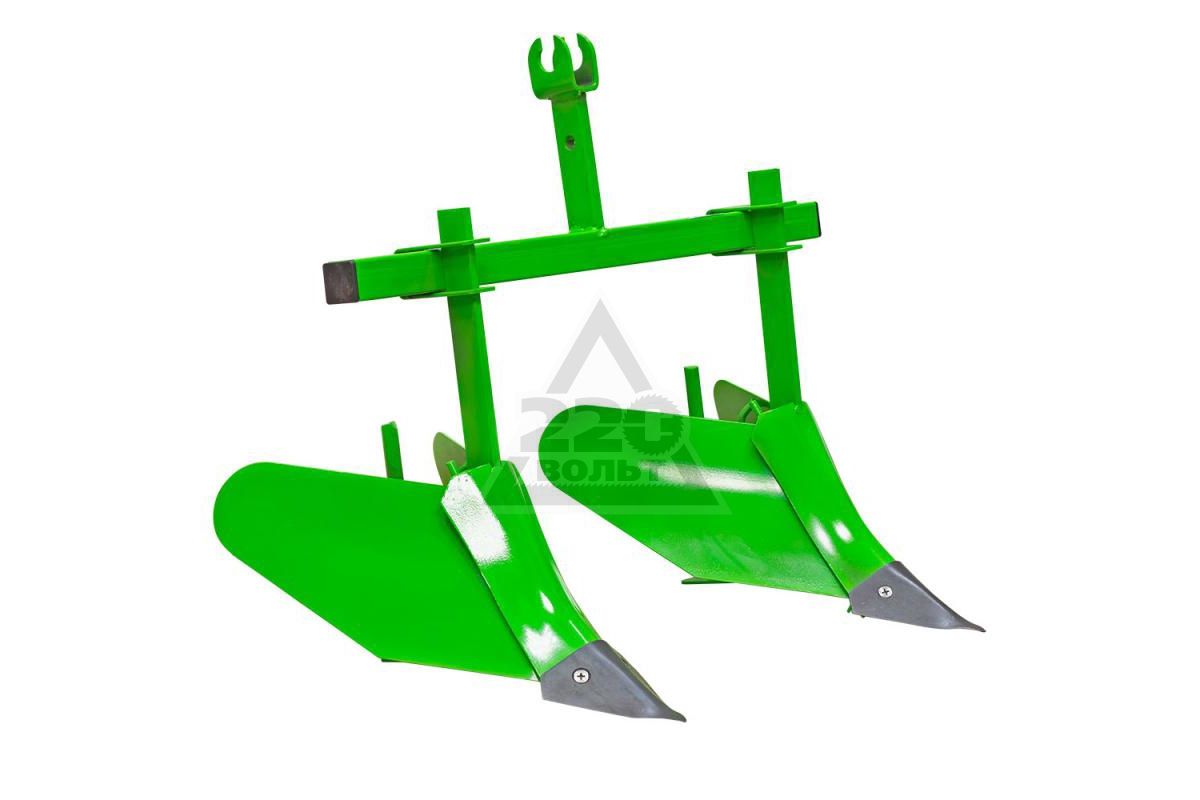

Существуют 2 модели окучников:
- Стреловидный – регулируемый, им можно делать борозды разной ширины, что позволяет проводить высадку любой огородной культуры.
- Дисковый – эффективно заворачивает почву после посадки растений.
В идеале иметь сразу 2 вида окучников. В этом случае процесс посадки и окучивания растений будет полностью механизированным.
Адаптер
Сиденье на колесах, которое присоединяется к культиватору.
Его используют для удобства оператора при перемещении техники на большие расстояния.
Мнение эксперта
Левин Дмитрий Константинович
Для присоединения любого навесного оборудования необходимо приобрести сцепку. Без этой детали присоединить дополнительные детали к культиватору будет невозможно. Профессионалы советуют приобретать универсальные модели, которые выше по цене, но подходят для всех видов навесок.
Грунтозацепы
Металлические колеса-утяжелители, повышающие сцепление с основанием при использовании навесов. Чем больше диаметр этих колес – тем лучше и быстрее будет двигаться техника по вязкому грунту. Особенно важно приобретать их для легких культиваторов, поскольку они прыгают по твердой почве и буксуют в мягкой.
Картофелесажалка
Узкоспециализированная насадка. Представляет собой бункер-корзину, дополненную стреловидными или дисковыми окучниками. Данное оборудование позволяет быстро засадить картофелем большой участок.
Картофелекопалка
Производители предлагают 3 вида таких изделий для культиваторов:
- Веерная – состоит из небольшого плужка и расположенных над ней прутьев. Картофель поднимается из почвы, попадает на веер прутьев и остается на поверхности. Преимущество этой насадки в ее низкой стоимости, но для больших хозяйств приобретать ее не стоит. 10% урожая закапывается почвой и для его сбора приходится использовать другие инструменты.
- Грохотная – более сложная конструкция с колесами и расположенной под наклоном решеткой. Картофель извлекается из почвы, попадает н решетку, через которую осыпается почва. Практически все корнеплоды остаются на поверхности грядок.
- Барабанная – самая сложная конструкция, полностью исключающая ручной сбор. Поднятый плужком картофель попадает во вращающийся барабан сетку, перемещается по ней и ссыпается в ящик, расположенный за насадкой.
Косилка
Используется для заготовки сена, удаления сорняков и картофельной ботвы.
Существует несколько типов этих приспособлений:
- Роторные – состоят из опорной рамы и закрепленных на ней 2 – 3 дисков. Таким типом косилок можно оснащать культиваторы средней мощности.
- Сегментные – в качестве режущего элемента на них устанавливается ряд ножей. Этот вид навесов можно устанавливать только на культиваторы с мощными моторами.
Колесные удлинители
Предназначены для увеличения ширины обрабатываемой культиватором колеи.
Крепятся одним концом к колесам, а другим – к валу редуктора. Расширение колеи позволяет уберечь растения во время обработки.
Если на участке плотный, тяжелый грунт, в дополнение к стандартным саблевидным фрезам, которыми чаще всего комплектуются культиваторы, стоит приобрести «гусиные лапки». Такая навеска более качественно рыхлит грунт.
Что нужно знать о совместимости оборудования?
Идеальный вариант решения проблемы – приобретение дополнительных навесок в комплекте с культиватором. Но лишние детали приводят к значительному удорожанию агрегата, поэтому многие дачники предпочитают обзаводиться дополнительными аксессуарами постепенно.
Каждая модель мотокультиватора имеет перечень дополнительного оборудования, разработанного производителем конкретно для нее. Но не всегда удается купить именно такие навески, поэтому можно выяснить о совместимости приспособлений от других моделей и приобрести подходящие по характеристикам и параметрам.
А Вы пользуетесь навесным оборудованием для культиватора?
Постоянно!Хочу попробовать
Чтобы после покупки навесок не пришлось тратить время на их замену, стоит учесть следующие рекомендации опытных дачников и специалистов:
- Приобретая культиватор, сразу выясняйте, какое дополнительное оборудование к ней предлагают производители. Технически даже маломощный агрегат можно оснастить плугом или легкой картофелекопалкой. Но для присоединения прицепа, картофелесажалки, фрез, окучников, грунтозацепов у мотора может не хватить сил.
Он будет перегреваться и культиватор быстро выйдет из строя.
- Не всегда стоит сразу покупать фирменное навесное оборудование. Зачастую оригинальные навесы стоят дорого и их вполне можно заменить другими совместимыми моделями.
- Не покупайте сразу все возможные навески. Попробуйте поработать с культиватором, оценить его возможности и определиться, что конкретно вам будет необходимо. Учтите взаимозаменяемость деталей. К примеру, сажать картошку можно с помощью плуга. Поэтому не обязательно покупать картофелесажалку, если все получается и без нее.
Использование навесного оборудования значительно расширяет возможности использования мотокультиваторов на дачных участках. Полностью укомплектованный агрегат становится надежным помощником огородника и позволяет значительно сократить трудозатраты при получении урожая. При подборе навесов обязательно нужно учитывать характеристики обрабатываемого грунта и мощность мотора культиватора.
Читайте также другие полезные статьи:
Видео-совет: как подобрать навесное оборудование для мотокультиваторов
Каждый владелец приусадебного участка знает о тягостном бремени вскапывания грядок и уничтожения сорняков. Чтобы облегчить труд, применяют плуг. Но использовать гужевой транспорт или трактор нерационально на маленькой площади. С этой задачей хорошо справится мотоблок — устройство на колесах с закрепленными на нем дополнительными инструментами. О том, как осуществляется регулировка плуга на мотоблоке, подскажет инструкция. Перед использованием мотоблока по назначению его необходимо подготовить к работе: Следующим этапом является подсоединение и наладка плуга. Этот показатель представляет собой отрезок углубления навесного оборудования в почву в процессе работы. Его следует устанавливать на такое расстояние, которое сможет взять штык лопаты. Если глубина мелкая, большинство корней сорных растений останется в земле, а это потребует дополнительных затрат времени и сил для борьбы с ними. В обратном случае, верхнюю питательную часть грунта смешает с находящимися ниже, и посаженые культуры недополучат необходимых жизненно важных веществ. Глубина регулируется при использовании шурупов, скрепляющих стояк плуга и замок. Эта настройка происходит при передвижении оборудования вверх или вниз. Однако, если есть одно боковое соединение и отверстие, регулировка невозможна. Многие думают, что при соединении к мотоблоку дополнительного оборудования работа ускорится. Но они ошибаются. В процессе вспашки на плуг воздействует мощь, перпендикулярная уровню отвала, возникает сопротивляемость, уводящая инструмент в сторону. Сцепки — устройства, соединяющие мотоблок с плугом. Бывают двух типов: универсальные и стационарные. Первые более подходящие для такого рода деятельности, потому что дают возможность выполнять верные отладки. Чтобы легче установить плуг, следует разместить мотоблок на подпорках: кирпичи или камни. Присоединение инструмента — несложный процесс, когда сцепка занимает нужное место на оборудовании и закрепляется шурупом. С этого этапа начинается процедура настройки плуга на мотоблок. По-другому этот процесс называется углом атаки. Он представляет собой степень крена вспашки относительно плоскости. Регулирование происходит с использованием спиральной рукоятки. Последовательность деятельности: Наступило время конечного регулирования, чтобы изначальная вспашка почвы происходила легко. Мотоблок ставят с краю участка, плуг вгоняют в грунт и начинают пахать. Если постараться сделать прямую борозду, следующие тоже будут ровными. В этом поможет натянутая веревка. На этой стадии лучше понаблюдать за степенью углубления плуга, для чего в почву помещается измерительный инструмент. Для обработки земли используется еще один, сравнительно недорогой вид оборудования на основе бензинового двигателя — мотокультиватор. Он помогает измельчать корни параллельно с рыхлением верхнего слоя грунта. Движется за счет вращения фрез. Используя дополнительно подсоединенные устройства, инструмент окучивает огород, полет сорняки, распахивает корнеплоды. Мотоблок представляет собой более сложную технику, отличающуюся высокой производительностью. С его помощью сеют культуры, убирают урожай и другое. Мотокультиваторы могут работать на участках, не превышающих 15 соток. А мотоблок справится с 30, кроме того, он имеет колеса и передвигается значительно быстрее. Отзывы о надежности того или иного агрегата различны. Какое из этих устройств лучше, нельзя сказать однозначно. Кому-то подойдет функциональный мотоблок, а кому-то — бензиновый культиватор. [youtube]2pYo5QMekrQ[/youtube] — орудие для рыхления поверхностного слоя почвы, уничтожения сорняков и внесения минеральных удобрений в почву. По назначению различают паровые культиваторы для полной обработки почвы; валковые культиваторы для рыхления почвы и уничтожения сорняков в междурядьях; универсальные культиваторы, как для сплошной, так и для междурядной обработки почвы; и устройства для внесения удобрений, для обработки междурядий и одновременного внесения минеральных удобрений (путем подкормки).Тракторные культиваторы производятся в СССР. Основными рабочими частями культиватора являются зубья, окучники, лапки разбрасывателя, зубчатые диски и распределитель удобрений (для разбрасывателей удобрений). Зубья культиватора используются для срезания сорняков, прореживания растений и рыхления почвы. Зубья культиватора соединены с рычагами, жестко закрепленными на раме (только для культиваторов с паром) или закрепленными на шарнире (для лучшей адаптации зубьев к рельефу поля и поддержания заданной глубины обработки почвы. ). Штанговый культиватор используется для обработки почвы и сохранения стерни. Его рабочая часть представляет собой квадратный стержень, который вращается через редуктор ходовыми колесами; погружается в почву на глубину 6–10 см, разрыхляет ее, уничтожает сорняки. Культиватор оснащен балластным ящиком, который вмещает до 25 кг песка или почвы для лучшего проникновения штанги. Технические характеристики культиваторов, используемых в СССР, приведены в таблицах 1 и 2. Культиваторы аналогичной конструкции используются за рубежом. Организация оборудования
Настройка глубины вспашки

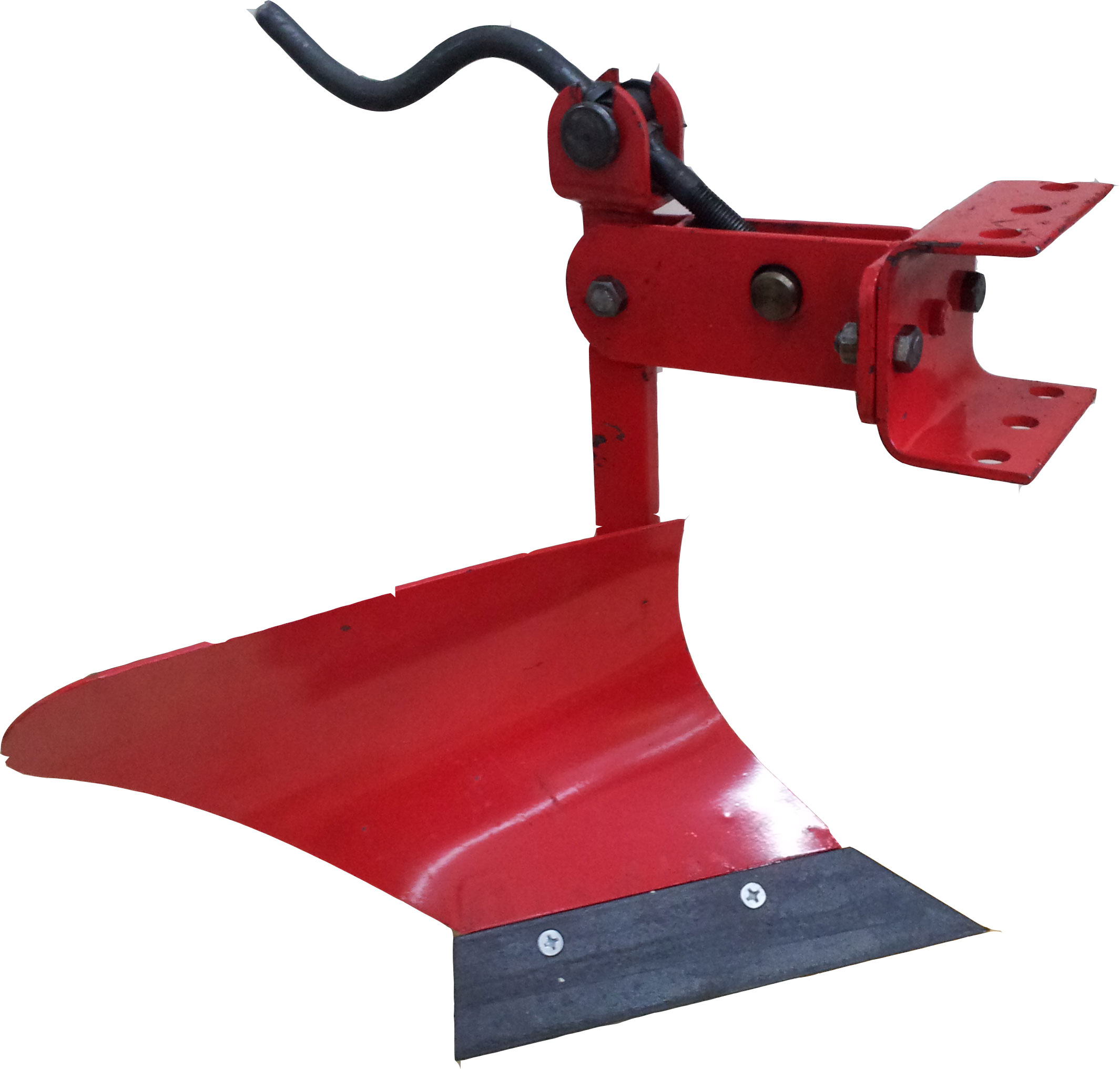

Монтаж плуга на устройство посредством сцепки
Если крепление очень жесткое, человек затрачивает силы для того, чтобы оборудование вдавливать в почву. Поэтому при подсоединении рекомендуется оставить зазор горизонтальной плоскости до 6 градусов.
Наклон полевой доски
Ручку регулировки выкручивать до тех пор, пока доска не ляжет плотно на грунт, без просветов.
Начальная борозда и угол отвала
Если есть необходимость, можно настроить глубину вспашки. Одно из колес мотоблока вдавливается в грунт, и плуг ставится перпендикулярно к земле. Чтобы это сделать комфортно, можно установить устройство на прямую плоскость, положив под колесо подставку, равную глубине борозды.
Различия между мотоблоком и культиватором
Статья о культиваторе по The Free Dictionary
Окучники используются для нарезания борозд на орошаемых полях; нарезку картофеля, капусты и хлопка; и чтобы убить сорняки и покрыть их грязью. Лезвие окучника разрезает и разрыхляет почву и раму, а крылья приподнимают ее и отводят в сторону.Ножки разбрасывателя оснащены трубками для удобрений, по которым минеральные удобрения проходят из бункеров для удобрений на дно борозды. Зубчатые диски используются на культиваторах и ротационных боронах для измельчения корки и рыхления почвы в рядах растений и защитных зонах. Зубцы сорняков предназначены для обработки защитных зон и междурядий с одновременной обработкой посевов кукурузы и других пропашных культур.
Таблица 1. Технические характеристики культиваторов для полной обработки почвы
Паровые культиваторы Скарификаторы КПН-4G КПГ-4 КПН-2 ККН-2.25 КРН-3,5 КРН-3К Ширина захвата (м) …………………. 3–4 4 2,0 2,25 3,5 2,9 Глубина обработки (см) с помощью зачистки ………………. … 6–12 5–12 5–12 6–12 16 16 зубьями . …………………
14 8–16 12 8–16 25 25 Производительность (га / час) ……. …………… 2,0–2,8 2,4–3,2 1 .0–1 .4 1,12–1,57 1,62 1,45–2,0 Рабочая скорость (км / ч) …………………. 5–7 6–8 5–7 5–7 4,65 5,7
Таблица 2.Технические характеристики культиваторов для обработки междурядий пропашных культур КРН-2,8А КРН-4,2 КРН-5,6 КВП-6,3 КРХ-4 КРН-2,8М СТСН-6А КОН-2,8ПМ Ширина захвата (м) . ………….. ……
2,4–2,8 3.6–4,2 4,8–6,3 6,3 2,4–3,0 2,7 2,7 2,4–2,8 Глубина культивации (см) …………. ………. 6–16 6–16 6–16 6–16 до 1 5 4–16 4–16 6– 17 Рабочая скорость (км / ч) …………………………. 6–9 6–9 6–9 5–7 4.5–7,0 4,1–7,2 4,1–7,2 4,0–6,5 Урожайность (га / час) …………….. до
2,52 до
3,78 до
5,67 до
4,41 до
1,68 1,1–1,9 1,1–1,9 до
1,82 Количество обработанных рядов . ………………………..
4 6 6–8 4 4–6 6 6 4 Ширина междурядий (см)……………………. 60–70 60–70 60, 70,
90,105,
192 210–140 60 45 45 60–70
СПИСОК ЛИТЕРАТУРЫ
Сельскохозяйственная техника: Каталог . Москва, 1967.
Карпенко А.Н., Зеленев А.А. Сельскохозяйственные машины . Москва, 1968.
Сельскохозяйственная техника: Каталог . Москва, 1971.
Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.
Сделай это для нее | Знай свой мем
Около
«Сделай это для нее» — запоминающаяся фраза, взятая из эпизода американского анимационного ситкома « Симпсоны » 1995 года, в котором персонаж Гомер Симпсон покрывает свой демотивационный плакат на рабочем месте фотографиями своей дочери Мэгги, чтобы создать положительное сообщение.В сети семейные памятные вещи Гомера с тех пор много раз пародировались как способ почтить память любимого человека, реального или вымышленного.
Происхождение
Эпизод под названием «А Мэгги делает троих» впервые вышел в эфир как тринадцатый эпизод шестого сезона сериала 22 января 1995 года. В этой серии старший сын Гомера Барт спрашивает его, что он делает с фотографиями своей дочери Мэгги. Гомер отвечает, что хранит их «там, где они ему нужны больше всего». Затем сцена переходит к его рабочему месту, где его мемориальная доска с надписью «Не забывай, ты здесь навсегда» видна частично покрытой фотографиями Мэгги, так что, кажется, на ней написано «Сделай это для нее».”
Распространение
Еще в 2001 году поклонники мультсериала вышли на доски объявлений, чтобы поделиться своей любовью к этому эпизоду. На протяжении 2000-х его обсуждали на форумах No Homers Club, Straight Dope, IGN и Fan Forum. Эта сцена также была отмечена в блогах о поп-культуре Vh2 Celebrity и Splitsider как один из самых ярких эпизодов шоу. 20 марта 2006 года пользователь deviantART ajfaggiani опубликовал одно из первых изображений-пародий, заменив фотографии Мэгги фотографиями ее друга Хавьера и его дочери.
В апреле 2011 года открылась фан-страница Facebook под названием «Сделай это для нее», на которой были размещены макросы других изображений и скриншоты из The Simpsons , набравших более 3100 лайков по состоянию на март 2013 года. К январю 2012 года начались пародийные изображения сцены появляющиеся на 4chan, в первую очередь с персонажами из романтического визуального романа Katawa Shoujo вместо фотографий Мэгги. Хотя многие из этих тем были разархивированы, самый ранний известный репост одной из этих фотографий был загружен на сайт обмена обоями Wallbot в январе 2012 года.В том же месяце первое изображение «Сделай это для нее» на тему Катава Сёдзё было размещено на DeviantART с примечанием о том, что предыдущие итерации были замечены на 4chan. В августе 2012 года пользователь доски 4chan / vg / (видеоигры) поделился шаблоном изображений «Сделай это для нее» в ветке о Катава Сёдзё. Дополнительные экземпляры были опубликованы в Tumblr.
