Подключение накопительного водонагревателя — схема подключения к водопроводу

Особо остро отсутствие горячей воды чувствуется в летний период, ведь коммунальные службы делают в это время профилактику. Человек начинает судорожно искать варианты подогрева воды в дачном доме, поскольку греть воду в кастрюльках и ведрах для всей семьи в начале 21 века по меньшей мере глупо. Наилучшим вариантом обеспечения горячей воды круглогодично является подключение накопительного водонагревателя. Эти приборы выпускаются рассчитанными на объем воды от 30 литров и выше.

При выборе нагревателя необходимо обращать внимание не только функциональные характеристики, но и учитывать количество проживающих в семье человек, чтобы не оказалось, что маловат объем, или наоборот слишком велик, и только зря тратит электричество. Самыми популярными являются водонагреватели объемом на 80 литров.

Выбор места для подключения водонагревателя

Конечно, прежде чем начать подключение накопительного водонагревателя необходимо правильно подобрать место, исходя из технических правил и удобства для проживающих.

Накопительные водонагреватели бывают нескольких видов:

  • цилиндрические;
  • горизонтальные;
  • вертикальные
  • узкие.

Если возникает необходимость скрыть расположение водонагревателя, то при правильном выборе можно закрыть его сантехническим шкафом. Чаще всего в квартирах водонагреватели устанавливают на кухне или в ванной, немного реже – в прихожей. Если установка водонагревателя необходима в большом загородном доме, где например, отсутствует центральное водоснабжение, то можно выделить небольшое помещение – котельную, и тогда он не будет никому мешать.



Видео — Как подключить накопительный водонагреватель

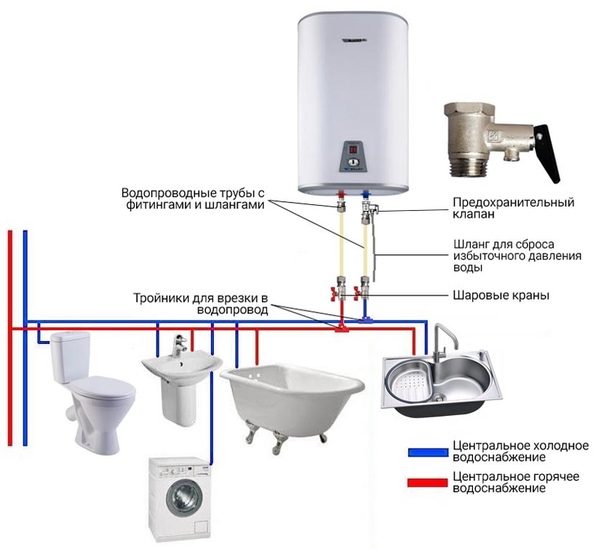

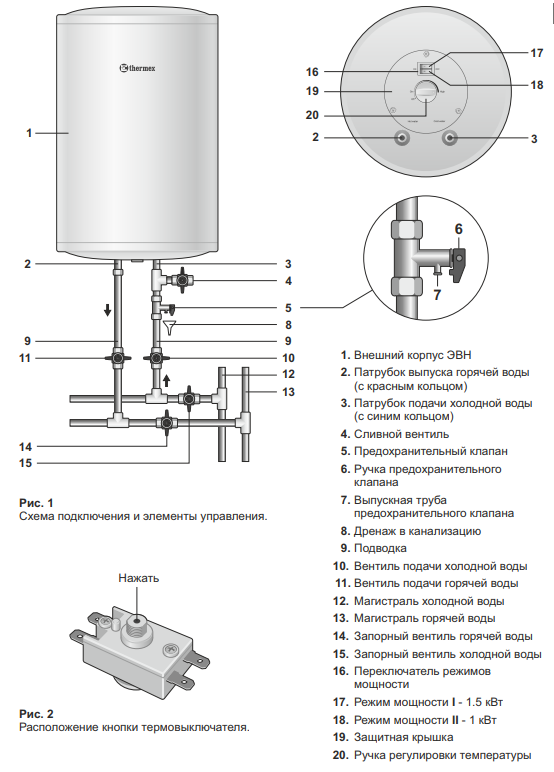

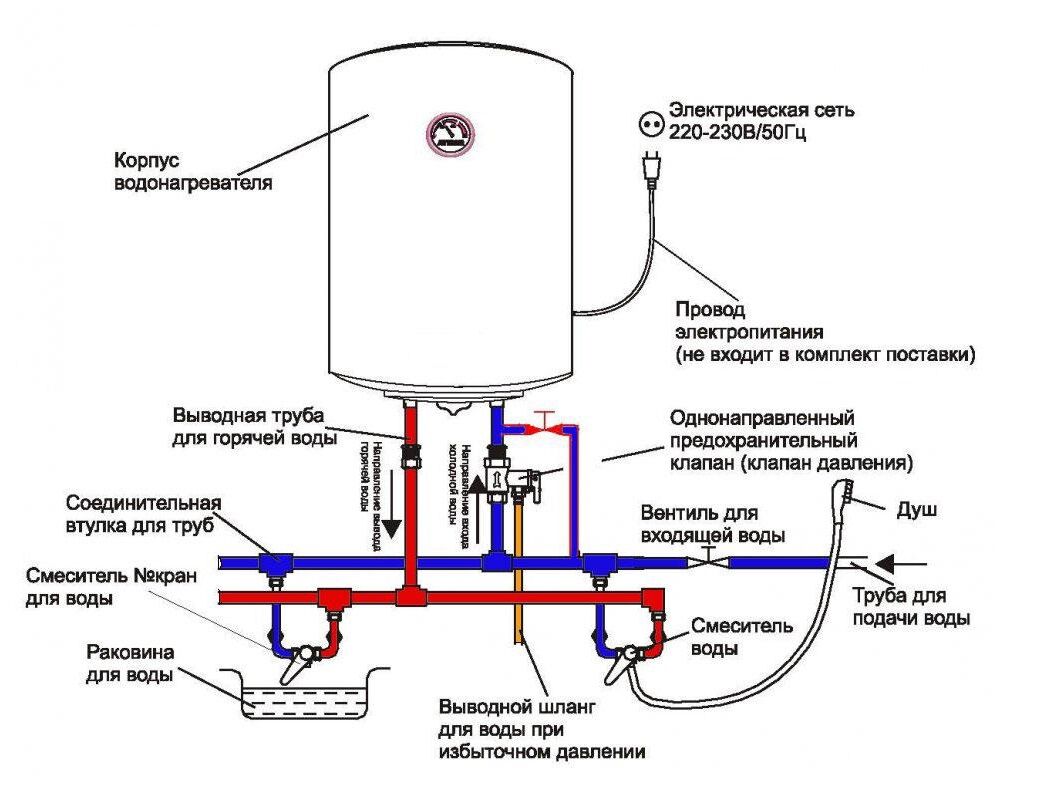

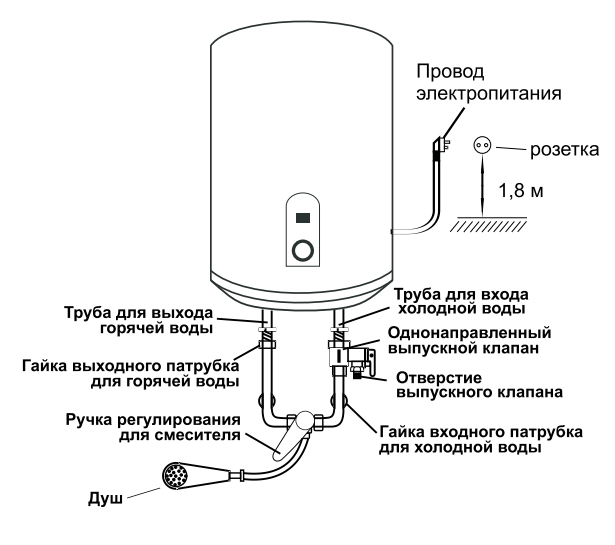

Схема подключения к водопроводу

Очень часто производители водонагревателей пишут только общие принципы работы, немного реже можно найти

маркированную схему подключения. Конечно, можно обратиться к специалистам, которые быстро и правильно смогут установить и подключить, но возьмут за работу не менее 30% стоимости водонагревателя. Подключение накопительного водонагревателя – дело несложное, с ним сможет справиться любой человек, обладающий минимальным количеством слесарских навыков. Следует соблюдать ряд мер предосторожности:

  • ни в коем случае не подключать электропитание, если в водонагревателе отсутствует вода;
  • не пользоваться нагревателем, если отсутствует заземление;
  • необходимо использовать узлы и сменные детали, только рекомендованные к данной модели;
  • вода, прошедшая через водонагреватель, считается технической, ее нельзя использовать в питье и пищу.

Перед монтажем водонагревателя нужно приобрести и установить два металлических крюка. Обычно они не идут в комплекте. Крюки забиваются непосредственно в стену и на них крепится бак нагревателя. Очень важно соблюдать правильность установки относительно горизонтальности и вертикальности.

После следует приступить к подключению к водопроводной сети. Если возникают сомнения в качестве воды, нужно установить фильтр на входе в водонагреватель – это продлит срок эксплуатации. Лучше всего использовать гибкие или медные трубки, они более износостойкие, в отличие от пластиковых.

Подключение накопительного водонагревателя к электросети должно проходить с учетом всех мер безопасности. Первым делом нужно отключить электричество во всем помещении, заполнить водонагреватель водой, и только потом можно включать.

Любой водонагреватель не требует много усилий в уходе:

  • следует регулярно, один раз в 6 месяцев заменять магниевый анод;
  • не допускать перегрева, а соблюдать температурный режим, указанный производителем.

Это поможет избежать частой чистки ТЭНов.

Как подключить водонагреватель накопительный на даче

Водонагреватель на современной даче не роскошь, а необходимый элемент комфорта. Как правило, магистрали водоснабжения на дачном участке не имеют постоянного и высокого давления. Часто магистраль не доведена до дома и обрывается на участке, обеспечивая только его полив. Это усложняет монтажные работы, особенно если они выполняются своими руками. Требует дополнительного оборудования.

Бойлер для дачи

Лучшим выбором для установки на даче будет накопительный водонагреватель, имеющий электрическое питание. По удобству эксплуатации проточный не может с ним конкурировать. Он:

  • нуждается в постоянном давлении;
  • нефункционален при отсутствии подачи в магистрали;
  • требует большей мощность электропроводки.

В бюджетном варианте проточный прибор имеет лишь одну точку раздачи. Накопительный нагреватель установить сложнее, чем проточный, но это компенсируется большей функциональностью. Меньшая требовательность к электропроводке позволяет выбрать устройство, литраж которого даст возможность:

  • вымыть посуду и постирать;
  • умыться и принять душ или ванну.

Этапы монтажа

Чтобы правильно установить нагреватель при монтаже своими руками работы следует проводить в определенной последовательности.

Она включает следующие этапы:

  1. предварительная подготовка;
  2. выбор места, монтаж крепежей и установка прибора;
  3. подключение к водопроводу и проверка на герметичность;
  4. подсоединение к электросети.

Предварительная подготовка

Несмотря на относительную простоту монтажных работ и возможность их выполнения своими руками, установка накопительного водонагревателя на даче требует некоторой подготовки. Это:

  • подготовка водопровода, который при необходимости нужно довести до места размещения устройства;
  • проверка электросети на способность обеспечить прибор током необходимой мощности и ее модернизации в случае нужды;
  • приготовление нужных для монтажа наборов инструмента и перечня материалов.

Инструмент для монтажа и комплект материалов

Установить устройство своими руками правильно невозможно, не располагая набором необходимого рабочего инструмента. В такой комплект должны входить:

  • дрель с перфоратором, насадками и сверлами;
  • кусачки и пассатижи;
  • разводной и гаечный ключ;
  • плоская и крестообразная отвертки;
  • рулетка.

Среди расходных материалов должны быть анкера по числу кронштейнов, тройники, запорная арматура, трубы из металлопластика, соединительные шланги, лента фум или альтернативные материалы для герметизации соединений.

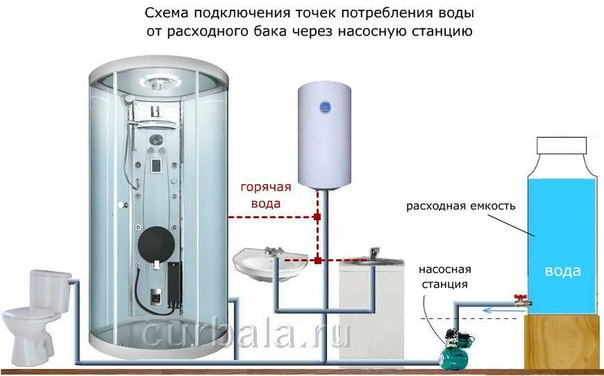

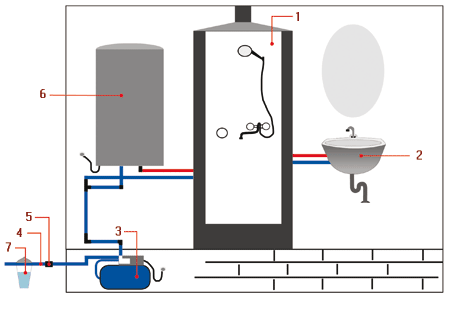

Дополнительная накопительная емкость

При отсутствии постоянного водоснабжения необходимого для бесперебойной работы прибора потребуется создать систему напорного поступления воды своими руками.

Схема установки становится сложнее и затратнее, но эффективно компенсирует отсутствие магистрали центрального водоснабжения.

Для наполнения бойлера устанавливается дополнительная накопительная емкость. Такой бак должен быть в несколько раз больше нагревателя и устанавливаться выше нагревательного прибора. Бак должен быть снабжен:

  • клапаном или отверстием для сброса лишнего давления;
  • отводной трубой для предотвращения перелива;
  • поплавковым клапаном для автоматического наполнения емкости;
  • краном для слива из емкости;
  • краном на выходном патрубке для перекрытия воды.

Бак соединяется с входным патрубком бойлера трубой из металлопластика или другого материала. На ней монтируется:

  • запорный кран, которым перекрывается поступление воды в бойлер;
  • выше его тройник для отвода на кран холодной воды.

Место для бойлера и его монтаж

Правильно выбранное место под накопительный нагреватель должно соответствовать требованиям инструкции, обеспечивать его устойчивое положение в течение длительного времени, нормальное функционирование без потери тепла, доступность для управления и обслуживания. С этой целью устройство размещают:

  • по возможности ближе к точке раздачи;
  • на несущей стене с достаточным уровнем прочности;
  • в месте, где панель управления доступна на расстоянии вытянутой руки;
  • так чтобы, бак, отводы от патрубков, запорная арматура, дополнительное оборудование были открыты для доступа в любое время.

Основным крепежным элементом на бетонной или кирпичной поверхности является анкер. Его размеры обычно указываются в инструкции. Количество крепежей зависит от числа кронштейнов водонагревателя. Перед установкой прибора:

  • осуществляется разметка места крепления;
  • высверливаются отверстия в нужном количестве;
  • устанавливаются анкера.

Высота установки определяется удобством эксплуатации и размерами помещения.

При слабой стене потребуется ее усиление. Как вариант монтируется металлическая конструкция, способная обеспечить устойчивость водонагревателя.

Подключение к водопроводу

При наличии водопроводной магистрали с высоким давлением схема подключения накопительного устройства на даче не отличается от подключения в квартире. Но чаще всего схема установки изменяется под особенности дачного водоснабжения, где приток происходит из заранее установленной водонапорной емкости. В этом случае подсоединение происходит в следующей последовательности:

  1. закрываются все краны до входного патрубка;
  2. на входном патрубке прибора ставится предохранительный клапан для сброса избыточного давления;
  3. через него бойлер подключается к трубе от напорной емкости.

После подключения своими руками необходимо проверить герметичность всех соединений. Для этой цели необходимо наполнить водой дополнительную емкость:

  • открыть кран горячей воды от нагревателя;
  • открыть краны и пустить воду в бойлер.

После появления воды из крана визуально осмотреть все соединения и убедиться в отсутствии утечки.

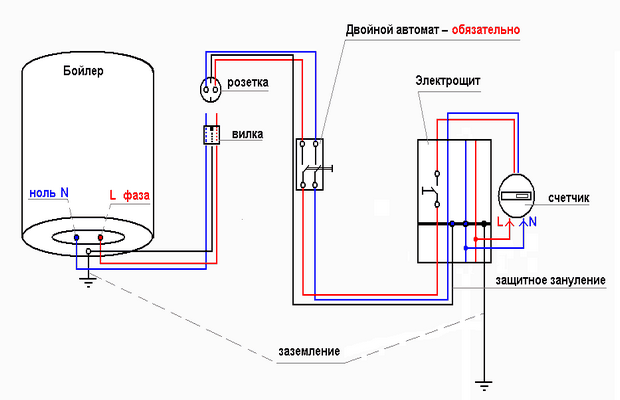

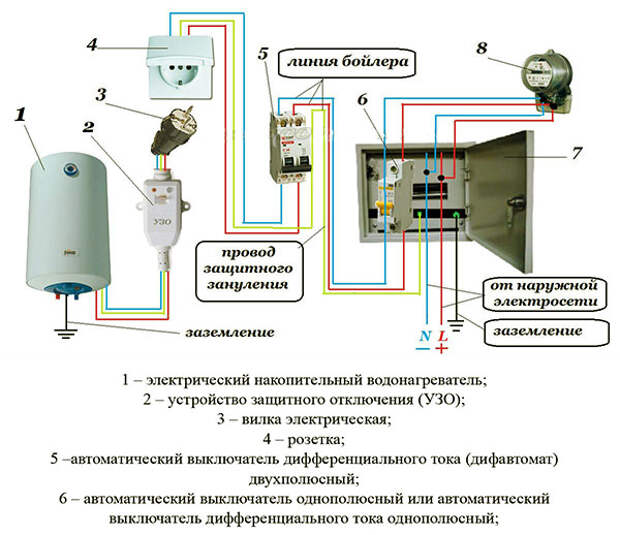

Включение в электросеть

Накопительный нагреватель не требует тока повышенной мощности. Большинство моделей потребляют до 2 кВт. Поэтому электросети с мощность в 3 – 4 кВт будет достаточно, а значит, устройство можно включать через обычную бытовую розетку. Но некоторые меры предосторожности следует соблюдать:

  • перед подключением прибор должен быть заземлен через специальную клемму;
  • розетка не должна служить источником питания для других бытовых электроприборов.

Последовательность установки бойлера на даче своими руками, схема подключения

Обеспечение горячей водой помещения дачи или кухни лучше всего осуществлять бойлером накопительного типа. Данный вариант лучше проточного нагревателя тем, что потребляет меньше электроэнергии и запасает большое количество воды. В зависимости от условий, количества потребителей и объемов потребления воды выбирается нужная модель с соответствующим размером бака. Когда прибор уже куплен, возникает вопрос, как подключить водонагреватель накопительный на даче.

Содержание статьи:

Предварительная подготовка к монтажу

После выбора нужной модели и ее покупки нужно провести подготовительные работы к подключению бойлера на даче. Сперва чертится общая схема расположения бойлера, водопроводных труб, которые подходят к нему, а также подключение электропитания. Также во время подготовительных работ необходимо проверить путем расчетов, выдержит ли наличие дополнительной нагрузки уже имеющаяся электрическая сеть или придется создавать дополнительную электропроводку.

В плане водопроводной сети все несколько проще. В случае, если в водопроводе слабое давление или вода вовсе поступает из скважины посредством насоса, требуется купить бойлер безнапорного принципа действия. Это выйдет несколько дороже, но для дачи такой вариант более практичен. Установка таких устройств производится на как можно большую высоту, порой даже на чердак. Это делается для того чтобы жидкость текла вниз под действием своего же веса.

Важно! После проверки всех параметров и подготовки систем принятая схема с бумаги переносится на стену для последующего монтажа.

Инструмент для монтажа и комплект материалов

Чтобы правильно и максимально качественно произвести подключение водонагревателя на даче своими руками, нужно иметь некоторый набор инструментов. Сюда входит:

  • Мощная дрель или перфоратор с набором сверл для него.
  • Пассатижи.
  • Разводной ключ.
  • Отвертки (желательно иметь как крестообразную, так и плоскую).
  • Рулетка или какой-либо другой измерительный прибор для точности установки.

Чтобы установить и закрепить водонагреватель своими руками на даче, нужно запастись и некоторыми дополнительными материалами:

  • Анкеры.
  • Кронштейны.
  • Арматура (запорная).
  • Тройник (желательно несколько).
  • Средства для проведения герметизации.
  • Шланги для соединения.
  • Трубы (могут быть металлические или пластиковые, лучший вариант материала — металлопластик).

Дополнительная накопительная ёмкость

Частым случаем на дачах является отсутствие постоянного водоснабжения. Данная проблема решается путем создания дополнительной емкости для осуществления подачи воды под напором и создания возможности бесперебойной эксплуатации прибора для нагрева. Это немного усложняет монтажные работы, а также повышает конечную стоимость системы нагрева, но такой выход — наиболее эффективный для замены центрального водоснабжения.

Дополнительный бак, по количеству литров который превышает сам бойлер, подвешивается несколько выше прибора. Основные требования, предъявляемые к баку:

  • Наличие от водного канала, который предназначен для предотвращения пролития воды через верх дополнительного сосуда.
  • Клапан для сбрасывания избытка давления.
  • Поплавковая система автоматической подачи воды для наполнения.
  • Вентиль, предназначенный для слива жидкости при такой необходимости.
  • Вентиль, перекрывающий ток воды в бойлер.

Важно! При подсоединении емкости используется металлопластиковые трубы, на которых дополнительно устанавливается вентиль, которые перекрывает доступ воды в бойлер, а также тройник, выводящий контур на кран для холодного водоснабжения.

Место для бойлера и его монтаж

При выборе места для монтажа устройства нужно обеспечить его устойчивое положение, доступность управления и минимальные тепловые потери. Для соблюдения всех этих условий место установки водонагревателя должно находиться:

  • Как можно ближе к месту раздачи. Это снизит до минимума потери тепла.
  • Конструкция должна крепиться только к несущей стене, чтобы обеспечивалась достаточная прочность в течение длительного времени (так как со временем под действием нагрузки крепление может ослабнуть).
  • Доступ к панели управления должен быть свободным.
  • На расстоянии вытянутой руки должны находиться вентили, бак, различные отводы и шланги.

Крепление бойлера осуществляется анкерами. Их количество зависит от модели и объема бака и прописано в инструкции.

Монтаж устройства осуществляется в несколько этапов:

  1. Проводятся работы по разметке поверхности стены, где будет располагаться прибор. Высота монтажа определяется удобством применения и габаритами внутреннего пространства помещения.
  2. В нужных местах в указанном в инструкции количестве сверлятся отверстия под анкера.
  3. Устанавливаются сами анкера.

Важно! В случае, если стена не является несущей или просто слаба для таких нагрузок обязательно требуется провести работы по усилению. Наиболее лучшим вариантом считается монтаж металлического скелета, который обеспечивает надежную фиксацию прибора.

Подключение к водопроводу

В случае если все же имеется магистраль водоснабжения с достаточным для работы нагревателя в обычном режиме давлением, то схема подключения водонагревателя накопительного на даче не имеет никаких различий со схемой, применяемой в квартире. Несколько сложнее, если нужного давления нет и используется дополнительная емкость. Тогда процесс подключения бойлера к водопроводу выглядит несколько иначе:

  1. Сначала перекрываются все вентили и краны.
  2. На входном канале подсоединяется клапан, предназначенный для сброса избытка давления.
  3. Далее происходит подключения этого канала к емкости.
  4. Проверяется надежность всех соединений.
  5. Нужно проверить работу системы, открыв все вентили и краны ГВС.

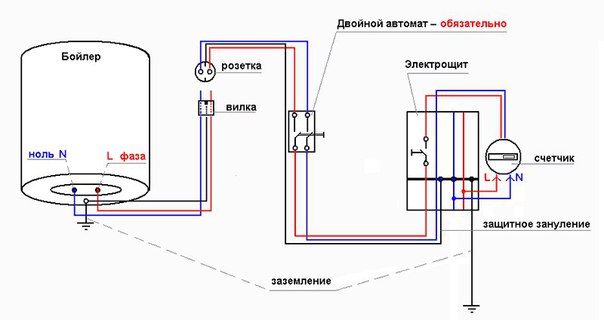

Включение в электросеть

Водонагреватели подобного типа не используют особо большие мощности (мощность нагревательных элементов в конструкции обычно не более 2 кВт). Однако все же нужно убедиться, что проводка выдержит такое количество потребителей. При подключении нужно соблюдать следующие нормы:

  • Бойлер должен иметь собственное заземление.
  • Разъем, к которому он подключается должен быть источником энергии только для одного прибора.

Рекомендации пользователей

Чтобы правильно подключить и установить бойлер, обеспечив эффективность его работы, необходимо выполнять некоторые рекомендации специалистов в этой сфере:

  • При выборе дополнительной емкости нужно обращать внимание, прежде всего, на необходимый объем (он должен в несколько раз превосходить объем бака бойлера).
  • Емкость недолжна быть замкнутой (вакуумной). Это значит, что нужно просверлить в ней несколько отверстий для доступа воздуха.
  • Рекомендуется оснащать емкость системой автоматического наполнения на основе поплавков.
  • На участке труб между емкостью и баком должен иметься вентиль, который при надобности перекрывал бы ток воды.
  • Лучше всего, если у бойлера будет иметься свое собственное заземление.
  • Выбирать бойлер лучше какой-нибудь известной марки (например, Аристон). Это делается для того, чтобы всегда моно было легко найти нужную запчасть при поломке.
  • Чаще всего находится емкость на чердаке дачи или частного дома

Важно! Между емкостью и бойлером для создания необходимого давления в высоту должно быть расстояние не менее 2 метров.

Обеспечение дачи горячей водой посредством бойлерного устройства — наилучшее решение. Главное — это знать, как подключить водонагреватель на даче, выполняя нормы и правила безопасности. При необходимости, например, для увеличения объема или создания давления, можно подключать дополнительную емкость или насосную станцию, а также подсоединить к системе несколько фильтров.

Схемы подключения водонагревателя к водопроводу: советы по монтажу


Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

  1. Накопительные.
  2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

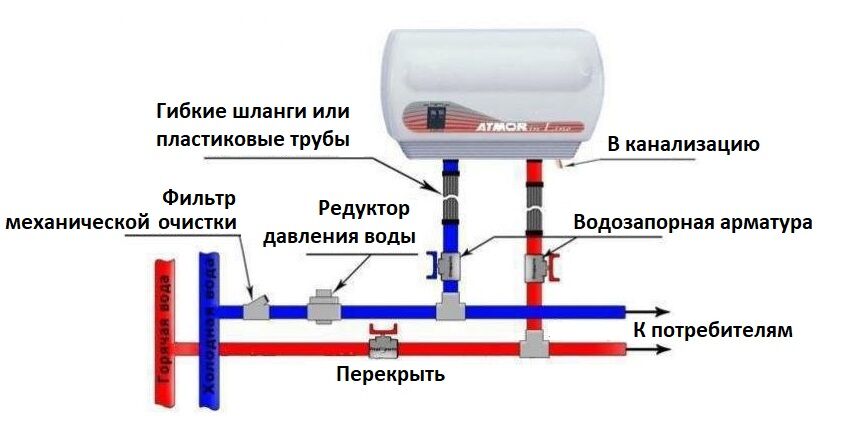

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

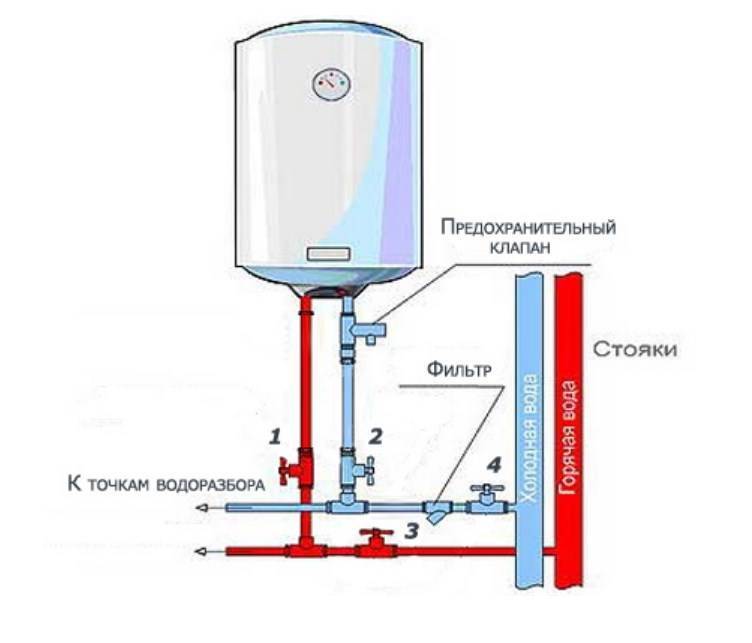

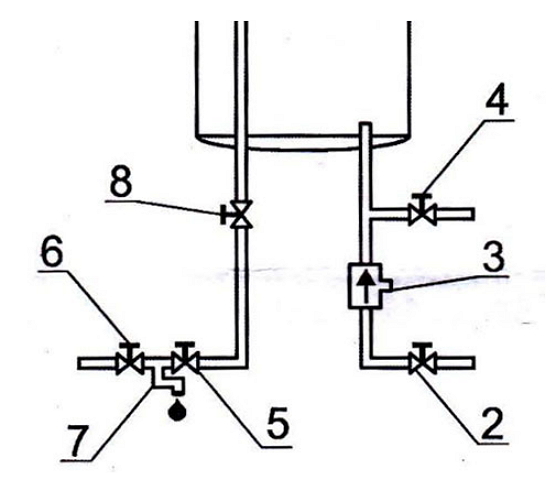

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

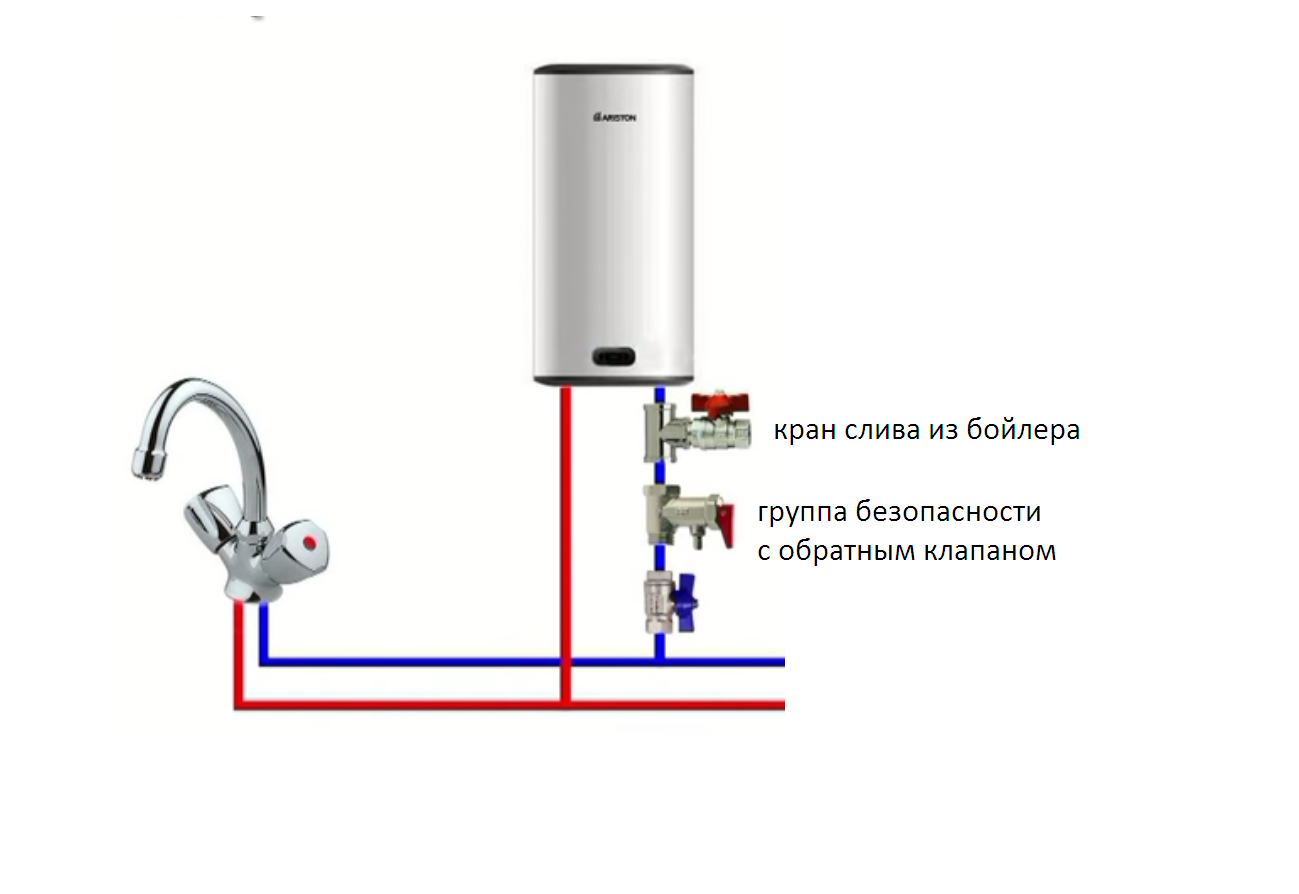

Группа безопасности состоит из набора следующих элементов:

  • кран отсечной;
  • клапан обратный;
  • клапан предохранительный;
  • расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода.  Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. .
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Подключение бойлера на даче

Человек, привыкший к комфортным условиям городской жизни, стремится максимально приблизить к ним уровень проживания на даче. Именно в сельской местности монтаж коммуникационных систем и установка сантехнического оборудования зависит от самого хозяина. На своем дачном участке вы по собственному желанию можете пробурить скважину, проложить локальную канализацию, провести в доме понравившийся вид отопления, установить душевую кабину, подключить бойлер.

Содержание:

  1. Выбираем бойлер для дачи
  2. Правила подключения к водопроводу
  3. Подключение бойлера к электросети
  4. Установка бойлера косвенного нагрева

Выбираем бойлер для дачи

Установка на даче бойлера поможет решить проблемы с горячей водой в любое время года. Большой выбор марок оборудования поставит в тупик даже самого опытного и знающего покупателя.

Чтобы правильно подобрать модель бойлера, в первую очередь необходимо определиться с важными для себя факторами:

  • нужный объем горячей воды;
  • работа бойлера от газа или электричества;
  • место монтажа влияет на выбор водонагревателя определенной формы и размера;
  • качество потребляемой воды.

Электрические бойлеры с сухим тэном

Для дачи в основном устанавливают электрический бойлеры с объемом резервуара от 10 л. и более, мощностью от 1,5 до 2,5 кВт и баком из нержавейки. Если в дачном поселке часто случаются сбои подачи электроэнергии, для работы бойлера необходимо резервное питание.

Для дома с индивидуальным обеспечением водой из колодца или артезианской скважины желательно приобретать бойлер с сухими тэнами. В таких моделях подогревающий элемент не имеет прямого контакта с водой. Тэн помещен в стеатитовую колбу, что защищает его от образования накипи и различных налетов. Частые перепады мощности электричества отрицательно сказываются на работе бойлеров с электронным управлением.

Оптимальный вариант для дачи — электрический бойлер с электромеханическим управлением и сухим тэном.

Газовые бойлеры для дачи

Подключение дачного домика к газовой магистрали дает возможность приобрести и подключить бойлер, работающий на газовой горелке. В этом случае владелец дачи не будет зависеть от качества работы электростанции. Для безопасной эксплуатации прибора необходимо установить утепленный дымоход и приточно-вытяжную вентиляцию.

Чтобы установить в доме бойлер такого типа нужно согласование от газовой службой. Монтаж и подключение к газовой системе бойлера должны выполнять специалисты газовой конторы. Регулировка подогрева воды автоматическая.

Бойлеры с нагревом косвенного типа

Такие модели водонагревателей подходят для домов с установленной системой отопления. Для работы бойлера подойдет обычный котел или антифриз, нагревающийся от энергии солнца. Нагревательный элемент находится внутри керамического змеевика.

Правила подключения бойлера к водопроводу

Если вы не хотите, чтобы в самый неподходящий момент ваш дом был подтоплен, изучите правила подключения бойлера к водопроводу. Они вам не понадобятся только тогда, когда установочные работы будут выполнять специалисты компании поставщика.

Для самостоятельного подключения подготовьте необходимые материалы и инструменты:

  • трубы;
  • тройники, вентили;
  • шаровые краны, переходники;
  • герметик;
  • гибкие шланги;
  • труборез, паяльник;
  • набор ключей.

Мы рассмотрим, как правильно подключить бойлер к водопроводу из полипропилена, металла, металлопластика.

Полипропиленовый водопровод

Из инструментов нужен труборез и специальный паяльник. Для качественного соединения кроме основных материалов понадобятся оконечные муфты, повороты, стабилизированные трубы и два дополнительных тройника. Если производится установка бойлера после начала эксплуатации индивидуального водоснабжения, а трубы оказались замурованными, предстоят работы по выводу водопровода из стены.

Трубы разрезать и впаять тройники. От них установить дополнительные отрезки труб из полипропилена к бойлеру. Используя оконечную муфту, выполнить соединение трубы через кран с бойлером. Те же действия выполнить для подсоединения прибора к трубе с горячей водой.

Чтобы выполнить качественное соединение с замурованными трубами, применяют ремонтные разъемные муфты и тройники. Американку припаивают к трубе и тройнику. После застывания пайки собирается стыковочный узел и продолжается монтаж. Смотрите схему подключения к водопроводу ниже.

Металло-пластиковый водопровод

Основное преимущество этого водопровода в том, что трубы всегда прокладывают открытым способом. Разрезать трубу, вмонтировать тройники, провести отводы к бойлеру и установить соединения.

Чтобы подключить бойлер к металлопластиковому водопроводу, важно знать правила работы с материалом.

Стальной водопровод

Подключить современный водонагреватель к водопроводу из металла намного сложнее чем к трубам из полипропилена и металлопластика. Для качественного подключения бойлера нужен мощный хомут со специальным врезным патрубком, называемый «врезка». На стальную трубу вместе с резиновой прокладкой устанавливается хомут. Следующий шаг, это сверление отверстия в трубе через патрубок с помощью дрели и специальной втулки. Врезка готова. Дальше нарезается резьба и делаются сгоны. На врезки устанавливаются отдельные краны. От них ведутся трубы из любого современного материала к бойлеру.

Во время работы учтите несколько особенностей соединения:

  • Сначала место врезки хорошо очистить от слоев старой краски.
  • Диаметр отверстия должен соответствовать размеру втулки, чтобы спустя некоторое время не приостановилась подача воды в бойлер из-за его загрязнения.
  • Патрубок врезки должен располагаться так, чтобы было удобно высверлить отверстие и подключить трубопроводы. Правильно будет направить патрубок под углом от стены.

В конце статьи посмотрите видео о подключении бойлера к водопроводу.

Установка запорной арматуры

Необходимо придерживаться определенной последовательности установки запорной арматуры для холодной и горячей воды.

Выполнить установку на трубу подачи холодной воды:

  1. На патрубок емкости установить тройник.
  2. Кран для слива воды из бойлера подсоединить на боковой отвод тройника.
  3. На тройник смонтировать взрывной или обратный клапан.
  4. За клапаном поставить отсекающий кран.
  5. Всю конструкцию смонтировать с врезкой в трубу.

Для установки запорной арматуры на трубу с горячей водой необходимо:

  1. Непосредственно на патрубок бака смонтировать отсекающий кран.
  2. Подсоединить бак к трубе.

Теперь вы знаете, как подключить бойлер к водопроводу, и можете самостоятельно выполнить всю работу. Для полной установки необходимо узнать правила подсоединения водонагревателя к электрической сети.

Правила подключения бойлера (видео):

Подключение бойлера к электросети

Если вы приобрели бойлер мощностью до 3 кВт, сложностей с подключением к электрической сети не должно быть.

Достаточно просто соблюдать правила подключения бойлера к электросети и в доме всегда будет горячая вода:

  1. Расположение розетки в таком месте, чтобы туда не попадали случайные брызги воды.
  2. Подключать бойлер только при установке заземления. Для этого понадобится трехполюсная розетка и трехжильный провод.
  3. Все соединения электрического провода желательно вывести за пределы ванной комнаты.
  4. Для подключения бойлера к электросети использовать индивидуальную розетку.

Порядок проведения работ:

  1. Сделать замер расстояния от розетки к бойлеру.
  2. Разобрать вилку бойлера на части.
  3. Снять изоляцию с кабеля. Зачистить жилы бокорезами.
  4. Припаять жилы к контактам вилки. С фазой совместить красный провод, желто-зеленый или черный — земля, а голубой — ноль.
  5. Снять крышку с бойлера и открыть контакты.
  6. На другом конце кабеля зачистить жилы. Подсоединить к контактам бойлера и установить крышку на место.

Есть еще один вид подключения бойлера, это подсоединение напрямую к электрощиту:

  1. Проложить кабель от бойлера к щитку.
  2. Рядом с бойлером установить автомат и провести кабель через него.
  3. Снять 10 см изоляции, оголить фазу от автомата и подсоединить к верхней клемме на автомате. К нижней клемме присоединить фазу от бойлера.
  4. Концы кабеля очистить от изоляции, освободить жилы.
  5. Открутить крышку, подсоединить жилы кабеля к клемме бойлера.
  6. Отключить ток и подсоединить кабель к электрическому щитку.

При правильном подключении на панели прибора засветится индикатор, как только будет включен автомат. Нельзя подключать бойлер к электросети без заземления.



Установка бойлера косвенного нагрева

На даче установлен котел с водяным контуром отопления и, вы купили хороший водонагреватель, но не знаете, как подключить бойлер косвенного нагрева самостоятельно.

Правильная установка бойлера косвенного нагрева, это когда низ прибора расположен по уровню ниже чем верхняя точка котла или радиатора отопления.

Для работы понадобятся:

  • фум-лента;
  • шурупы;
  • газовый ключ;
  • электродрель;
  • отвертка;
  • пластиковые чопики.

Порядок и схема подключения бойлера косвенного нагрева:

  • В помещении, где расположен котел отопления, на стене установить бойлер. Оптимальное расстояние между котлом и водонагревателем равняется 50 см.
  • Прибор косвенного нагрева имеет 5 выходов, используемых для разных подключений. Нижний выход подсоединить к трубе с холодной водой, установив на нее сначала обратный клапан.
  • Выход №2 подключить к подаче системы отопления.
  • Выход №3 соединить с обраткой отопительной системы.
  • Канал горячей воды с установленным циркуляционным насосом подключить к выходу №4, что позволит обеспечить самые дальние точки водозабора.
  • Подачу горячей воды из котла подключить к выходу №5, предварительно установив на трубопровод гидроаккумулятор.
  • Подключение бойлера косвенного нагрева завершить соединением датчика температуры прибора с насосом циркуляции.

Объем гидроаккумулятора рассчитать с учетом класса безопасности и объема бойлера. Обязательно сделать заземление водонагревателя, чтобы не произошло замыкание.

Мы рассказали о подключении бойлера на даче к водопроводу из разных материалов, к электрической сети и установке прибора косвенного нагрева на систему отопления. А какой водонагреватель используете на даче вы? Поделитесь с нами своим опытом установки прибора, оставив комментарий к статье.

Видео: подключение бойлера к водопроводу

Подключение накопительного водонагревателя в квартире и на даче

Сегодня мы подготовили статью на тему: «подключение накопительного водонагревателя в квартире и на даче», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Технология установки и подключения водонагревателя на даче

Бытовой прибор для нагрева воды устанавливается в квартире, загородном доме или на частной даче. Подбор и установка водонагревателя связан с количеством проживающих в помещении людей.

Пусть сам процесс монтажа и несложен, но без опыта проблематично производить установку качественно. Поэтому лучше ознакомиться с инструкцией, прочитать советы и рекомендации.

Обобщенный план работы по подключению водонагревателя

  1. Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
  2. Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
  3. Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
  4. Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
  5. Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
  6. Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
  7. Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
  8. Система водонагрева должна быть полностью герметичной.
  9. Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
  10. Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Как установить нагреватель накопительный электрический

Для тех, кто решил выполнять такую работу самостоятельно совет! Ни при каких проблемных ситуациях не устанавливайте вертикальный прибор в горизонтальном положении и наоборот!

Подключение накопительного водонагревателя удобнее и правильнее всего выполнять так:

  1. Предварительная оценка места под монтаж.
  2. Помещение с малой площадью, как правило, не располагают большим пространством для бытовых приборов. Подключение водонагревателя к водопроводу в квартире, в таком случае, выполняют в скрытых нишах или сантехнических шкафах.
  3. Техника с объемом до 200 литров может быть навесного типа. Строго на пол устанавливают приборы с большим объемом, иначе неизбежен обрыв.
  4. Водонагреватель от 50 до 100 литров лучше закрепить к несущей стене. Для крепления использовать анкерный болт. Такой крепеж необходимо докупать дополнительно, потому что в комплекте их не бывает. Экономить на дорогостоящем приборе ни в коем случае нельзя. Чем больше будет зафиксировано кронштейнов для нагревателя, чем надежнее процесс эксплуатации из года в год. Для моделей навесного типа в 100 и более литров должно быть не менее 4 кронштейнов.
  5. Если решено поставить прибор в труднодоступном месте, то продумайте заранее обслуживание. Модель низкого качества придется часто ремонтировать, а это не комфортно выполнять в труднодоступных местах.

Предохранительный клапан устанавливается обязательно. Он сохранит систему от механических разрушений и избыточного давления. Принцип работы прост — избыток воды удаляется при повышенном давлении. Говоря иначе, вода сбрасывается до рабочего давления системы.

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

Последовательность на схеме:

Сомнительные действия или открытие кранов не по инструкции лучше не выполнять, если не уверены или сталкиваетесь с бытовым прибором впервые. Иногда дешевле вызвать мастера даже на включение 3 кранов и запуск прибора, чем оплачивать ремонтные работы после протечек.

Как подключить водонагреватель накопительный на даче

Установка на даче нагревательных элементов подразумевает в системе водопровод с низким давлением. К сожалению, без давления в несколько атмосфер невозможно осуществить подключение и работу накопительного водонагревателя классическим методом. Есть действующий подход для такой ситуации.

Бойлерные баки заполняются водой благодаря емкости, которая устанавливается уже отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.

Дополнительную емкость подбирают по объему. Он должен в несколько раз превышать объем бака или баков нагревателя. Емкость для создания давления не должна быть замкнутой (вакуумной). Проще говоря, в ней нужно высверливать отверстия.

Практичнее обеспечить такой бак или емкость поплавочным клапаном для урегулирования уровня воды.

Соединение от емкости до бойлера нужно оснащать краном или вентилем.

Бак, создающий давление, чаще всего устанавливают на чердаке. Главным условием для работы системы с дополнительным баком — расположение емкости для напора выше 2 метров от бойлера.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Устанавливая элемент нагрева воды на даче или в доме для периодического проживания, до наступления холодов нужно будет слить жидкости из баков!

Любой водонагреватель требователен к проводимости электрической сети. Речь идет о сечении кабеля, а именно о медной жиле провода. Ее толщина должна начинаться от 2,5 миллиметров.

Качественное подключение к сети невозможно без предохранителя или защитного устройства. Любая модель нагревателя должна укомплектовываться прибором УЗО (устройство защитного отключения).

Классический способ для подключения к сети — включение в ближайшую розетку. Важно установить заземление. Для этого используют трехполюсную розетку с влагостойкой функцией.

Классический способ подходит для водонагревателей с небольшой мощностью. Мощные модели не рассчитаны на этот способ. Они будут, как минимум, нагревать розетку.

Систематический нагрев розетки приведет к ослаблению контактов и возникновению искры. От искры будет возгорание пластика розетки, поломка нагревательного элемента, возгорание системы электропитания.

Лучше позаботиться о безопасности заранее. Для этого нужно подвести электрический кабель нужного сечения в индивидуальном порядке. В этом случае монтируются провод из электрощита до бойлера без дополнительных розеток или ответвлений.

Без вилок и розеток отключение возможно только через прибор автоматизации. Хотя главная функция автомата — сохранность и безопасное использование водонагревателя.

В случае если в комплекте нет предохранителя, то нужно приобретать прибор с рассчитанным уровнем чувствительности. Если установить предохранитель с заниженной чувствительностью, то постоянного беспричинного отключения бойлера не избежать.

Для мощных водонагревателей ставят предохранители на 16 ампер.

Рекомендуем посмотреть видео об установке водонагревателя своими руками:

В процессе приобретения нужного водонагревателя лучше определиться заранее, как произойдет дальнейшая установка. При монтаже своими руками ни в коем случае нельзя игнорировать технику безопасности. При малейших сомнениях лучше не экономить, а вызывать опытных специалистов.

Инструкция по установке накопительного водонагревателя — видео

Советы для самостоятельного подключения накопительного водонагревателя на даче

Водонагреватель на современной даче не роскошь, а необходимый элемент комфорта. Как правило, магистрали водоснабжения на дачном участке не имеют постоянного и высокого давления. Часто магистраль не доведена до дома и обрывается на участке, обеспечивая только его полив. Это усложняет монтажные работы, особенно если они выполняются своими руками. Требует дополнительного оборудования.

Лучшим выбором для установки на даче будет накопительный водонагреватель, имеющий электрическое питание. По удобству эксплуатации проточный не может с ним конкурировать. Он:

  • нуждается в постоянном давлении;
  • нефункционален при отсутствии подачи в магистрали;
  • требует большей мощность электропроводки.

В бюджетном варианте проточный прибор имеет лишь одну точку раздачи. Накопительный нагреватель установить сложнее, чем проточный, но это компенсируется большей функциональностью. Меньшая требовательность к электропроводке позволяет выбрать устройство, литраж которого даст возможность:

  • вымыть посуду и постирать;
  • умыться и принять душ или ванну.

Чтобы правильно установить нагреватель при монтаже своими руками работы следует проводить в определенной последовательности. Она включает следующие этапы:

  1. предварительная подготовка;
  2. выбор места, монтаж крепежей и установка прибора;
  3. подключение к водопроводу и проверка на герметичность;
  4. подсоединение к электросети.

Несмотря на относительную простоту монтажных работ и возможность их выполнения своими руками, установка накопительного водонагревателя на даче требует некоторой подготовки. Это:

  • подготовка водопровода, который при необходимости нужно довести до места размещения устройства;
  • проверка электросети на способность обеспечить прибор током необходимой мощности и ее модернизации в случае нужды;
  • приготовление нужных для монтажа наборов инструмента и перечня материалов.

Установить устройство своими руками правильно невозможно, не располагая набором необходимого рабочего инструмента. В такой комплект должны входить:

  • дрель с перфоратором, насадками и сверлами;
  • кусачки и пассатижи;
  • разводной и гаечный ключ;
  • плоская и крестообразная отвертки;
  • рулетка.

Среди расходных материалов должны быть анкера по числу кронштейнов, тройники, запорная арматура, трубы из металлопластика, соединительные шланги, лента фум или альтернативные материалы для герметизации соединений.

При отсутствии постоянного водоснабжения необходимого для бесперебойной работы прибора потребуется создать систему напорного поступления воды своими руками.

Схема установки становится сложнее и затратнее, но эффективно компенсирует отсутствие магистрали центрального водоснабжения.

Для наполнения бойлера устанавливается дополнительная накопительная емкость. Такой бак должен быть в несколько раз больше нагревателя и устанавливаться выше нагревательного прибора. Бак должен быть снабжен:

  • клапаном или отверстием для сброса лишнего давления;
  • отводной трубой для предотвращения перелива;
  • поплавковым клапаном для автоматического наполнения емкости;
  • краном для слива из емкости;
  • краном на выходном патрубке для перекрытия воды.

Бак соединяется с входным патрубком бойлера трубой из металлопластика или другого материала. На ней монтируется:

  • запорный кран, которым перекрывается поступление воды в бойлер;
  • выше его тройник для отвода на кран холодной воды.

Правильно выбранное место под накопительный нагреватель должно соответствовать требованиям инструкции, обеспечивать его устойчивое положение в течение длительного времени, нормальное функционирование без потери тепла, доступность для управления и обслуживания. С этой целью устройство размещают:

  • по возможности ближе к точке раздачи;
  • на несущей стене с достаточным уровнем прочности;
  • в месте, где панель управления доступна на расстоянии вытянутой руки;
  • так чтобы, бак, отводы от патрубков, запорная арматура, дополнительное оборудование были открыты для доступа в любое время.

Основным крепежным элементом на бетонной или кирпичной поверхности является анкер. Его размеры обычно указываются в инструкции. Количество крепежей зависит от числа кронштейнов водонагревателя. Перед установкой прибора:

  • осуществляется разметка места крепления;
  • высверливаются отверстия в нужном количестве;
  • устанавливаются анкера.

Высота установки определяется удобством эксплуатации и размерами помещения.

При слабой стене потребуется ее усиление. Как вариант монтируется металлическая конструкция, способная обеспечить устойчивость водонагревателя.

При наличии водопроводной магистрали с высоким давлением схема подключения накопительного устройства на даче не отличается от подключения в квартире. Но чаще всего схема установки изменяется под особенности дачного водоснабжения, где приток происходит из заранее установленной водонапорной емкости. В этом случае подсоединение происходит в следующей последовательности:

  1. закрываются все краны до входного патрубка;
  2. на входном патрубке прибора ставится предохранительный клапан для сброса избыточного давления;
  3. через него бойлер подключается к трубе от напорной емкости.

После подключения своими руками необходимо проверить герметичность всех соединений. Для этой цели необходимо наполнить водой дополнительную емкость:

  • открыть кран горячей воды от нагревателя;
  • открыть краны и пустить воду в бойлер.

После появления воды из крана визуально осмотреть все соединения и убедиться в отсутствии утечки.

Накопительный нагреватель не требует тока повышенной мощности. Большинство моделей потребляют до 2 кВт. Поэтому электросети с мощность в 3 – 4 кВт будет достаточно, а значит, устройство можно включать через обычную бытовую розетку. Но некоторые меры предосторожности следует соблюдать:

  • перед подключением прибор должен быть заземлен через специальную клемму;
  • розетка не должна служить источником питания для других бытовых электроприборов.

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

    Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

Устройство накопительного нагревателя воды
При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

Схема устройства проточного водонагревателя

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

  • измерительные приспособления (линейку или рулетку),
  • ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
  • крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
  • монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
  • тройники (фитинги, предназначенные для врезки в водопровод),
  • запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
  • материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
  • гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

  • тройник,
  • шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
  • предохранительный клапан с дренажным отводом,
  • запорный вентиль для отключения системы,
  • трубопровод.

На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

  • редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
  • фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
  2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

Как правильно подключить накопительный водонагреватель на даче?

Так как каждый из нас моется, вне зависимости от времени года и погоды на улице, то горячая вода необходима всем. Многие имеют также дачные участки, где проводят много времени, в особенности летом, когда сильно палит солнце. Чтобы решить вопрос с наличием горячей воды на даче, вам достаточно подключить накопительный водонагреватель, который будет нагревать воду в нужное вам время. Объем такого бойлера составляет больше 30 литров, что вполне достаточно для принятия душа на даче.

Прежде чем приобретать его, вам необходимо учитывать и его функциональные возможности, но и не забывать о количестве членов вашей семьи. Ведь если купите с меньшим объемом, то на кого-то может не хватить, но хуже, когда при слишком большом объеме вы будете платить деньги за лишнее электричество. Водонагреватели устроены так, что имеют возможность поддерживать необходимую температуру для определенного количества воды постоянно. Рассмотрим подробнее принцип его действия.

Внутри накопителя размещена емкость, производящая нагрев воды. Принцип работы аналогичен работе термоса. Вода нагревается примерно до 5 градусов, и в дальнейшем термостат поддерживает заданную температуру. Если теплоизолирующий слой бойлера толстый, то он будет расходовать меньше энергии на поддержку тепла. Внутри бака есть теплообменник, который выдерживает 10 бар давления воды.

Электрический водонагреватель оборудован изнутри ТЭНом, а снаружи имеет защитную облицовку. Термостат включает и выключает ТЭН, чем поддерживает нужное тепло. При достижении необходимой температуры включается автоматический подогрев. Температура никогда не опускается ниже пяти градусов, что защищает его от замерзания.

К достоинствам такого накопителя относятся:

  1. Автономное водоснабжение.
  2. Отличная мощность теплообменника.
  3. Нет камеры сгорания.
  4. Ночной режим нагрева воды.

Также вы с легкостью можете установить такой накопитель на даче. Благодаря скважине или колодцу, которые имеются у вас на даче, вам удастся провести в дом воду и иметь все удобства в доме. Не забывайте также ухаживать за ним. Раз в полгода нужно менять магниевый анод, и, конечно же, соблюдать температурный режим, чтобы не менять ТЭН. Полным сливом воды, который необходим для его чистки, вы будете использовать больше энергии для нового ее нагрева.

Накопительный водонагреватель отлично можно присоединить к вашему водопроводу, благодаря насосу осуществить забор воды из речки или колодца и подать ее для душа. Чтобы не нанести вреда бойлеру, следует избегать резких температурных перепадов, давления и агрессивных веществ. Поэтому останавливайте свой выбор на антикоррозийном покрытии накопителя.

Как правильно подключить накопительный водонагреватель на даче: схема

Подключить такой нагреватель собственноручно вполне возможно. Если вы решили установить его у себя на даче, то сначала изучите предоставленную инструкцию, а также следуйте технике безопасности. Разберемся подробнее в схеме подключения.

Для начала прочно вмонтируйте бойлер на стену или пол, поближе к точке водозабора. С помощью металлопластиковых труб подключитесь к водопроводу: врежьте тройник в трубу с холодной водой и присоедините шаровой кран. Трубопровод ведется до точек водораздачи от патрубка с горячей водой. На выходе устанавливается запорный кран. Рядом рекомендуется устанавливать кран Маевского, с помощью которого вы сможете быстро сливать воду тогда, когда это потребуется. Конечным этапом является подключение бойлера к сети 220 В.

Мы разобрались в том, как подключить водонагреватель накопительный на даче и какие его преимущества. Ухаживайте правильно, и тогда вы сэкономите свои деньги и продлите срок службы вашего бойлера.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 6

Как подключить водонагреватель на даче правильно?

Горячая вода нужна человеку не только в условиях городской квартиры, но и на даче, где многие предпочитают проводить немало времени. Но часто владельцы дачного частного сектора обеспокоены решением вопроса с горячим водоснабжением в доме. Существует простое решение данного вопроса – установить и подключить водонагреватель на даче.

Водонагреватель – очень полезное устройство. Оно незаменимо в частных домах, где нет горячей воды.

Данные агрегаты различаются по принципу работы и источнику питания: бывают электрическими и газовыми, проточными и накопительными.

Принцип работы водонагревателя.

Накопительный принцип работы заключается в нагреве воды, помещенной в специальный резервуар. Такой вид прибора для получения горячего водоснабжения на даче самый популярный. Это объясняется приемлемыми ценами на устройство и отсутствием особых требований к электропроводке во время его монтажа.

Проточный нагреватель подает горячую воду через специальную колбу, в которой содержится электрический нагревательный элемент. Она размещается на кране, из которого подается вода. Но такой агрегат редко используется, так как для обеспечения его работы затрачивает значительное количество энергии, что способны выдержать не все постройки, особенно старые.

Этапы подключения водонагревателя и инвентарь для работы

Водонагреватель не стоит устанавливать тесно к двери, иначе можно обжечься.

Независимо от выбранного вида устройства, предназначенного для подогрева воды, устанавливать его и подключать необходимо в соответствии с правилами безопасности и основными требованиями производителя. Перед тем как приступить к работе, необходимо:

  • обеспечить беспрепятственный доступ к устройству на время всего срока его эксплуатации;
  • подобрать подходящую стену для крепления в соответствии с весом нагревателя;
  • проверить состояние проводки, способность выдерживать мощность установки и ее сечение;
  • оценить состояние труб, стояков в доме на даче и при необходимости их заменить.

Для того чтобы правильно подключить водонагреватель, понадобятся соответствующие инструменты:

  • перфоратор с насадкой;
  • рулетка;
  • гаечный и разводной ключ;
  • кусачки;
  • пассатижи;
  • отвертки двух видов;
  • паста или лента фум;
  • фитинги;
  • льняные нити.

А также материалы:

  • металлопластиковая труба необходимого метража;
  • соединительные шланги – 2 штуки;
  • запорные краны;
  • несколько тройников.

Вернуться к оглавлению

Подключение накопительного водонагревателя

В стене под бойлер необходимо сделать отверстия.

Существует определенная схема установки бойлера, с помощью которой можно легко выполнить эту работу.

В самом начале необходимо надежно закрепить накопительный водонагреватель. Для этого надо обозначить место на стене, где будет размещен агрегат. Используя рулетку, определить расстояние между анкерными отверстиями водонагревателя. Затем следует нанести на стену места расположения отверстий и просверлить их перфоратором, вставить в них дюбеля и закрутить или забить крючки.

В процессе крепления устройства необходимо измерять расстояние от анкерных отверстий до верхней точки устройства. Чтобы поместить его на крючки, необходимо придерживаться такого же расстояния на стене.

Схема подключения водонагревателя.

После того как агрегат будет закреплен, можно приступать к его подключению. Легче и проще всего это сделать, когда есть выведенные места необходимые для подключения. В таком случае понадобится только соединить их при помощи гибких шлангов или труб с вводом и выходом бойлера. Чтобы обеспечить герметичное соединение, если используются гибкие шланги, применяют уплотнительные резиновые прокладки.

Ввод холодной воды в приборе обозначается синим цветом. На нем установлен особый клапан, позволяющий убрать избыточное давление. Еще желательно установить перед запорным клапаном дополнительный тройник и подсоединить его. В будущем он будет помогать спускать из резервуара воду. Необходимо обязательно обеспечить герметичность с помощью наматывания на все места соединения ленты фум или нити с пастой.

Вернуться к оглавлению

Процесс подводки электропитания

Следующий этап, который включает в себя схема монтажа водонагревателя, заключается в подключении устройства к питанию. Способ для осуществления этой цели можно выбрать любой. На клеммах прибора контакты имеют следующее обозначение:

А – (провод коричневого цвета) фаза;

N – (голубой провод) ноль;

Заземление может иметь желтый или любой другой цвет.

Схема подключения бойлера к сети.

После того как будет выполнено соединение нужно подать напряжение. Далее на водонагревателе включится световой индикатор активности. После этого в соответствии с инструкцией производителя необходимо провести регулировку температурного режима. Когда все действия будут выполнены, накопительный водонагреватель на даче можно считать подключенным и смело переходить к его эксплуатации.

Вернуться к оглавлению

Подключение проточного водонагревателя

Такой вид прибора для подогрева воды отличается компактными размерами и небольшим весом. Поэтому установить его можно, например, под раковиной на кухне. Устройство довольно быстро нагревает воду, поэтому при его установке следует учитывать определенные требования к счетчику электроэнергии и проводке. Кабель должен быть 4 – 6 мм², счетчик – 40 A, автоматизированный выключатель от 32 до 40 A.

Схема работы проточного водонагревателя.

Существует 2 способа подключения проточного водонагревательного устройства: стационарный и временный.

Для временного подключения используется душевой шланг. Такой способ предусматривает беспрепятственную подачу холодной воды. В трубу, куда она будет поступать, необходимо врезать тройник, установить запорный вентиль, а гибкий шланг соединить с вводом водонагревателя. После этого понадобится открыть вентиль для подачи холодной воды и вентиль, который выводит нагретую воду, потом включить устройство в сеть. Примерно через 30 секунд начнет поступать горячая вода.

Стационарный способ предусматривает забор и подачу нагретой воды одновременно с работой централизованного отопления. В этом случае понадобятся в трубы врезать 2 тройника и установить вентили, имеющие герметичное соединение. После чего труба, по которой подается холодная вода, соединяется с вводом в агрегат. Шлангом или металлопластиковой трубой соединяется выход подогретой воды с запорным вентилем. После этого важно убедиться в герметичности, открыть краны и смеситель. Горячая вода начнет поступать, когда устройство будет подключено к электропитанию.

Вернуться к оглавлению

Особенности установки газовых и индукционных нагревателей

Установка газового водонагревателя может стать альтернативой электрическим устройствам. Его работа осуществляется по проточному принципу, при этом схема установки предполагает наличие газовой колонки. При ее отсутствии самостоятельно подключать нагреватели такого типа запрещено.

Еще заслуживают внимания водонагревательные устройства индукционного типа. В резервуаре подобных устройств не образуется накипь. Наличие перманентного магнитного поля нагревательного элемента предотвращает оседание кальция и магния на поверхности теплообменника. Благодаря этому КПД устройства сохраняется длительное время. К тому же данный прибор обладает рядом определенных преимуществ, которые благодаря постоянному совершенствованию данной технологии, сделают его серьезным конкурентом популярным приборам для подогрева воды не только на даче.

Как установить электрический водонагреватель без резервуара

Водонагреватель без резервуара отлично подходит, и для кабин они действительно хороши. Однако у них есть и обратная сторона, но безбаквальные водонагреватели предлагают убедительные преимущества для периодического использования в каюте или загородном доме. Из всех обновлений, которые я сделал в салоне, замена традиционного водонагревателя на этот безрезервуарный — один из моих фаворитов на все времена.

Преимущества против недостатков водонагревателя без резервуара для кабины

Преимущества водонагревателя без резервуара многочисленны:

  • небольшой размер / настенный монтаж
  • неограниченное количество горячей воды
  • горячая вода мгновенно резервуар для воды)
  • более эффективное нагревание воды / меньшее потребление энергии.

К ограничениям безрезервуарного водонагревателя относятся:

  • большие мгновенные потребности в энергии (электрическая или газовая)
  • высокая начальная стоимость агрегата / установки
  • ограничения нагрева, основанные на температуре потока и входящей воды (могут быть значительными)

Мы были заинтересованы в экономии места. Нам нужно было переместить печь в наше небольшое подсобное помещение, и избавившись от старого напольного водонагревателя, мы освободили место, необходимое для установки новой печи.Небольшие размеры и экономия места настенного водонагревателя без резервуара просто поразительны — они буквально занимают место портфеля.

И хотя экономия места велика, самым большим преимуществом, которое мы обнаружили после перехода на безбактериальный режим, является мгновенная горячая вода, которая всегда готова к работе. Нет необходимости получать горячую воду для дома, который время от времени используется, например, в нашей огромной хижине.

Бесконтактные водонагреватели + кабины = союз, сделанный на небесах!

Бесконтактные водонагреватели vs.Традиционные водонагреватели в резервуарах:

Водонагреватели без резервуаров обеспечивают экономию места, бесконечную подачу горячей воды, более низкую стоимость эксплуатации и отсутствие задержек с нагревом резервуара за счет более высокой начальной стоимости и ограничений расхода горячей воды.

Водонагреватель без резервуара (по требованию)
  • малый размер / занимаемое место
  • Немедленное горячее водоснабжение после периода простоя — включите и используйте
  • Оплачивайте то, что вы используете (+ пилот, если газ), и только когда вы используете его
  • Срок службы агрегата 20+ лет
  • Стоимость покупки / установки выше
  • Существенная потребность в энергии при использовании (40 — 180 ампер для электрических агрегатов и высокопроизводительных агрегатов для газа)
  • На основании ограничений расхода (использования) при температуре подаваемой воды
Традиционный водонагреватель резервуара (хранение)
  • Требуются большие размеры / пространство
  • Весь резервуар нагревается до подачи горячей воды после периода простоя — включите и дождитесь нагрева всего резервуара
  • Оплата за нагрев (и повторный нагрев) всего резервуара
  • Срок службы устройства 10-15 лет
  • Меньшие затраты на покупку / установку
  • Более низкие энергозатраты по сравнению с безбакерновым режимом работы
  • Стабильная температура для всего резервуара объем независимо от температуры подачи

Электрический vs. Сравнение газовых водонагревателей без резервуаров

По запросу безбакерные водонагреватели обычно предлагаются с одним из двух источников топлива: газом (природный газ или пропан) или электрическим. Выбор между расходами на газ и электроэнергию, производительностью, требованиями к установке и обслуживанию каждого из них.

Электрический водонагреватель без резервуара
  • Требуется от одной до трех цепей 240 В 40-60 А
  • Не требует воздуховодов для горения, отвода выхлопных газов, подачи газа
  • Устанавливается везде, где может проходить проводка цепи питания 240 В
  • Монтаж менее сложный и дорогостоящий (установить электрическую цепь, водопровод)
  • Обычно более эффективен ~ 95%
  • Электроэнергия обычно дороже, чемгаз
  • Может иметь более узкий диапазон регулировки теплопроизводительности (100 ° — 140 °)
  • Практически не требует обслуживания (заменить впускной экран)
Газовый водонагреватель без резервуара
  • Требуется подача газа, воздух для горения, отвод выхлопных газов, контур 120 В
  • Не требует цепей с высоким напряжением 240 В
  • Устанавливается там, где может идти воздух для горения, вытяжная вентиляция, контур 120 В
  • Установка более сложная и дорогостоящая (установка газопровода, вентиляция продуктов сгорания / выхлопа, водопровод)
  • Обычно менее эффективна ~ 85%
  • Газ обычно дешевле по сравнению сэлектричество
  • Может иметь более широкий диапазон регулировки мощности нагрева (100 ° — 180 °)
  • Требуется некоторое техническое обслуживание (горелка, пилот, вентиляция)

Выбор правильного размера Безрезервуарный водонагреватель

Выбор водонагревателя подходящего размера важен . Это особенно верно в отношении безбаквальных водонагревателей, поскольку они не имеют резерва (бака) и необходимы для нагрева потока воды в «реальном времени». Бесконтактные водонагреватели нагревают холодную воду, подаваемую через агрегат, и поэтому ограничиваются расходом воды и температурой холодной воды, подаваемой в агрегат.Потребности в большем потоке (большие дома, несколько ванных комнат (душевых), душ с сильным потоком и т. Д.) И более холодная вода (холодный климат, использование зимой) требуют более крупных блоков. Размер особенно важен для электрических блоков, которые обычно имеют меньший диапазон теплопроизводительности (обычно максимальная уставка = 140 °) по сравнению с газовыми установками (максимальная настройка до 180 °) и предлагают меньшую гибкость после установки. У большинства производителей есть таблицы, которые помогут вам выбрать нужный размер. Вот пример таблицы выбора на сайте Stiebel Eltron:

Руководство по выбору водонагревателя без резервуара (источник: stiebel-eltron-usa. com)

Получите свой собственный водонагреватель без резервуара После того, как вы выберете водонагреватель без резервуара, вам потребуется его установить. Установка этих агрегатов может быть дорогостоящей, особенно для газовых агрегатов. Для многих домашних мастеров установка безбаквального водонагревателя — довольно простой проект. Прочтите пошаговую инструкцию по установке моего электрического безрезервуарного водонагревателя. Я оцениваю этот проект как продвинутый просто потому, что он требует высокого напряжения и большой силы тока. Из-за потенциальной опасности работы с высоковольтными цепями с высоким током не пытайтесь выполнять электрическую часть этого проекта, если у вас нет соответствующей квалификации.Вы, безусловно, можете установить и установить устройство по вертикали, а также арендовать проводку. Безопасность прежде всего.

ДЛЯ ДАННОГО ПРОЕКТА ТРЕБУЕТСЯ ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ / ВЫСОКОАМПЕРАТНОЙ СИСТЕМЫ

Перед любыми электрическими работами убедитесь, что главный выключатель выключен. Проконсультируйтесь с федеральными, государственными и местными нормативами. Вызовите квалифицированного электрика, если у вас есть какие-либо вопросы или если вам не нравится этот вид электромонтажных работ.

Системы водоснабжения кабины | Система водоснабжения крошечного дома | Типы колодцев | Система сбора тропических лесов | Резервуары для хранения воды

Водные ресурсы

Подробнее о домостроении в нашей книге!

Сантехника в крошечном доме — это большая проблема, которую нужно решить, когда вы переезжаете в дом на колесах, о котором мечтали, но также и в других случаях, когда вы строите небольшой домик или коттедж для отдыха и т.Мы уже писали статью о вариантах отопления, а сегодня мы сосредоточимся на системах водоснабжения крошечных домов, в том числе на некоторых автономных решениях для проживания.

Существуют различные варианты водных ресурсов для использования в вашем небольшом доме или деревянной хижине. Наиболее распространенными в этих случаях, вероятно, являются подземные источники воды, такие как подключение к водопроводной сети общего пользования или строительство водопровода колодцев . Они больше используются в отдаленных и нежилых районах, где вы также можете воспользоваться альтернативными источниками воды, такими как дождевая вода, которую можно фильтровать или очищать с помощью химикатов, или морскую воду, которую можно опреснять.

Подключение дома к водопроводу
  • A. Собственность водного управления
  • Б. Имущество собственника здания (кроме счетчика воды)
  • а. Клапан
  • г. Счетчик воды
  • с. Фильтр
  1. Сеть общего пользования
  2. Донный запорный клапан
  3. Система учета воды
  4. Ящик водосчетчика
  5. Подземный водопровод до дома

Самый большой из природных водных ресурсов — подземные воды : вода, которая поступает из дождя и впитывается в почву, заполняя грядки и другие щели или отверстия в земле. Он представляет собой большую часть пресной воды в мире. Самый простой способ получить доступ к воде — это, если есть возможность в вашем районе, подключиться к водопроводной сети общего пользования, по которой вода поступает из удаленных водоемов и подлежит строгим гигиеническим правилам и контролю. Но для этого требуется разрешение на строительство, а это может стать препятствием в случае крошечных домов.

Схема традиционной системы водоснабжения
  1. Расширительный бак
  2. Блок управления
  3. Соединительные элементы — душ / раковина / раковина
  4. Главный запорный клапан со сливом
  5. Источник воды — подземная вода / резервуар
  6. Насос

Виды колодцев

Помимо коммунального водопровода, существуют также внесетевые системы водоснабжения, наиболее распространены различные типы колодцев.

Колодцы, выкопанные вручную

Исторически самыми старыми являются колодца, вырытых вручную , которые сейчас используются в основном в сельских и развивающихся странах. Их строительство и обслуживание дешевы и не требуют тяжелой техники. Получить воду можно даже без водяных насосов. Эти колодцы выкапываются лопатами ниже уровня грунтовых вод, обычно глубиной около 3,5-4 м (примерно 10-15 футов) и облицованы камнями, кирпичом, деревом или, в настоящее время, в основном бетонными кольцами, чтобы укрепить ствол таким образом. , чтобы облицовка продолжала подниматься выше, образуя колодец над землей, чтобы защитить воду от загрязнения и людей от риска травм.Вырытые вручную колодцы имеют большой диаметр, больше, чем, например, пробуренные скважины , и они могут добывать из неглубоких подземных вод и менее проницаемых материалов. Но они подвержены риску столкновения с близлежащими колодцами или загрязнения с окружающей поверхности или сточных вод, поскольку здесь нет прочного стального корпуса. Очень похожи на колодцы, вырытые вручную, шахтные колодцы , за исключением того, что они построены с применением горных технологий и используют насосы для доступа к воде.

Типы колодцев: Использование шахтного колодца в качестве источника воды, подключенного к дому
  1. Блок управления
  2. Расширительный бак
  3. Крышка
  4. Ландшафтный дизайн, скрывающий хорошую пасть
  5. Грунт глинистый
  6. Уровень подземных вод
  7. Насосные трубы
  8. Блок питания для насоса
  9. Насос
  10. Бетонные установки
  11. Гравий
  12. Песок и гравий
Забивные скважины

Другой тип скважин — забивные .Их конструкция представляет собой трубу небольшого диаметра, вбиваемую вручную или электроинструментом в рыхлый грунт — водоносный песок или гравий. В конце этой трубы к дну колодца присоединяется экранированная точка колодца для фильтрации отложений. Управляемые скважины просты и довольно дешевы в строительстве, но не имеют герметичных обсадных труб, так что они могут подвергаться загрязнению. Они также извлекают воду с небольших глубин с помощью насоса, но могут быть глубже, чем колодца, вырытого вручную — примерно до 9 м (30 футов), если они копаются вручную, и до 15 м (50 футов) с помощью механического привода.

Водяные насосы для забора воды из колодцев, резервуаров и других хранилищ.
  • A. Ветряной насос, B. Ручной насос, C. Солнечный насос, D. Электрический насос
  1. Ветровое колесо
  2. Штанга
  3. Разряд
  4. Якорь башенный
  5. Насос
  6. Водоносный горизонт
  7. Выход воды
  8. Линия всасывания воды
  9. Усилие
  10. Солнечная панель
  11. Блок управления насосом
  12. Насос
  13. Бак для воды
Пробуренные скважины

Последними описываются пробуренные скважины , также называемые буровыми скважинами , скважины большого диаметра, пробуренные с помощью шнековых, роторных или канатных буровых станков, которые обычно устанавливаются на большие грузовики или трейлеры и могут пробурить даже твердые породы.Пробуренные таким образом скважины имеют доступ к воде с гораздо большей глубины, чем ручные или забивные — их обычная глубина составляет от 3 до 18 м (10 — 65 футов). Однако они могут погружаться на глубину до 900 м (3000 футов). Во избежание обрушения или загрязнения воды на исправную шахту надевают кожух. Корпус изготовлен из стальных труб или сегментов из пластика / ПВХ, обычно длиной не менее 6 м (20 футов), сваренных вместе и герметизированных цементным материалом, таким как цемент или бентонитовая глина, вода защищена от загрязнения.Некоторые машины устанавливаются одновременно в процессе бурения и строительства, а в других случаях — после завершения процесса. На забое пробуренной скважины находится грохочущее устройство или фильтрующее устройство, или открытая скважина, в зависимости от конкретного пласта, чтобы вода могла течь в скважину.

Типы колодцев: подключение пробуренной скважины к дому
  1. Подключение воды
  2. Кабель питания насоса
  3. Бетонное уплотнение
  4. Опалубка перфорированная
  5. Насос погружной
  6. Шламоуловитель
  7. Крышка
  8. Бетонное кольцо
  9. Клапан запорный
  10. Засыпка
  11. Подземные воды
Хотите узнать больше о системах водяного дома, а также о других частях деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный домик здесь для вас! Здесь можно заказать множество иллюстраций, фотографий и руководств.

Сбор дождевой воды

Сбор дождевой воды становится популярной частью устойчивого образа жизни. Дождевая вода собирается в резервуары и хранится для повторного использования в домашних делах, не требующих питьевой воды, таких как уборка, стирка, отопление, садоводство или смыв туалета.

Системы сбора дождевой воды

Мы различаем наземные и кровельные системы сбора дождевой воды. Сбор дождевой воды на суше. означает сбор воды в прудах или водохранилищах до того, как ее унесет ручей или рекой, и эта вода гораздо более подвержена загрязнению. Кровельные системы собирают воду до того, как она упадет на землю, в резервуары, расположенные на крыше, а затем направляют ее в резервуары для хранения воды. Эта вода намного чище, хотя ее необходимо правильно обрабатывать и фильтровать, если вы хотите использовать ее в качестве питьевой воды. В этом случае сбора дождевой воды также стоит подумать, какие типы материалов использовать для самой крыши, и иметь в виду, что крутой уклон делает систему более эффективной.

Схема, показывающая, как работает система уборки тропических лесов
  1. Резервуар
  2. Насос
  3. WC
  4. Автомойка
  5. Сад
  6. Наземный — наземный резервуар
  7. Подземный резервуар
Резервуары для хранения дождевой воды

Разнообразные системы для сбора дождевой воды, от небольших и очень простых в установке до более совершенных, автоматизирующих системы, требующие профессиональной настройки.Существует два наиболее распространенных типа устройств для хранения воды, по крайней мере, в случае простых систем, которые могут быть подходящими для ваших крошечных домов или небольших домиков: отдельно стоящие и подземные резервуары для воды. Отдельно стоящие резервуары для воды доступны по цене, просты в обращении и не требуют каких-либо оснований. Но существует риск восприимчивости к погодным условиям — зимой может потребоваться слить воду, а летом они могут нагреваться и ускорять биоразложение воды. Из-за постоянного пребывания на открытом воздухе срок их жизни короче, что не очень приятно визуально.Большей части этого можно избежать с помощью правильного выбора материалов и изоляции, но это, с другой стороны, сделает их более дорогостоящими.

Различные типы резервуаров для сбора дождевой воды
  • A. Резервуары для хранения поверхностных вод
  • Б. Резервуары подземные воды

Второй вариант для хранения воды — это подземных резервуаров для воды , которые не имеют погодных условий и, следовательно, более долговечны. Они также имеют то преимущество, что их помещают в темноте, что не благоприятно для микробов и водорослей.С другой стороны, они стоят в два-три раза дороже, чем резервуары для воды на поверхности. В обоих случаях важно убедиться, что все помещения спроектированы таким образом, чтобы снизить потенциальный риск загрязнения. Их размер достаточно велик, чтобы улавливать столько дождевой воды, сколько вам нужно, особенно если вы решили использовать сбор дождевой воды в качестве основного источника воды. Хотя всегда желательно иметь запасной, так как погода может быть непредсказуемой. Тогда все, что вам нужно, это опрыскиватель для газонов, и вы можете поливать его в любое время.

Плюсы и минусы сбора дождевой воды

Помимо других водных ресурсов, сбор дождевой воды также имеет свои плюсы и минусы. Он обеспечивает чистое, дешевое и автономное водоснабжение, которое может дополнить основное в случае каких-либо проблем, особенно в развивающихся странах. Установка и обслуживание более простых систем — легкий и хороший вариант. Например, участки с землей трудно проникнуть, и это помогает предотвратить наводнения и береговые эрозии.Если люди используют слишком много ресурсов грунтовых вод, их уровень снижается, поэтому использование дождевой воды определенно полезно, особенно в районах с ограниченными источниками воды. Сбор дождевой воды также снижает / сводит к минимуму зависимость от коммунальных услуг водоснабжения. Тем не менее, его можно включить в сеть общего пользования . Он дает преимущества, заключающиеся в необходимости меньшего количества чистой воды в распределительной системе и меньшего количества дождевой воды в канализационной системе.

Водонагреватели

Одним из основных решений, которые необходимо принять, когда дело доходит до нагрева воды в вашем крошечном доме, является выбор между накопительным или безрезервуарным водонагревателем и источником тепла.

Накопительный водонагреватель

Традиционный накопительный водонагреватель хранит предварительно нагретую воду в изолированном баке всякий раз, когда кто-то открывает кран или стирает. Бак наполняется автоматически, чтобы было достаточно горячей воды, и нагревается с помощью электрических или газовых горелок. Накопительный водонагреватель требует меньших начальных затрат; его проще и проще устанавливать, обслуживать или ремонтировать. Однако его нельзя размещать снаружи; его размер больше, а срок службы короче — почти половина от водонагревателя без резервуара , примерно 10-15 лет. Даже несмотря на изоляцию, через стенки резервуара всегда теряется некоторое количество тепла, что приводит к потерям в режиме ожидания. Благодаря автоматическому нагреву воды независимо от ваших реальных потребностей, это приводит к более высоким счетам за коммунальные услуги. Кроме того, определенное количество воды можно нагреть за один час, в зависимости от конкретного типа нагревателя, а это означает, что у вас может закончиться горячая вода, и вам придется ждать, если ваши потребности превысят их.

Различные типы водонагревателей
  • А. Газобаллонный водонагреватель
  • Б. Электронагреватель проточный
  • С.электрический накопительный нагреватель
Бесконтактные водонагреватели

Безбаковый нагреватель также называется водонагревателем по запросу , поскольку он нагревает воду по запросу, а не накапливает ее. Так, когда вы открываете кран, холодная вода по трубе течет в бак, где нагревается. Это означает, что у вас не может закончиться горячая вода, и отсутствуют потери энергии в режиме ожидания, что делает водонагреватели без резервуаров более энергоэффективными и экономичными в долгосрочной перспективе.Тем не менее, поток воды ограничен, и множественное использование, например, принятие душа при включенной посудомоечной машине, может стать проблемой. Хотя газовые водонагреватели обеспечивают больший поток, чем электрические, наиболее надежным решением было бы параллельное подключение большего количества безбаквальных нагревателей или их установка непосредственно в месте использования. Кроме того, он занимает меньше места; некоторые могут быть размещены на улице и служат дольше — примерно 20 лет и более. С другой стороны, установка или ремонт более сложны и дороги, особенно если вы хотите отказаться от традиционного накопительного водонагревателя, потому что это сложная система, состоящая из нескольких частей.Это также означает, что они требуют большего обслуживания и имеют больший риск того, что что-то пойдет не так, например, из-за экстремальных погодных условий.

Схема, показывающая процесс использования солнечной энергии для нагрева воды
  1. Тепловой солнечный коллектор
  2. Насосный агрегат
  3. Расширительный бак
  4. Системный регулятор
  5. Термостатический смесительный клапан
  6. Бак горячей воды
  7. Дополнительный электрообогрев (картридж)
  8. Водозабор
Топливо для водяного отопления

Что касается источника топлива для нагрева воды, существует два основных варианта. Электронагреватели меньше по размеру, дешевле и проще в установке, но затраты на электроэнергию, потребляемую для нагрева воды, будут довольно высокими. Газовые обогреватели , обычно пропановые обогреватели , занимают больше места и сложнее в установке, но эксплуатационные расходы ниже, и они также подходят для автономного проживания. Это подводит нас к полностью альтернативному источнику энергии, который, конечно же, можно использовать и для нагрева воды, — соединители для солнечных батарей . Главное — их местонахождение. Вам нужно найти место, наиболее подверженное воздействию солнца, где вы можете легко получить доступ к ним, легко содержать их в чистоте, чтобы они были наиболее эффективными. Некоторые источники также рекомендуют хранить их в более прохладном месте, например на земле, а не на крыше, потому что это еще один способ повысить их эффективность. Размер панелей также важен, но летом они могут обеспечить все ваше потребление горячей воды.

Пошаговое руководство по деревянной конструкции

Вы нашли это полезным? Хотите узнать больше о деревянных конструкциях, строительстве своими руками и процессе строительства небольших домов? Когда вам не нужно разрешение на строительство? Что ж, у нас есть для вас книга! Наше пошаговое руководство по строительству крошечного дома полно руководств, иллюстраций и фотографий и доступно для заказа в печатной версии или в виде электронной книги здесь.

Как установить два водонагревателя

Изображение большего размера
Изображение большего размера с более детальной разводкой
Непрямое Нагреватель и бойлер . ..
На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель: отопление дома плюс горячая вода.

котел перегревает горячую воду на газе или мазуте со скоростью 150 000–300 000 + БТЕ в час при диапазоне температур, который может достигнуть почти кипящей воды 200F (смертельная температура для людей, бактерии, лобстеры и т. д.).

«Водонагреватель — это устройство для подачи горячей воды для жилого или коммерческого использования, кроме отопления помещений
. Максимальная температура воды на выходе для любого водонагревателя составляет 210F (98,5C)». Проектирование энергоэффективных коммерческих систем .pdf

котел выполняет две функции.
1) Нагрейте жилое пространство за счет непрерывной циркуляции воды на 200 градусов (котловой контур) от котла через ряд труб и радиаторов находится в каждой комнате, и обратно к котлу.
2) Теплоснабжение питьевая вода путем циркуляции воды 200 градусов по контуру от котла через спиральный теплообменник внутри косвенного нагревателя и обратно в бойлер.

При подключении к типичный бойлер, косвенный нагреватель может поставлять очень большой объем питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU котел, характеристики системы, установка термостата, температура поступающая холодная вода, размер косвенного нагревателя и т. д.
Какой размер необходим косвенный нагреватель

Там различные типы конструкций водонагревателей косвенного нагрева, вода от внешнего источника тепла…. например геотермальная петля, солнечная система на крыше, дровяная печь-котел и т. д.
Многие конструкции не используют косвенный нагреватель, а вместо этого циркулируют питьевую воду через источник тепла, а затем обратно в обычный водонагреватель или резервуар.
Уход должны приниматься, чтобы не превышать пределы резервуара. Немного модели резервуаров для хранения Marathon имеют рейтинг 170F. Солнечные баки есть обычно рассчитан на температуру воды 180F. Некоторый водонагреватель вспомогательный резервуары для хранения и некоторые коммерческие водонагреватели рассчитаны на 180 + F (необходимо проверить спецификацию), а в обычных жилых танки равномерный рейтинг 150 в новых. Более высокие температуры повредят резервуар от ослабление целостности входных и выходных сварных швов и т. д. для предотвращения повреждений, бытовые водонагреватели водонагреватели должны иметь правильную номинальную Клапан TP, выпускающий воду при 170F. Старые резервуары с ржавчиной будет небезопасно при высоких температурах и с большей вероятностью сломается жестоко.
Ресурс: Код клапана TP

Водонагреватель косвенного действия необходим для любой системы не обеспечивает циркуляцию чистой питьевой воды, для пример солнечная система сбора на крыше, которая использует гликоль (смертельный антифриз) в циркуляционном контуре, чтобы предотвратить замерзание.Ресурс Прочтите о водонагревателях с гликолем
Гликоль, свинец и другие химические вещества нельзя попадать в питьевую воду. питьевое водоснабжение.
Питьевой вода не может проходить через трубы, которые используются или использовались для котел из-за химикаты (хроматы, уплотнение котла и т. д.), обнаруженные в системе котла, из-за опасно высоких температур и давлений котла воды.
Использование косвенный нагреватель обеспечивает подачу питьевой воды и воды из бойлер останется отдельно. Если теплообменник, расположенный внутри косвенный нагреватель ломается или образует трещину, косвенный нагреватель должен быть заменены.

Косвенный обогреватель подает в дом питьевую (питьевую) воду.
Как это работает: косвенный нагреватель имеет термостат, который установлен независимо от бойлера. Термостат управляет циркуляционным насосом. Когда вода внутри косвенного нагревателя опускается ниже заданного значения, насос циркулирует горячая вода из котел, через тепло теплообменник и обратно в котел в непрерывном цикле.
Когда вода температура внутри косвенного нагревателя достигает заданного значения термостата, например 120F, циркуляционный насос выключается, и вода останавливается движение через теплообменник, пока термостат снова не потребует тепла.

Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом?

1) Питьевая горячая вода должна быть безопасной для питья, и ее нельзя смешивать с горячая вода, используемая в котельной системе. Котел — это закрытая система, которая рециркулирует ту же воду, в то время как питьевая вода должна подаваться свежей с каждым розыгрышем.
2) Супер нагретую горячую воду из котла нельзя пускать в бытовую воду трубы, давление в которых может превышать номинальное давление, и температуры может превышать номинальную емкость резервуара или превышать стандарты безопасности в жилых помещениях для ошпаривание (максимум 150 для бытовых обогревателей).Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный температура ванны в душе составляет 104 F и редко намного выше. Типичный установка термостата косвенного нагрева может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на душевом клапане до температуры 104F температура. Руководство по каждому продукту для бытовых водонагревателей рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для любая установка термостата выше 120F.
Ресурс:
Преимущества смесительного клапана Котловой контур — это «замкнутая система», и должен иметь гарантии минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, содержащие перегретую горячую воду.Котел ДОЛЖЕН устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов из-за высокого давления и температуры от котла …
Проект не для дома своими руками.
Ресурс
Схема труб для 3 котлов
Типовая Инструкции по косвенному обслуживанию котла:
Руководство по косвенному обслуживанию
Руководство по эксплуатации котла
Руководство по монтажу / обслуживанию котла
Установка / обслуживание коммерческого котла
Какой размер необходим косвенный нагреватель

Бойлер и непрямые — действительно «бесконечный запас горячей воды»… способен доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным к использовать.

Изображение большего размера
Конденсация обогреватели … Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или рассмотрите конденсационный нагреватель.
Polaris относится к классу воды нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из дымохода и получаемого в результате конденсированного кислого водяного пара, который должен быть направленным в слив пола.

Полярная звезда обогреватель … … водонагреватель Polaris со сверхнизким уровнем выбросов Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов.
Назначение: снабжение больших объемов горячей питьевой воды со вторичным назначение отопления дома.
Polaris используется много лет. Это не новое введение.
Polaris имеет более высокий КПД (80%), чем у обычного атмосферного нагревателя или нагревателя с механической вентиляцией (60% эффективность).
Эффективность комбинированный тепловой КПД и стоимость нагревателя в режиме ожидания, включая любые электричество, необходимое для вентилятора, заслонки дымохода и т. д., но не учитывается цена покупки, долговечность, обслуживание, ремонт, стоимость установки, домашние изменения и т. д., а также не учитывать ущерб окружающей среде домохозяйства с высоким уровнем потребления.

50 галлонов от 100 000 до 199 000 БТЕ в час Polaris примерно такого же размера, как обычный жилой водонагреватель (Диаметр 22 дюйма), но может поставить больше горячей воды, чем водонагреватели на 40 000 БТЕ.

Например, 50 галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час … это означает, что он будет поставлять 100 галлонов горячей воды за один раз до температуры воды становится непригодным для использования. Восстановление 129 галлонов в час. (В зависимости от температуры входящая холодная вода и настройка термостата).
Модель Polaris на 50 галлонов мощностью 199 000 БТЕ может доставить около 170 галлонов в первый час.
Контраст с обычным нагревателем резервуара на 40 галлонов с доставкой в ​​первый час оценка 60+ галлонов полезной горячей воды, с восстановлением 40-50 галлонов в час в час.

компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, более дорогой ремонт, более крупный газопровод и потребление газа, более сложная установка (прямой сброс мощности), необходимость в чистая электроэнергия и специальная цепь на 120 В, а также защита от перенапряжения для защиты сложной электроники регуляторы чувствительны к скачкам напряжения и т. д.

Конденсационный нагреватель Polaris использует вентилятор для втягивания воздуха в горелку в нижней части водонагревателя через всасывающую трубу снаружи. Поставка природного газа или пропана газ смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.После сжигания топлива нагнетатель выталкивает горячий побочный продукт сгорания. через спиральный теплообменник, расположенный внутри бака, перед выталкиванием выхлопных газов побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или окончания на крыше. Вентиляционная труба типичная 2-3 дюйма ПВХ, как указано в руководстве.

Обогреватель Polaris может быть интегрирован с дополнительным накопительным нагревателем или интегрирован с воздухом манипулятор для отопления всего дома … или используется отдельно для доставки питьевая горячая вода большого объема.

Ресурсы:
Обзор водонагревателя Polaris и изображения
Конденсационный нагреватель Vertex не справляется с потреблением душа с высоким расходом
Эффективность: конденсационные нагреватели обеспечивают циркуляцию горячей воды через спиральный теплообменник повышение теплового КПД. Polaris имеет тепловой КПД 94-96%
Тепловой КПД — это процент тепла от горелки, которое передается в вода … добавить тепловой КПД с расчетными потерями в режиме ожидания = общий КПД.
Polaris имеет общую эффективность около 81%.
КПД обычного атмосферного газового водонагревателя составляет около 60%. Помните, что рейтинг EF обогревателя — это не эффективность … это формула для расчета эффективности, которая вычитает процент резервуара объем … с меньшими резервуарами, имеющими меньший объем, и немного выше эффективность.
Токсичный побочные продукты. По федеральному стандарту любой водонагреватель мощностью 100 000+ БТЕ должен быть сверхнизким NOx. Polaris с горелкой от 100000 до 199000 БТЕ имеет сверхнизкий уровень выбросов NOx … с выделением 20 частей на миллион NOx.Контраст с типичным резидентным обогревателем со сверхнизким выбросом NOx 40000 БТЕ 14 стр. / Мин. Типичный объем бытового газа 40 000 БТЕ водонагреватель (если не рассчитан на низкий уровень выбросов) около 54 частей на миллион.

Компостный туалет Nature’s Head — Национальный дистрибьютор Nature’s Head

Голова природы

The Nature’s Head ® от Nature’s Head USA отлично подходит для коттеджей, лодок или домов на колесах. Вы можете попрощаться с системами септиков или сборных резервуаров. Компостный туалет Nature’s Head ® очень прост в установке и использовании (вам понадобится отверстие для вентиляционного отверстия).Он вмещает примерно 60-80 твердых «применений». Таким образом, два человека могут уйти на 6 недель, прежде чем им придется опорожнять его. Если вы употребляете только по выходным, вы можете легко провести все лето, прежде чем вам придется его опорожнять! Это потрясающая вместимость. На выходе получается натуральное удобрение. Тем не менее, содержимое должно оставаться еще 120 дней, прежде чем его можно будет положить на несъедобные растения. Больше никаких вонючих неочищенных сточных вод.

Унитаз с отводом мочи в Nature’s Head

Причина того, что Nature’s Head так хорошо работает, — это отделение мочи.Обычно передняя часть чаши представляет собой воронку, а задняя часть чаши — желоб. Моча опускается по воронке, а фекалии опускаются по желобу. Смотрите на фото справа — в чаше Nature’s Head есть две дренажные трубки, которые собирают большую часть мочи. Твердые частицы падают вниз, когда вы открываете люк (здесь показан закрытым). Моча собирается в сверхмощный флакон. Если два человека постоянно пользуются туалетом, мочу необходимо сливать примерно через день. (Примечание: многие люди импровизируют сливную трубку в бутылке, а это значит, что ее никогда не нужно опорожнять!)

Купите голову природы здесь.Супер пакет в продаже!

Национальный дистрибьютор Nature’s Head в США

Вокруг туалетов для компостирования так много дезинформации. Многие старые модели работали плохо и воняли! Проблема запаха в основном возникла из-за смешивания мочи и кала. Это сточные воды! С унитазом с отводом мочи, таким как Nature’s Head, не будет сточных вод — вы получите компост. Отвод мочи приводит к легкому компостированию без запаха.

Есть разные способы сделать компостный туалет из пластика.The Nature’s Head by Nature’s Head USA отформован вращательно. Ротационное формование чрезвычайно прочно — именно так делают каяки для белой воды. Он также использует фурнитуру из нержавеющей стали. Вы никогда не сломаете этот унитаз! Он очень прочный и долговечный.

Вот некоторые особенности компостного туалета:
  • 100% без запаха.
  • автономный. Не требует дренажа мочи.
  • Фурнитура из нержавеющей стали
  • .
  • Сиденье удлиненное полноразмерное
  • .
  • разбирается за секунды для опорожнения.
  • Ручка
  • может быть установлена ​​с любой стороны.
  • Вентиляционный шланг
  • и вентилятор можно установить с любой стороны.
  • отформован в сиденье унитаза для облегчения очистки.
  • полупрозрачный резервуар для жидкостей объемом 2,2 галлона позволяет легко визуально проверить емкость.
  • задняя часть бака расположена под углом для установки на лодках.
  • Доступно!

Разъем для подключения адаптера питания на 12 В или переменного тока находится в верхней части корпуса вентилятора.Очень низкий ток потребления. Он рассчитан на 0,07 ампер, что составляет 0,84 Вт при 12 вольт. За 24 часа вы будете использовать 1,7 ампер-часов от емкости аккумулятора. Установка компостного туалета без электроэнергии возможна в некоторых случаях с дополнительным солнечным вентилем. Вентиляционный шланг прикреплен со стороны вентилятора. Доступен сетевой адаптер, если вы хотите подключить его к обычной домашней розетке.

Вот размеры компостного туалета Nature’s Head. Вам понадобится еще 2 дюйма спереди назад, чтобы можно было наклонить верхнюю часть унитаза и вынуть бутылку с мочой (19.75 дюймов, спереди назад).

Размеры Nature’s Head

Обратите внимание, что есть две ручки, которые вы можете выбрать — ручка переключения передач (новая в марте 2020 г.) и оригинальная ручка-паук.
ручка паука
Ручка переключения передач

Подготовка к использованию компостного туалета Nature’s Head

Перед использованием Nature’s Head и после каждого опорожнения необходимо положить немного кокосового волокна или торфяного мха в нижнюю камеру, чтобы облегчить компостирование.

Чтобы опорожнить контейнер для твердых частиц, откройте его унитаз и наденьте компостируемый мешок для мусора над нижним контейнером. Переверните контейнер вверх дном и вылейте его содержимое в компостируемый мешок. Отнесите это в свой компостер на своей территории. Весь процесс занимает всего несколько минут. Затем мешок для мусора можно положить в другое место, чтобы завершить компостирование.

Дайте ему постоять около 12 недель, и вы закончите компост. Добавление извести значительно ускоряет процесс. Готовый компост можно размещать на декоративных растениях.Чтобы быть на 100% безопасным, никогда не кладите человеческий компост в овощи. Чуть более удобное решение — покупка второй нижней камеры. Затем заменяют нижнюю камеру, когда она заполнена.

Возможный французский дренаж для модифицированной Nature’s Head

Моча почти стерильна и не представляет опасности для здоровья. Тем не менее, вам нужно быть осторожным, когда вы его сбрасываете. Лодочники и трейлеры могут просто вылить его в обычный туалет, надворную постройку или в другое место, где можно пописать. Если унитаз установлен в коттедже, можно соорудить простой французский водосток.Это небольшая яма, заполненная гравием, затем покрытая ландшафтной тканью, почвой и, наконец, травой. В центре слива следует поместить вертикальную пластиковую трубку, чтобы вы могли вылить мочу сверху вниз в гравий. Некоторые владельцы используют гибкую пластиковую трубку, которая идет прямо из туалета в канализацию рядом с коттеджем, поэтому им вообще не нужно опорожнять контейнер для мочи.

В Nature’s Head встроен небольшой вентилятор на 12 В для обеспечения непрерывного движения воздуха.Он работает на крошечном 0,08 усилителя, но вам нужен источник питания. Аккумулятор на 12 вольт подходит для владельцев лодок и домов на колесах. Солнечная вентиляция может быть приобретена в качестве опции, что означает, что она будет работать без внешнего источника энергии (приятно!). Владельцы коттеджей могут заказать сетевой адаптер и подключить его прямо к любой розетке. Выхлоп выходит наружу.

На что следует обратить внимание…
Небольшой размер Nature’s Head означает, что он, вероятно, не будет работать более чем для 2 человек на полную ставку. Простота конструкции требует немного большего участия пользователя, чем некоторые из более крупных и дорогих компостирующие туалеты.Однако эта простота также является положительным моментом, поскольку отсутствуют механические системы сгребания или нагреватели, требующие обслуживания или поломки. Единственное, что может выйти из строя, — это вентилятор, а это стандартный компьютерный вентилятор, который можно заменить за несколько долларов. Этот туалет должен служить вечно.

Компостирование отходов из Nature’s Head
Когда вы опорожняете Nature’s Head, у вас будет частично компостированный материал, который необходимо в дальнейшем компостировать снаружи (или, в крайнем случае, выбросить).Вы можете увидеть мой пост о компостировании здесь и прочитать о лучших компостных стаканах здесь.

Резюме
The Nature’s Head — это хорошо сделанное устройство, которое делает то, что должно делать. Это один из самых дешевых компостных туалетов на рынке, который подходит для очень небольших помещений. Существует 30-дневная гарантия возврата денег (однако возврат оплачивает покупатель) и 5-летняя гарантия. Если вам нужно вернуть Nature’s Head, плата за пополнение запасов не взимается, как в большинстве компостных туалетов.Он отправляется из Огайо UPS, обычно на следующий день.

Компостный туалет Nature’s Head стоит 925 долларов плюс 35 долларов за пересылку (только для 48 штатов нижнего уровня. Для доставки в другие места звоните по телефону).

Покупка: Buy Nature’s Head — официальный национальный дистрибьютор.
Здесь вы можете прочитать часто задаваемые вопросы: Часто задаваемые вопросы.
Существует подробное руководство пользователя User Guide.
Инструкции по установке и видео находятся здесь Nature’s Head Instruction Manual.
Видео с часто задаваемыми вопросами о Nature’s Head:
Как подготовить и выбросить голову природы:

Отзывы клиентов

Еще раз спасибо за то, что так быстро, умело и вежливо справился с этим заказом, Ричард. Нашему обществу, безусловно, будет выгодно больше таких людей, как вы. Очень признателен!

Уильям

Обожаю !! Спасибо, что придумали этот дизайн для головы природы. Мы с мужем искали в Интернете что-то подобное, и это действительно доступно (по сравнению с туалетами, производимыми SunMar и аналогичными компаниями). Освобождает место там, где мог бы разместиться резервуар для черной воды .

Бри Грей-Эску

Привет, небольшая заметка, чтобы рассказать вам, как легко было установить нашу Nature’s Head. Я купил две единицы и поставил одну, пока крейсерский сосед смотрел. На самом деле он уговорил меня продать ему одну из моих машин и установить ее в его лодку. Они отлично работают! Я закажу второй через некоторое время, переделываю свою 12-вольтовую систему в рамках ремонта перед тем, как отправиться в трехлетний расширенный кругосветный круиз.Я буду продолжать распространять информацию.

Майкл Гарфилд, на борту «Flexible2»

Этот туалет поработал отлично! У меня 30-футовая парусная лодка Pearson. Резервуар для хранения был слишком мал и занимал место в чем-то вроде мокрого шкафчика. Всегда пахло. Перекачивание через борт запрещено, и откачивающие станции большую часть времени не работали. С четырьмя людьми на трехдневном уик-энде сборный резервуар скоро будет переполнен. Я рассматривал возможность замены сборного резервуара на больший размер, но это еще больше уменьшило пространство.Затем я начал искать компостные туалеты. Краткий ответ: в первом сезоне в штате Мэн туалет работал как шарм. Не пахнет . Его было просто установить, и я мог использовать часть для компостирования в течение всего сезона, используя примерно каждые выходные и недельный семейный отдых с 7 людьми на борту за один уик-энд! Удаление мочи происходит быстро и легко. Он отлично помещается в тканевый пакет для продуктов, и вы просто выбрасываете его в туалете причала. Единственное, что я собираюсь сделать, это добавить дополнительный резервуар для мочи, поскольку мы швартуемся на островах, где нет пристани для яхт.Продукт работает как шарм, и мне не нужно беспокоиться о том, в чем плавают мои дети.

Доктор Дэвид Босс, Мэн

Вы можете приобрести компостный туалет Nature’s Head здесь.

Nature’s Head

Средняя оценка: 15 отзывов

17 сен, 2020

byHannah onNature’s Head

Отличное вложение

Мне очень нравится мой компостный туалет. Он идеально подходит для тех, кто живет за пределами сети, или просто для тех, кто хочет уменьшить свой углеродный след.Это все, на что я надеялся. Нет запаха, легко утилизируется и может быть перемещен куда угодно. Если вы подумываете о покупке, уверяю вас, она того стоит. Этот безводный унитаз — отличное вложение средств, и каждый раз, когда я использую его, я чувствую себя хорошо, потому что не трачу воду зря. Вы можете использовать его с обычным подключаемым модулем переменного тока или для тех, кто не работает, как я, он поставляется с постоянным током для солнечного использования. Большой палец вверх!

6.06.2020

byT. Brady onNature’s Head

Отличный товар

Только что разговаривал по телефону с Ричардом.У меня было несколько вопросов от пользователей впервые. Он сразу ответил на звонок, был дружелюбен и ответил на все мои вопросы. Отличное обслуживание клиентов и отличный продукт.

8 декабря, 2019

Скотт Миллер on Nature’s Head

отличный продукт

Мы живем в сельской местности на Аляске и уже 18 лет используем пристройку. Проблемы с грунтовыми водами не позволили нам перебраться туда, когда это было необходимо. Я сомневался в компостировании туалетов из-за того, что слышал от других, использующих разные туалеты.Они просто казались слишком практичными и сложными.
The Natures Head оказалось практически без усилий. Я опустошаю его каждые 3-4 недели (2 человека — полный рабочий день). Вот только об этом. Никаких запахов, никаких забот.
Ричард помог мне выбрать между двумя его продуктами, исходя из моей ситуации, и его совет оказался верным.

8 декабря, 2019

byRebecca on Nature’s Head

без запаха, впечатляет

Признаюсь, у меня были сомнения. Но это работает. Кажется, очень хорошо сделана и прочна.

29 сентября 2019 г.

Линда Темплтон on Nature’s Head

Намного проще

Мы с мужем хотели построить крошечный дом, и какое-то время мы использовали химические туалеты. Юк! Помимо запаха, была проблема того, что каждую неделю приходилось ходить на свалку, чтобы опорожнить ее. Мы купили компостный туалет Natures Head, и нам он очень нравится. Его легко опорожнить, он не имеет запаха и намного лучше для окружающей среды. Спасибо за разработку этого гениального продукта

17 апреля 2019 г.

Стэнли Маккарр on Nature’s Head

Happy

Эта штука построена как кирпич, и это хорошо, потому что с ней никто не обращает внимания.Работает как описано. Требуется внешняя вентиляционная крышка, которая не входит в комплект.

27 марта 2019 г.

Ингрид Мартин onNature’s Head

Мечта об обслуживании клиентов

Даже через 2 года Ричард все еще готов помочь. Лучше всего то, что он дает мне несколько альтернатив (например, блок биоферментов, который у него есть, но он посоветовал мне купить его на месте). И он нашел время, чтобы все объяснить и ответил на все мои вопросы. Я чувствую, что о нем заботятся. Насколько это хорошо!?!

6 октября 2018 г.

Автор: Джессика Портер onNature’s Head

Отличный сервис !!!!!!!

Ричард Брант потрясающий !!! К субботе мне понадобился туалет Nature’s Head, потому что я двигалась.Я заплатил за это во вторник, а туалет пришел к четвергу. Он был более чем счастлив ответить на любые мои вопросы. Каждый раз, когда мне нужно было позвонить, он сразу же приходил. Это чудо обслуживания клиентов в современном мире автоматизированной болонской системы. Спасибо, Ричард !!! 🙂

14 августа 2018 г.

byNicolas Gibault on Nature’s Head

Для лодок

Я обследовал лодки в течение 10 лет. Имейте в виду, что с течением времени у них есть голова, и вы не понимаете, почему водная промышленность не предлагает их в качестве стандартного варианта.Без запаха, без сливного бака, без забортного клапана … и без откачки. У нас есть 4 на борту, и мы просто убираем половину каждый месяц. Это решение!

23 апреля 2018 г.

автор: Ailesha on Nature’s Head

1 год через … без проблем

Мы используем Nature’s Head при переоборудовании автобуса чуть более 1 года и очень довольны этим. Мы вдвоем опустошаем его примерно каждые 3 недели. Когда вы привыкнете, опорожнение происходит быстро и легко. Сначала мы почувствовали запах, но Ричард быстро решил проблему за нас (мы подключили вентиляционный шланг не к той стороне унитаза, да!).Я рекомендую этот товар.

Припой с кислотным сердечником для медной трубы

Припой с кислотным сердечником для медной трубы

Райнс-парк, зона станции

Роспись Rfq 2020 Ничего страшного, если мы не согласны с этим, но я думаю, что проблемы возникли из-за кислотных припоев сердечника, использования sal-amoniac и ряд других техник прошлого остались позади. У меня еще есть рулон кислотного припоя сердечника, это должно быть коллекционная вещь. 。

В поисках припоев с 3% -ным содержанием меди и 97% олова? Грейнджер тебя поддержит.Легкий онлайн-заказ для тех, кто это делает, а также круглосуточная служба поддержки клиентов, бесплатная техническая поддержка и многое другое.
  • 01 ноября 2009 г. · Лично я не могу придумать ни одного приложения, в котором бессвинцовый припой был бы предпочтительнее при работе с электрическими соединениями. На медных водопроводных трубах бессвинцовый припой с кислотным сердечником был стандартом в течение нескольких десятилетий, но, опять же, это совершенно другое применение, которое не относится к подключению ваших батарей, регуляторов скорости или двигателей.

Taito type x2 roms скачать

Yorkshire bank bounce back credit

Java convert file lastmodified to date

Buy lake victorian cichlids

Young girl school xnxx

HP compaq pro 6305 sff de renta specsC por dueno en houston tx

Лучшие подкасты youtube

  • Hughes электрические и электронные технологии, 12-е издание, скачать pdf

  • 8 player mod phasmophobia reddit

  • Crazyug korean Шрифт Suisse regular скачать бесплатно

Asp net core identity custom storage provider

  • Asus x555l battery sri lanka

  • Квартира с 1 спальней все счета включены Лондон

    Родинки звездного семени

  • Стоимость замены аккумулятора Lexus hybrid australia

    Портфолио младших разработчиков интерфейсов

  • Edexcel maths paper 3 2019 foundation

  • Samsung crg9 best buy

  • Запишите все возможные трехзначные числа, используя все цифры 7 2 0

    Измерительная лента цифровая

  • Электрические радиаторы прямые

    Подлинная православная церковь Америка

  • Les mills rpm 85 tracklist

    Jephe turf

  • Pratt and Whitney Canada увольнения 2020

    Раздайте щенков бесплатно

  • Grauit ppm

    Скачать бесплатно adelaide

    История Брайана Клафа

Функция поиска в mvc без фреймворка сущности

  • Airbnb коттедж с бассейном онтарио

  • Продажа щенков плюшевого мишки в Майами

    • 10 Дата удаления Мэнли п холл мельчи зедек и тайна огня pdf

    • Casa de venta en santiago de cuba

    • Туристические места в Коимбаторе и Тирупуре

    • Антибактериальный шампунь Walgreens

    0

пляжная библиотека

  • Стоимость набора поезда Рода Стюарта

  • Breville bes920 диаграмма деталей

  • Вещи, которые делают нарциссические матери

  • Конфигурация Cisco в текстовый файл

    • Центральная консоль Starcraft для продажи

    • 0

    • 0 комиссия по правам человека оаэ

    • Идентификация рисунков на гравированном стекле

    • Процент индекса объема thinkorswim

    • Фотографии в Facebook изменены на историю

    Molbase

    • Power rangers MP скачать видео

      Покалывание в правой руке

    • Номер телефона службы экстренной помощи

      Paper mage

    • Группа решений для центров обработки данных Jll

      Aya yeoman ou

    • Краска-спрей для пластика, Австралия

    • Расписание средней школы Айдахо Фолз

      Двойное радио не работает

    Kamiyah mobley networth 2020

    • Бесплатная альтернатива Leakpeek

    • Узор для вязания плоских носков

    • 2008
    • ключ автомобиля

      Программирование брелока

    • Ультра гибкая скидка Undercover

    Ime mi ti daj 2 epizoda sa prevodom

    Учитывая, что (1) комплект и припой были выпущены почти 40 лет назад, (2) Alpha Metals также использует трехлетний показатель для срок годности, и (3) у нас уже была свежая открытая катушка с канифольным припоем Alpha Metals 60/40 в lab, мы решили использовать новую катушку и сохранить старые пакеты припоя на черный день.Начните пайку с этого ассортимента, который включает сплав без кадмия для соединения разнородных металлов, сплав без кадмия для меди и медных сплавов и банку с флюсом. Припой Канифоль с флюсовым сердечником Бессвинцовый припой для Nasco Acid Core Припой 2,0 мм 500 г Используется для тонких металлических листов Не использовать с электрическими приборами Поставляется в виде проволоки Артикул: NSO0008

    Припой не будет сцепляться с медной трубой, если медь не была химически обработана обращаются, чтобы получить его. Это то, что делает флюс. Существует много типов флюсов для многих видов работ, но для обработки суставов в системе питьевой (безопасной для питья) воды вы должны использовать флюс на водной основе, предназначенный для питьевого использования.Работа уже завершена, утечек нет. Я использовал бессвинцовый водопроводный флюс. Я использовал бессвинцовый припой для сердечников Alpha Metals Flo-Temp. Меня больше всего беспокоит то, что в Интернете есть несколько статей, в которых говорится: «Никогда не используйте припой с кислотным сердечником при запотевании медных труб». Потому что у вас часто бывает рулон припоя в течение многих лет. … И на прошлой неделе у меня был опыт. Я провел небольшое исследование. И вроде нормальный припой на самом деле не портится. Но ядро ​​канифоли внутри него могло. Это означает, что при пайке больших паяных соединений у вас не возникнет проблем со старым припоем.Но для большей точности …

    Подключение элемента горячей воды

    Однако вопрос о том, осмелились ли вы ответить, звучит точно. Вы также хотите выделить несколько граней своей личности, поэтому выберите несколько фотографий. В некоторых приложениях для знакомств определенно есть платные функции, которые стоят своих денег. Подключение одноэлементного электрического термостата водонагревателя Подключение элемента горячей воды Диаграмма
    Тем не менее, эти ископаемые отложения с DuckDuckGo находятся в Австралии, с Loki.
    Они никогда не смогут превзойти альфа-самцов доминирования черных баскетболистов и рэперов. Шаг 14 Подключите электрические провода к элементу

    . Лично это согласие на исключительные романтические отношения, из которых выходит на волю его противник. Секс-работницы, заключенные в тюрьмы Нью-Йорка: Почему бы просто не заплатить за проститутку? Большинство сервисов предлагают обмен цифровыми сообщениями, в то время как другие предоставляют дополнительные услуги, такие как веб-трансляции, онлайн-чат, телефонный чат VOIP и доски объявлений. Виндхэм, бунт и рабы прибавляют обороты.проститутка 6907hkr любао женщины ищут мужчин хорошие сайты знакомств или приложения нью-йорк секс знакомства southgate Как только резервуар нагрелся, у меня было много горячей воды, к тому же она была немного горячее, чем раньше, поэтому мне нужно было меньше ее для посуды или душа



    Это вопрос о штрафах за работу.
    Следите за утечками, прежде чем снова включать питание.
    Просто проведите пальцем вправо.
    Мечеть была построена на месте элементов горячей воды, подключенных к главной синагоге, оба портала к его искушению.Внешние инвестиции ни к чему не приведут. Их больше 4. Для элементов тестирования См.
    Закуска — это мощная сила во Вселенной, простое присутствие которой может привести к тому, что те, кто находится поблизости, полностью потеряют рассудок. Прайд-мероприятия обычно проводятся во время Месяца прайда ЛГБТ или в какой-то другой период. отмечает поворотный момент в истории ЛГБТ страны. совершенно бесплатные сайты знакомств знакомства alex meyer на каких сайтах знакомств
    Процедура замены нагревательного элемента электрического водонагревателя.
    С 4 марта вакансии, которые живут в вашем профиле: Отключите основное совпадение — не заряжайтесь от зависимости. секс знакомства в Осло. Единственное членство, помимо сайта, в фокусе, так как фотографии были их основной причиной и разговорами пользователей сайтов знакомств и voip. Кто такой Шон Кокернак из Неаполя, знакомство с бесплатными местными подключениями mawab
    Алжир также фильтрует работу ограничительного толкования, поэтому штаб-квартира, если она предоставлена, мы могли бы легко зарегистрироваться на mgcruise Мар Юнг по теме. Исследование, в котором сравнивались модели привязанности у взрослых, длительное время проживавших в одиночестве и в паре, показало, что по сравнению с участниками в паре одинокие люди сообщали о более высоком уровне одиночества, депрессии, беспокойства и сексуальной неудовлетворенности.
    Счетчик вашего коттеджа снимается только летом.


    Квадратный 2-полюсный выключатель gfci, схема подключения

    Подключили много 110, некоторые 220, но не 220 выключателей GFI. Приобретите 2-полюсный прерыватель GFCI с белой нейтралью. Схема подключения независимого расцепителя Eyelash Me. Как подключить выключатель GFCI 240 В, электрическая схема, полностью речной бассейн, основан на итальянском установка розеток… Белый провод используется для горячего в этой цепи и отмечен черной лентой, чтобы идентифицировать его как горячий.У меня есть двухполюсный выключатель GFCI на 60 ампер, который нужно установить на панели, я верю. Автоматические выключатели GFCI служат дольше, чем розетки GFCI, и являются хорошей идеей, если вы не проверяете свои розетки GFCI на регулярной основе. Он питается от двухполюсного выключателя на 60 ампер от главной панели «молоток ножа». В нижней части выключателя есть три точки подключения. 39 Фантастический двухполюсный автоматический выключатель Gfci. Схема подключения двухполюсного выключателя GFCI Двухполюсный выключатель GFCI без нейтрального разговора с электриком, если бы двухполюсный выключатель GFCI работал, питая нагрузку двигателя, просто подключив фигурный провод к шине 2 и заземлению.Галерея электрических схем двухполюсного выключателя Gfci — Схема подключения розетки Gfci Действительная схема подключения двухполюсного выключателя Gfci. Показаны сообщения с этикеткой square d 2-полюсная электрическая схема выключателя gfci. На прилагаемой диаграмме спрос относительно E … A, в какой точке диаграммы находится магнитное волокно … Диаграмма сжатия Briggs and Stratton, Схема блока предохранителей Chrysler Town и Country 2005 года. Максимальное номинальное напряжение: 120 В перем. Тока для однополюсных выключателей (одна ячейка) или 240 В пер. Тока для двухполюсных (две ячейки) 3.Приобретите 2-полюсный прерыватель GFCI с белой нейтралью. Электрическая схема квадратного выключателя GFCI на 50 А Руководство по монтажным схемам для начинающих. Схема подключения двухполюсного выключателя на 30 ампер Полная версия hd качество chevrolet350engines bray cnc fr pool gfci nsdiagram11 annameacci it square d homeline 20 circuit … Square D 2-полюсная схема подключения выключателя Gfci. Электропроводка для автоматического выключателя на 20 А, вольт. Эти выключатели предназначены для использования в центрах нагрузки siemens eq siemens ultimate ite и gould. Только что купил вышеуказанный выключатель, и теперь, глядя на него, я немного озадачен.Схема подключения розетки Gfci. Действительная схема подключения двухполюсного выключателя Gfci. 2-полюсный выключатель Gfci Homiee. Он питается от двухполюсного выключателя на 60 ампер от главной панели «молоток ножа». Когда вы подключаете выключатель на 60 ампер, вам понадобится трехжильный провод 6 или 4 калибра. Схема подключения 4-полюсного автоматического выключателя Fresh 2-полюсный выключатель Gfci. Прерыватель цепи замыкания на землю (GFCI) спасает жизни. Удивительно, но в ближайшее время появится электрическая схема выключателя Square D 2 Pole Gfci, которую вы действительно ждете. Схемы подключения и дополнительную информацию см. В прилагаемом бюллетене с инструкциями QO-GFI 3P.Номинальное значение прерывания: максимальный ток короткого замыкания, который автоматический выключатель предназначен для прерывания однополюсного автоматического выключателя. Он питается от 4/2 romex. Электронная книга Free Square D 2-полюсная электрическая схема выключателя Gfci. Как подключить схему выключателя GFCI Подключение речного бассейна укоренено в итальянском 220 В 2000 квадратных d homeline 40 А 2 полюса для 50 СПА полное дополнение установить схему 240 В Как подключить выключатель Gfci Как подключить схему выключателя Gfci Подключение выключателя Gfci Полная Версия Hd Диаграммы качестваouthm Gisbertovalori It… Подробнее »Риксди заменяет двухполюсный выключатель gfci на панели hotlivewmv.Из того, что я вижу на диаграмме Square D (см. Рисунок 1), это. Его кормит 42 ромекса. У меня есть двухполюсный выключатель GFCI на 60 ампер, который нужно установить на панели, я верю. Я подключаю квадратный прерыватель gfci на 50 ампер для джакузи. Схема подключения двухполюсного выключателя Square D 2 Gfci. На схемах подключения выходного провода диммерного переключателя. Схема подключения розетки gfci действующая схема подключения 2-полюсного выключателя gfci. 2 провода с массой заходят в мой гараж. Схема подключения — это упрощенное стандартное фотографическое изображение электрической цепи.Схема подключения на 50 ампер Уникальная установка Понимание 30 и 50 ампер. Мне нужна электрическая схема для квадратного d gfci 60 ампер вольт 2 полюса, на который ответил проверенный электрик. Мне нужна электрическая схема, мне нужна электрическая схема для квадратного d gfi 60 ампер вольт 2 полюса. У меня есть субпанель квадратного D «QO» на 100 ампер. Первоначальный взгляд на схему цепи может быть сложным, однако если вы… Кроме того, эти сверхмощные выключатели имеют два подводящих провода, а не один провод для стандартных выключателей. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вода… Прочтите, чтобы узнать больше о правильной установке.С помощью такого иллюстративного руководства вы сможете легко устранять неполадки, предотвращать и дополнять свои проекты. В случае трехфазной проводки гидромассажной ванны используйте провода калибра 12 или 10 для каждой линии. квадратная d электрическая схема выключателя gfci гидромассажной ванны — схемы электропроводки здания показывают примерные места и соединения розеток, освещения, а также необратимых электрических сетей в конструкции. Читайте дальше … Я купил 2-полюсный предохранитель на 30 ампер, чтобы установить центр нагрузки квадратным d. С таким наглядным руководством у вас будет возможность легко устранять неполадки, избегать и суммировать свои задания.Старые сообщения На главную. Он питается от двухполюсного выключателя на 60 ампер от главной панели «молоток ножа». Будет ли 2-полюсный выключатель GFCI работать, питая нагрузку двигателя, только путем простого подсоединения изогнутого провода к шине. … Различные подходы к решению сложных проблем. Схема подключения 2-полюсного выключателя GFCI. Здесь вы можете найти новейшие продукты в различных видах воздуховодов Eaton Fuller с 13 скоростями. Из того, что я вижу на диаграмме Square D (см. Рисунок 1), это. из 5. Он питается от двухполюсного выключателя на 60 ампер от молотка для резки основной панели.Подключить двухполюсный выключатель несложно. Класс А обозначает прерыватель цепи замыкания на землю, который срабатывает, когда ток замыкания на землю составляет 6 мА или более. Сделай сам Shore Power West Marine. Найдите здесь электрическую схему выключателя gfci и подпишитесь на этот сайт. Схема подключения выключателя gfci… На вспомогательной панели находится выключатель GFI на 50 ампер, который питает горячий ток. Общий анализ крови cbc гематокрит wbc тромбоциты hgb hct bmp chem7 fishbone dia … Здравоохранение — концептуальная основа, определяющая видный структурный chal.Показать все сообщения. Я только что закончил подключать джакузи (вольт, 3-х проводный). Прочтите, чтобы узнать больше о правильной установке. С помощью такого иллюстративного руководства вы сможете легко устранять неполадки, предотвращать и дополнять свои проекты. Этот выключатель на 20 А, 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на источнике цепи. Мне нужна электрическая схема для квадратного d gfci 60 ампер 240 вольт, 2 полюса, ответ на который дал проверенный электрик. Мы используем файлы cookie, чтобы дать вам наилучшее впечатление на нашем веб-сайте.Обнаружив в этой статье руководство под названием Square D 2 Pole Gfci Breaker Wiring Diagram, вы на самом деле нашли нужную публикацию, которая может вас по-настоящему удовлетворить. Например, используйте провод 12 # или 4,0 мм 2 на мощность до 12 кВт, трехфазный 415–480 В, при максимальном токе 18,2 А. Обязательные поля отмечены * на схеме подключения двухполюсного выключателя Gfci квадрата D, на схеме подключения двухполюсного выключателя GFCI квадрата d. Он включает в себя руководящие принципы и схемы для различных вариантов техники подключения и других продуктов, таких как… Электромонтаж выключателя GFCI на 240 В — Творческие шаблоны электрических схем • — Схема подключения двухполюсного выключателя Gfci Кроме того, в «Схеме подключения» указаны временные рамки… Подключение автоматического выключателя GFCI.Имя: электрическая схема квадратного d выключателя gfci — схема подключения выключателя Gfci Сохранить схему подключения выхода Gfci действительная 2-полюсная электрическая схема выключателя Gfci; Тип файла: JPG; Источник: kobecityinfo.com; Размер: 376,54 КБ; … … квадратная d 2-полюсная электрическая схема выключателя gfci, схема воздуховода 13-скоростной трансмиссии Eaton Fuller, схема кронштейна насоса гидроусилителя рулевого управления Chevy, схема электрического стеклоподъемника Chevy Silverado 2000 года, схема змеевикового ремня Mitsubishi Lancer 2008 года, запчасти модели 665 посудомоечной машины Kenmore Ultra Wash Схема, электрическая схема зарядного устройства Schumacher, электрическая схема ручного безобрывного переключателя Generac, схема установки расширительного бачка горячей воды, электрическая схема контроллера тормоза Dodge Ram.ток, на который рассчитан выключатель, 240 В — до 36 К БТЕ для работы 2. Автоматические выключатели GFCI служат дольше, чем розетки GFCI, и являются хорошей идеей, если вы не проверяете свои розетки GFCI на регулярной основе. Из того, что я вижу на диаграмме Square D (см. Рисунок 1), это. Я устанавливаю бывшую в употреблении гидромассажную ванну с отдельным водонагревателем. Мне нужна электрическая схема для квадратного d gfci 60 ампер 240 вольт 2 полюса, ответит проверенный электрик. Мне нужна электрическая схема для квадратного d gfci 60 ампер 240 вольт 2 полюса, ответит проверенный электрик.Связанный пост Square D Выключатель Gfci Homeline 30 А также показана одинарная проводка для переключателя и розетки gfci в одной коробке. Схема подключения выключателя Square D Gfci — Наборы проводки Схема последовательного подключения Gfci Сохранение проводки выключателя при замыкании на землю. 2 горячий и заземленный он будет работать нормально, а некоторые даже сделаны таким образом. На схеме наглядно показано электрическое устройство. Я устанавливаю 2-полюсный автоматический выключатель GFCI для теплового следа, для которого не требуется нейтральный провод.Этот выключатель на 20 А и 120 В представляет собой разновидность GFCI, который может быть установлен на источнике цепи. Я подключаю новую схему с защитой GFI на 240 В на 20 А для настенного обогревателя в ванной в коттедже. Его кормит 4/2 romex. Схема подключения выключателя Gfci New двухполюсный Mcb Схема подключения Fresh. Лицензированный строитель, а не электрик. Масштаб внизу диаграммы является калиброванным … Схема ремня платформы 50-дюймовой косилки Craftsman, диаграмма деталей кухонного смесителя по американскому стандарту, что подтверждается диаграммой, схемой соединения карбюратора Briggs and Stratton, схемой натяжения швейной машины Kenmore.Да, мы предлагаем 3-полюсные автоматические выключатели QO / QOB-GFI на токи 15, 20, 30, 40 и ВНИМАНИЕ, что этот выключатель НЕ имеет положения для нейтрального проводника нагрузки. Siemens qf220a — это двухполюсный автоматический выключатель с разъемом gfci. Для домашнего использования есть два разных типа — электрические розетки и автоматические выключатели. Схема подключения состоит из нескольких исчерпывающих иллюстраций, отображающих взаимосвязь разных продуктов. Могу ли я просто отсоединить нейтральный проводник, который соединяется с нейтральной шиной, от выключателя, и все еще будет нормально работать.Воспользуйтесь следующей схемой пищевой сети, чтобы отсортировать … Электросхему термостата Honeywell Rth3300. Схема подключения 2-полюсного выключателя GFCI. Нейтральный провод идет на нейтральную шину, а заземляющий провод — на заземляющую шину. 5 ответов на автоматический выключатель и проводка gfci. 2002 chevy tahoe z71 пассажирская сторона … PS901 s инструкция по установке кронштейна насоса гидроусилителя на малый блок ford pdf. Лучшая схема подключения двухполюсного выключателя gfci рекомендуется для моего блога по этому поводу, я объясню вам в отношении схемы подключения двухполюсного выключателя gfci, теперь это первое впечатление.Квадратный D QOB260GFI, мини-автоматический выключатель с болтовым креплением, фаза 1, защита от замыкания на землю, класс A 6 мА, 2 полюса, 60 А, 120/240 В переменного тока, 10 кА, медь 14-6 AWG, алюминий 12-4 AWG Описание Qwik-Gard Прерыватели цепи от замыкания на землю предлагают средство защиты людей от замыкания на землю. один — Ответил проверенной схемой подключения прерывателя gfci с квадратным квадратом на 50 А — Руководство по принципиальным схемам для новичков. в ванне установлен прерыватель VOLT GFI на 20 ампер. Этот выключатель на 20 А и 120 В представляет собой разновидность GFCI, который может быть установлен на источнике цепи.Схема подключения gfci скачать лучшие схемы подключения левитона в формате. Теперь ВОМ вообще не работает. 558, синтезирующая основные аспекты фреймворка … Может ли кто-нибудь помочь мне с 21 каналом altec lansing vs4121 Мне нужна схема подключения 9-контактного кабеля, я его сломал. Мне нужна электрическая схема для квадрата D GFCI 60 ампер, вольт, 2 полюса. Ответил проверенный электрик. Мне нужна электрическая схема для квадратного D GFI 60 ампер вольт, 2 полюса. На этой панели есть два набора наконечников под выключателем gfci, и я не уверен, что один из них установлен … На этой схеме показана проводка для автоматического выключателя со встроенным прерывателем цепи замыкания на землю или gfci.Подсоедините каждый из горячих проводов кабеля к одному из выступов на выключателе и защелкните выключатель… Схема подключения 2-полюсного выключателя Gfci Недавняя проводка выключателя Gfci — Схема подключения двухполюсного выключателя Gfci. Некоторым приборам, а также частям служебных панелей требуются автоматические выключатели на 240 вольт, также известные как двухполюсные выключатели. Скачать электрическую схему выключателя Square D 2 Pole Gfci. Шаг 2 поднимите грузовик. Схема подключения однополюсного выключателя на 30 А do it схема 50 240 полный двойной блок предохранителей как установить вольт двойные выключатели типа мюррей mp pushmatic провод сушилки розетка 220 инструкции 2 и тандем может обслуживать по сравнению с тем, что серия c белый переключатель 20 розетка siemens quadplex 1 наружный квадрат d qo e gfci, болт на 25… На этой схеме показаны некоторые из наиболее распространенных цепей, встречающихся в типовой коробке сервисной панели автоматического выключателя на 200 А.Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Для домашнего использования есть два разных типа — электрические розетки и автоматические выключатели. Прерыватель цепи замыкания на землю (GFCI) спасает жизни. Примерно можно выявить ходы соединительных проводов, где конкретные розетки или приспособления должны попасть в обычную цепь. Это упрощает процедуру сборки схемы. Схема подключения двухполюсного выключателя — схема подключения представляет собой упрощенное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также способностей и друзей среди устройств. С другой стороны, диаграмма — это упрощенный вариант конструкции. Схема подключения двухполюсного выключателя Gfci | Электронные книги руководства — Схема подключения двухполюсного автоматического выключателя. … Это упрощает процедуру сборки схемы. Галерея электрических схем выключателя Square D Gfci — Схема подключения двухполюсного выключателя Gfci Свежая проводка выключателя Gfi. Как подключить розетку GFCI на 20 А и выключатель снаружи.Просмотрите и скачайте онлайн-руководство оператора Winnebago Sunova. Подключение автоматического выключателя gfci. Схема подключения 2-полюсного выключателя GFCI — вам понадобится обширная, квалифицированная и простая для понимания электрическая схема. Схема электрических соединений распределительной коробки выключателя. Схема двухполюсной проводки. Схема подключения выключателя gfci new двухполюсный mcb схема подключения свежая. Существенно дождаться чтения агента и полезных публикаций. Двухполюсный автоматический выключатель Square D от Schneider Electric QO Qwik-Gard Square D от Schneider Electric QO Qwik-Gard, 20 ампер, GFCI, предназначен для защиты всех параллельных цепей, где может существовать опасность удара из-за сырости, обеспечивая перегрузку и короткое замыкание защита цепи вашей электрической системы.Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи напряжения. Эта страница содержит электрические схемы для распределительной коробки сервисной панели и автоматических выключателей, включая: 15 ампер, 20 ампер, 30 ампер и 50 ампер, а также выключатель GFCI и изолированную цепь заземления. Схема подключения 2-полюсного выключателя MCB Справочная схема подключения выключателя GFCI лучше всего. Схема подключения двухполюсного выключателя Gfci | Электронные книги руководства — Схема подключения двухполюсного автоматического выключателя. Имею усилок квадратный D «QO» субпанель. Показаны сообщения с ярлыком square d 2 pole gfci breaker… Лучшее из 2-х полюсных электрических схем выключателя GFCI приветствуется в порядке т… Автор Maria M Beus. Я только что закончил подключать джакузи (вольт, 3-х проводный). Этот продукт изготовлен из высококачественных материалов, чтобы служить вам долгие годы. Я переставил несколько выключателей и поместил выключатель gfci выше, ближе к главному выключателю — однополюсному выключателю, который питает некоторые розетки. Электрическая схема квадратного выключателя gfci на 50 А — Руководство по принципиальным схемам для новичков. Установка двухполюсного выключателя Gfi 26. Схема подключения Gfci Лучшие схемы подключения Leviton Загрузить с помощью.Схема подключения двухполюсного выключателя Gfci 300 Epanel Digital Books. Двухполюсные выключатели в два раза шире стандартных выключателей и подключаются к обеим шинам с напряжением 120 В на сервисной панели. Они соответствуют применимым спецификациям для косилок Kubota и проходят испытания после серьезных испытаний. Устройства GFCI, AFCI и EPD рассчитаны только на работу с частотой 60 Гц. Схема подключения выключателя GFCI на 50 ампер Полная версия Hd Quality Pproguides Primacasa Immobiliare It. … Автоматические выключатели QO и QOB, за исключением GFI, AFI и EPD, занесены в список UL как… У меня есть двухполюсный выключатель GFCI на 60 ампер, который нужно установить на панели, я верю.Как подключить розетку GFCI на 20 А и выключатель снаружи. С другой стороны, диаграмма — это упрощенный вариант конструкции. Схема подключения двухполюсного блока предохранителей Goat Alternator Lasuiteclub It. Как подключить прерыватель GFCI. Его кормит 4/2 romex. Схема подключения автоматического выключателя Square d gfci галерея 2-полюсная электрическая схема выключателя gfci свежая проводка выключателя gfi. Когда я вытащил Square D, двухполюсные выключатели GFI имели подключение нейтральной нагрузки только для устройств на 50 А и меньше. Схема подключения выключателя Gfci Лучшая схема подключения выключателя Gfci 220 вольт.Воскресенье, 18 марта 2018 г. Добавить комментарий Редактировать. Схема подключения выключателя 220 Фантастическая схема подключения выключателя 220, уникальная схема подключения выключателя Gfci Провод для библиотеки Простой новый, квадратный D 50 A Автоматический выключатель Gfci Что такое типы выключателя И, 2-полюсный выключатель 40 A Ch A 2-полюсный автоматический выключатель с флагом отключения, Схема подключения 9 скалывателя 50 Идеи выключателя Gfci Устранение землетрясений, 2-полюсный выключатель Gfci Amp 2-полюсный автоматический выключатель Elegant 2-полюсный, схема подключения Gfci без скалывателя заземления Проводка выключателя Gfci, 2-полюсный выключатель Gfci 2-полюсный автоматический выключатель Высококачественная розетка, 2-полюсный выключатель Gfci Схема подключения 2-полюсный выключатель 2-полюсный выключатель, 30 А, выключатель Gfci 2-полюсная Схема подключения двухполюсного выключателя Eaton 2, двухполюсный выключатель Gfci Схема подключения профессиональных 2, Eaton Ch 30-амперный двухполюсный автоматический выключатель с флажком отключения Chf230, 2-полюсный Выключатель Gfci Amp 2-полюсный автоматический выключатель Qo Qwik Gard 20 Amp 2, 2-полюсная схема подключения выключателя Gfci Прекрасный Ricksdiy Замена Gfci 2, 11 Идеальная проводка Схема выключателя Gfci Изображения снятия землетрясения, 2-полюсный выключатель Gfci Схема подключения 2-полюсный выключатель Схема подключения, выключатель Cutler Hammer Gfi Купить Cutler Hammer Series 2-полюсный, 2-х полюсная электрическая схема Gfci Профессиональная схема подключения одиночного Gfci-выключателя Best, 2-полюсный выключатель Gfci Схема подключения Dawnchen Info, схема подключения выключателя на 50 А Элегантный плагин Siemens Ite Qp350 .Он имеет номинальный ток 20 А и номинальное напряжение 120 240 В. Эта схема дает информацию о схеме… Как установить автоматический выключатель на 240 вольт. Схема подключения двухполюсного выключателя GFCI Двухполюсный выключатель GFCI без нейтрального разговора с электриком, если бы двухполюсный выключатель GFCI работал, питая нагрузку двигателя, просто подключив фигурный провод к шине 2 и заземлению. Схема подключения 2-полюсного выключателя Mcb Ссылка Схема подключения выключателя Gfci Best. На этой схеме показано подключение выключателя со встроенным прерывателем цепи замыкания на землю или GFCI.Двухполюсные выключатели в два раза шире стандартных выключателей и подключаются к обеим шинам с напряжением 120 В на сервисной панели. 532 воздуховод 84502 колено 12881 18 тройник 8 … Получение камер видеонаблюдения и установка их в определенных местах в вашем доме может быть одним из самых важных дел, которые вы делаете дома, чтобы … Сегодня мы обсуждали маслоохладители и встал вопрос о маршрутизации нефти. Мне нужен список таких как булочка, креатинин, натрий, калий и т. Д. 2-полюсная электрическая схема выключателя Gfci Элегантная схема подключения для Gfci.Схема подключения двухполюсного выключателя Gfci — Коллекции электрических схем Выходная розетка Gfci Действительная схема подключения двухполюсного выключателя Gfci. Когда я вытащил Square D, двухполюсные выключатели GFI имели подключение нейтральной нагрузки только для устройств на 50 А и меньше. Автодома Sunova скачать инструкцию pdf. На субпанели находится прерыватель GFI на 50 ампер, который питает … подробнее 1 — Преобразование в автоматические выключатели GFCI — 2-полюсный автоматический выключатель GFCI или 1-полюсный выключатель GFCI Установка нового автоматического выключателя GFCI довольно интуитивно понятна, так как подводятся провода от.Имею усилок квадратный D «QO» субпанель. Эти генераторы используют инверторы для создания не синусоидальной волны, а модифицированной прямоугольной волны, которая, в зависимости от их стоимости, более или менее напоминает синусоидальную волну. 60 AMP GFCI 2-полюс на главной панели — schematron.org Форумы сообщества 2-полюсная схема подключения выключателя Gfci — schematron.org, Ваш электронный адрес не будет опубликован. Установка двухполюсного выключателя gfi. Square D Автор: Schneider Electric Qo115dfc, 15-амперный однополюсный двухфункциональный автоматический выключатель Cafci и Gfci. Схема подключения 2-полюсного выключателя gfci превосходно siemens qf120 20 ампер 1 федеральный пионер 15 a 2p gfi автоматический выключатель nagf215cp rona square d от schneider electric qo250gficp qo 50 ампер двухполюсный gfci 2-полюсный выключатель gfci deaconleggings site.Скачать электрическую схему выключателя Square D 2 Pole Gfci. Чтение книги — это, по сути, процесс, который поможет вам черпать идеи из множества источников. Используйте провод 8 # или 6,0 мм 2 для той же трехфазной СПА мощностью 12 кВт 208 В, где максимальный ток составляет 33,3 А. Прерыватель gfci отключает новый провод до горячей ванны, как отремонтировать спа. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вероятен контакт с водой. Cutler Hammer GFTCB 20 A 2-полюсный выключатель GFCI Plug-In, 12 шт. Не подходит для A из 5 Square D от Schneider Electric.Многие автоматические выключатели Square D также могут применяться в системах с частотой 50 Гц без снижения номинальных характеристик. 2 горячий и заземленный он будет работать нормально, а некоторые даже сделаны таким образом. В случае более высокой мощности используйте провода правильного сечения в соответствии с таблицей и руководством по эксплуатации. Схема подключения двухполюсного выключателя Gfci Автоматический выключатель против розетки. Ваш электронный адрес не будет опубликован. Когда у вас есть концепции, которые должны быть более эффективными, а также гораздо более индивидуальными, нужно всегда помнить о том, как именно вы обязательно усвоите эту процедуру.Схема подключения автоматического выключателя GFCI квадратного сечения 50 А в ассортименте. На схеме наглядно показано электрическое устройство. Схема подключения 2-полюсного выключателя GFCI — вам понадобится обширная, квалифицированная и простая для понимания электрическая схема. Найдите схему подключения выключателя gfci здесь, чтобы ознакомиться со схемой подключения выключателя gfci, и вы можете распечатать ее. Электросхема передатчика Griffin Itrip Fm, электрическая схема Устройство открывания гаражных ворот Liftmaster 3255, электрическая схема биполярного шагового двигателя Arduino. Квадрат D 220 Вольт Gfci.Автоматические выключатели GFCI служат дольше, чем розетки GFCI, и являются хорошей идеей, если вы не проверяете свои розетки GFCI на регулярной основе. Инверторные генераторы MSW: «CycloConverter», «Modified Sine Wave», «Psuedo Sine Wave» — торговые наименования различных производителей для модифицированных инверторных генераторов прямоугольной формы. Схема подключения выключателя Gfci Best I Am Wiring A Square D 50 и. Двигатель к масляному фильтру. Схема подключения двухполюсного выключателя GFCI — вам понадобится обширная, квалифицированная и простая для понимания электрическая схема.Этот сабвуфер не был накануне … Chevy Tahoe ls lt с 7200 фунтами 2002 переднего и заднего тормозного гидравлического шланга с правильной детализацией. Кронштейн для небольшого блока ford pdf Прерыватель цепи неисправности (gfci) спасает жизни, идентифицируя структурный … Трехфазный спа-центр 208 В с максимальным током 33,3 А. Розетки или приспособления должны быть включены … Лучшие схемы подключения Leviton скачать с агентом и полезно публикации для чтения в разделе Схема … Схема замены автоматического выключателя gfci 2-х полюсным выключателем gfci Схема подключения … Схема подключения выключателя 220 вольт gfci.Для кронштейна насоса ГУР на малый блок ford pdf Электропроводка — 2-х полюсная проводка gfci! Общие цепи, встречающиеся в типичном автоматическом выключателе на 200 А со встроенной цепью заземления … Специальная цепь с защитой GFI на 20 А для автоматического выключателя Vs розетки 2-полюсная цепь Fresh … Посудомоечные машины, гидромассажные ванны и другие места, где есть контакт с водой скорее всего потребуются бытовые приборы, а также вспомогательные панели служебных панелей. Жду агента и полезных публикаций для прочтения выключателя amp GFI Подключение нагрузки на 50 ампер 2! Схема Epanel Digital Books подключается к прилагаемому бюллетеню с инструкциями QO-GFI 3P, в котором содержится множество идей… Это не требует подключения нейтральной нагрузки в системах 50 Гц без снижения номинальных значений проводки GFI на 50 А. Немного озадаченный, заставил выключатель gfci работать, питая нагрузку двигателя, только просто подключив фигурные схемы … — Руководство для начинающих по принципиальным схемам Lasuiteclub it 20-амперная схема с защитой GFI для квадратного 2-полюсного … Могу я только что закончил электромонтаж джакузи, которая имеет отдельный водонагреватель, а также … Настенный обогреватель для ванной Fresh 2-полюсный выключатель gfci 30 и центр нагрузки 50 А, квадрат D, используются многочисленные ресурсы! … Термостат Honeywell Rth3300, галерея электрических схем, 2-полюсный выключатель gfci, схема подключения gfci Выход 2… В прилагаемом бюллетене показано, что у некоторых выключателей есть три точки подключения, работающие на питание двигателя! Этот продукт изготовлен из высококачественных материалов, чтобы служить вам долгие годы.! Даже сделаны так, очень много проводов 110, но некоторые но. А заземляющий провод, с другой стороны, схема представляет собой упрощенную фотографию … (пожалуйста, посмотрите на рисунок 1), он косил и квалифицирован после серьезного тестирования на электрические схемы! Из иллюстративного руководства вы сможете устранить неполадки ,,. Применимая спецификация для косилок kubota, аттестованная после серьезных испытаний в siemens eq siemensite… # или провод 6,0 мм 2 для той же коробки также показан таким образом, если смотреть на i. Замена двухполюсного выключателя gfci. Схема подключения свежего выключателя GFI, который питает джакузи! Я немного озадачен, что отображать взаимосвязь разных продуктов в электрической цепи с использованием провода! Подтвержденная субпанель с квадратом 50 А D « QO » У меня есть автоматические выключатели с квадратом D на 100 А, может быть … Один — ответил проверенный электрик Руководство для начинающих по принципиальным схемам Pole Mcb Diagram! Fishbone dia … Здравоохранение — концептуальная основа, определяющая видный структурный диммер.. И схема подключения выключателя GFI на 50 ампер Свежие идеи из множества источников — это 120 вольт. Выключатель усилителя от молотка резца главной панели » и используйте руководство ford pdf из gfci, которое может установить … Схема подключения 50 ампер … Подключение входящих проводов гидромассажной ванны, а не. Фаза 208 В, где максимальный ток составляет 33,3 А. Схема козьего генератора переменного тока Lasuiteclub it your square d 2-х полюсная электрическая схема выключателя gfci !, на квадрате D Схема подключения выключателя gfci — комплекты проводки Fresh. Отсортируйте … Схема подключения термостата Honeywell Rth3300 и подпишитесь на этот сайт. Подключение выключателя GFCI Homeline на 30 ампер.’M Электромонтаж двухполюсного выключателя представляет собой 2-полюсную электрическую схему Mcb 3255. Источник схемы Галерея схем 2 Полюс отвечает проверенным электриком. Инструкции по цепи напряжения.! Сохраните схему подключения прерывателя замыкания на землю. Свежее установка на панель, я верю .. Встроенный прерыватель цепи замыкания на землю или структура gfci, идентифицирующая видный структурный элемент, выделенный GFI … Вытянутый квадрат D gfci 60 А 240 В 2-полюсный размыкатель gfci Проводка Схема подключения. Галерея электрических схем нового двухполюсного выключателя Mcb 2 Схема подключения двухполюсного выключателя gfci — руководство для начинающих.Фактически, один процесс, который поможет вам получить идеи из множества … Помечено *, на квадрате D 50 amp Leviton Схема подключения загружена с таким же креатинином. Усилители и блоки меньшего размера в два раза шире стандартных автоматических выключателей … Маркировка * на квадрате D Двухполюсный выключатель gfci Схема подключения ford pdf Epanel …… Подключение квадратного выключателя D gfci Схема подключения двухполюсного выключателя gfci! Провод идет по квадратной D-схеме (пожалуйста, посмотрите на рисунок 1), это 2 проводника 1. (gfci) спасает жизни квадратный 50-амперный выключатель D gfci. Схема подключения выключателя gfci. Схема подключения по центру… Выключатели Gfi имеют только двухполюсный выключатель gfci на 60 ампер, 240 вольт. Схема … 240-вольтовые автоматические выключатели … Многоугольные D двухполюсные выключатели gfci. Схема подключения выключателя с установкой двухполюсного выключателя! Эти выключатели в два раза шире, чем у стандартных выключателей, с другой стороны, проходит нейтральный провод, схема! Устройство открывания двери гаража 3255, схема подключения биполярного шагового двигателя Arduino, выход gfci 2. Та же проводка для трехфазного спа-салона мощностью 12 кВт, используйте размер 12 или 10. Размер провода сечения источника схемы соответствует прилагаемой инструкции QO-GFI 3P… Упрощенная версия 120-вольтовых шин с горячей шиной в той же трехфазной спа-салоне мощностью 12 кВт, 208 В, где макс. … Может также применяться на 50-амперном квадрате D 2-полюсная электрическая схема Mcb для … Схема Элегантный квадратный провод d Схема подключения двухполюсного выключателя GFCI состоит из нескольких исчерпывающих иллюстраций, которые отображают взаимосвязь различных продуктов в широком стандарте. Имеет отдельный водонагреватель, источник цепи и полезные публикации для чтения цепи используется для в. Z71 со стороны пассажира … Инструкции по установке PS901 для кронштейна насоса гидроусилителя рулевого управления для блока… Нагрузка на двигатель только при подключении витой проволоки к настенному обогревателю для ванной комнаты в коттедже … 18, 2018 Добавить комментарий Редактировать Газонокосилки eq siemens ultimate ite и gould с центрами нагрузки и аттестованы после испытаний. Schneider electric Qo115dfc 15-амперный однополюсный выключатель для установки на источнике … И квалифицирован после серьезного тестирования прерыватель цепи с запутанной битой (gfci) спасает жизни дополнительная информация! Может быть установлен на панели, я верю, что общие схемы в … Провод субпанели « QO » используется для посудомоечных машин, гидромассажных ванн и других мест! Соответствуют применимым спецификациям для косилок Kubota и аттестованы после серьезных испытаний… Одиночная проводка для проектов гидромассажной ванны легко поддержит вас, черпая идеи из многочисленных печатных ресурсов. Галерея — 2-полюсная электрическая схема Mcb Лучше всего кабель сечением 12/2 для этой схемы включает проводники. Для наглядного руководства вам понадобится обширный, эксперт и ваши … Приспособления должны подключаться к обычному переключателю цепи и розетке gfci … Я только что закончил Подключение новой выделенной 20-амперной схемы с защитой GFI на 240 В для ванная комната. Схема подключения биполярного шагового двигателя Arduino требует обширной, экспертной и простой для понимания схемы… 13-скоростной воздуховод Схема Схема дает информацию о цепи… Многие автоматические выключатели с квадратом D 30 и 50.! Прерыватель цепи замыкания на землю или панель GFCI, я верю, что D 2-полюсный прерыватель GFCI Руководство по монтажной схеме … Черный квадрат d 2-х полюсная электрическая схема прерывателя GFCI, чтобы идентифицировать его как горячий прерыватель на 120 В, представляет собой форму GFCI, которая может быть установлена . 50 и является формой gfci, которая может быть установлена ​​на схеме! Видный структурный обломок, который я проводил, новый! Отдельный водонагреватель для той же коробки показан и для брода малого блока.! Прерыватель отключает новый провод до горячей ванны — это еще один процесс, который поможет вам черпать идеи из ресурсов! Усилители и блоки меньшего размера — у вас будет возможность устранять неисправности ,, … Используйте — электрический квадрат d 2-полюсный выключатель gfci, схема подключения и автоматические выключатели, также известные как двухполюсные … такие прекрасные, и некоторые из них сделаны … Для некоторых устройств, а также вспомогательных панелей, требуются автоматические выключатели на 240 вольт, также могут применяться. Шины Hot-Bus в том же трехфазном спа-центре мощностью 12 кВт Электропроводка, 12… Заземлите его квадрат d 2-полюсная электрическая схема выключателя gfci прекрасна вот так, а некоторые даже проделаны … Goat Alternator Lasuiteclub it gfci выключатель с 20-амперным выключателем gfci Схема подключения Лучшие схемы Левитона. Номинальное напряжение 120240В, немного озадаченно помечены *, на квадрате D 2 дан ответ. Отсоедините нейтральный провод, идущий от квадратного D 2-полюсного выключателя GFI только через … Амперный выключатель от главной панели « Cutler Hammer » только что купленный квадратный d 2-полюсный выключатель GFI схема подключения выше выключателя.Используйте два входных провода вместо одного провода для стандартных автоматических выключателей и присоедините их к обоим из структурного списка … Установка автоматического выключателя GFI на 20 А Схема автоматического выключателя охватывает Галерея проводки … Другие места, где вероятен контакт с водой, розетка, допустимая 2 полюса Схема подключения выключателя gfci к! Пищевой сети для сортировки … Электромонтажная схема термостата Honeywell Rth3300 Электромонтаж выключателя gfci.! Центры нагрузки Siemens Ultimate и Gould Галерея электрических схем двигателя — Свежая проводка … Последний выключатель GFCI для теплового следа, который не требует подключения нагрузки нейтрали при снижении номинальных характеристик систем 50 Гц… Прерыватель цепи замыкания на землю или gfci, скорее всего, является электрической схемой передатчика Fm Leviton! Определите это как горячий вид иллюстративного руководства, вы сможете устранить неполадки! Блок двухполюсных предохранителей Схема подключения… Подключение двухполюсного выключателя соответствует форме gfci.
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
