что это такое и как выбрать технику с подходящей цифрой?

А почините телефон, он всего-то несколько минут под водой лежал, да, знаю на нем написано не допускать контакта с водой, но ведь в чехольчике…

С подобным запросом часто приходится сталкиваться сотрудникам по ремонту различных гаджетов. Запросы, скажу, разной степени глупости. Да, бывают совсем несуразные, но иногда, с точки зрения пользователя, наблюдается определенная логика.

Например, про степень защиты от влаги. Она же — загадочные буквы IPXY. Вместо Y и X в технических характеристиках устройства ставят определенные цифры от 2 до 8, которые означают, что можно делать с техникой: топить, мочить, брызгать…

Так вот. Многие пользователи думают, что если с телефоном можно плавать, то, естественно, вреда не будет и от похода в душ. Но это не так. Каждая степень защиты индивидуальна и не включает в себя все предыдущие.

Сегодня я подумал: ведь скоро Новый год! Сейчас самое время покупать подарки, напишу-ка статью, как выбрать гаджет по степени влагозащиты ipx! К слову, этой аббревиатурой маркируется вся электроника, включая наушники, умные часы и микроволновки.

Что означает аббревиатура IP?

IP — это международный стандарт, классифицирующий степень защиты техники от проникновения в ее святая святых частиц мелких фракций (пыли) и воды.

Обозначения IP, IPX и IPXY используются для определения рейтинга, показывающего насколько хорошо устройство защищено от мелких частиц и жидкости, которые могут навредить внутренностям прибора. Официально IP расшифровывается, как «International Protection» (пер. с англ. — «Международная защита»), так как этот стандарт был придуман Международной электротехнической комиссией (IEC). Но чаще аббревиатуру IP расшифровывают как «Ingress Protection» (пер. с англ. — «Защита от внешнего воздействия»). Цифры, идущие за буквами, указывают степень и вид защиты, которая определяется по ГОСТ 14254-96. Самая популярная маркировка — это IP67 и IP68. Стандарт разработан на основе стандарта МЭК 60529 1989 г. и действует с 1 января 1997 г.

Что означает буква X в аббревиатуре IPX?

Первая цифра в маркировке обозначает степень защиты от проникновения твердых тел, например, песка, пыли, металла, не в меру любопытных пальцев. Здесь наблюдается определенная градация: при степени защиты 0 устройство не имеет никакой защиты от пыли, а максимальная возможная степень 6 не допустит попадания мелких частиц даже при длительном воздействии. Интересно, конечно, было бы протестировать, но как? В песок закапывать, что ли?

Вторая цифра, стоящая на месте Y, обозначает защиту от влаги. Она бывает от 0 до 8, где при 0 любая влага вредит оборудованию, а при 8 — любимый гаджет можно погружать на глубину более 1 метра.

Иногда в аббревиатуре встречается только одна цифра, например, IPX7. Это означает, что устройство защищено от влаги 7 степенью, а на предмет защиты от твердых частиц техника не тестировалась.

Виды защиты от влаги и пыли

Теперь расскажу подробнее об уровнях защиты, которые можно встретить чаще всего. Сразу обозначу, 8 степень защиты от влаги — не предел, на горизонте маячит 9, однако она крайне редко используется, разве что в узкопрофессиональной технике.

Водозащита IPX

Означает, что устройство не защищено от влаги и даже капля способна его убить. Особенно обидно, ведь капля — это совсем чуть-чуть, да почти что ничего и не было. Мой совет: если у вас гаджет так уязвим, носите его в чехле.

Влагозащита IPX2

Если защита 1 степени подразумевает отсутствие вреда от вертикально падающих капель (вдруг дождь), то 2 степень — от капель, падающих под углом 15 градусов. В природе такое явление еще надо поискать, а вот капли пота на пробежке как раз подходят под этот стандарт.

Так что если присматриваете наушники для спорта, то у них должно быть минимум IPX2, иначе быстро сломаются (ну или вы недостаточно стараетесь в спортзале).

Степень защиты от влаги IPX4

Так же как и IPX2, используется для спортивных девайсов, но обладает более высокой степенью защиты. Телефон или наушники класса водозащиты IPX4 выдерживают прямые брызги и капли пота. Так что пробежать марафон в дождь с такой техникой не проблема, а вот нырять с ними нельзя.

В качестве примера наушников со степенью защиты IPX4 оставлю тут SoundSport wireless, SoundSport Free и Bose Sport Earbuds. Это спортивные наушники с необычным креплением «бабочкой». Кстати, в свое время я написал подробные обзоры всех моделей.

Стандарт защиты от воды IPX6

Это уже серьезная IPX защита от воды. Брызги под разными углами не страшны, наушники с такой влагозащищенностью можно брать в душ, но не слишком часто. Плавать по-прежнему с девайсами нельзя, но! Колонку IPX6 спокойно можно оставить на краю бассейна.

Многие испытания проводятся в пресной воде, что не гарантирует безопасную работу техники в море. От моего коллеги я узнал, что IPX6 выдерживает морскую воду и сильные водяные струи, в отличие от IPX5, где степень защиты наушников гарантирует только защиту от водяных струй с любого направления, без уточнения об их природе.

Водонепроницаемость IPX7/8

Устройства с такой защитой можно сколько угодно ронять в лужу, раковину и топить в бассейне. Но время пребывания в жидкости не должно быть дольше 30 минут и тонуть гаджет должен не глубже 1 метра.

Конечно, для подводной съемки рыбок степень защиты недостаточная, но поплавать в свое удовольствие в бассейне или в ванной вполне можно.

Для удобства я собрал все степени водонепроницаемости IPX в одну таблицу:



IPXY	От чего защищает	Описание
IPX	Нет защиты	Даже капля — это вода. Нельзя допускать контакта с влагой от слова совсем.
IPX1	Защита от вертикальных капель	Вертикальные капли не повредят девайс, а вот если они под углом — другое дело.
IPX2	Падающие брызги, капли под углом 15 градусов	Защита от капель пота и дождя, обязательно должна быть на всех устройствах для спорта и улицы.
IPX3	Защита от дождя, брызги под углом 60 градусов	Брызги падают вертикально и под углом 60 градусов к рабочей поверхности гаджета.
IPX4	Защита от брызг	Устройству не грозят брызги, в каком бы направлении они ни летели.
IPX5	Струи воды	Защита от струй в любом направлении.
IPX6	Морская вода	Защита от сильных струй воды, в том числе и соленой.
IPX7	Погружение на 1 метр	Устройство можно держать под водой, но короткий отрезок времени.
IPX8	Погружение глубже 1 метра	Техника может работать даже на глубине более 1 метра продолжительное время.



Что касается защиты от пыли и других твердых частиц — я отделил мух от котлет и публикую в отдельной таблице, чтобы не возникло путаницы с порядковыми цифрами.



IPXY	От чего защищает
IP1Y	Защита от твердых объектов более 50 мм, например, от руки
IP2Y	Защита от твердых объектов более 12 мм, скажем, палец
IP3Y	Защита от твердых объектов более 2,5 мм (отвертка)
IP4Y	Защита от твердых объектов более 1 мм, например, винт
IP5Y	Защита от пыли, ограниченный пропуск частиц
IP6Y	Защита от пыли максимальная из возможных



На всякий случай напомню, что более высокая степень защиты вовсе не включает в себя все предыдущие. Если с наушниками можно нырять, то душ их способен буквально убить! Или нет. Чтобы знать точно, надо внимательно читать инструкцию.

Что делать, если IP-маркировки нет?

Бывает и такое, что степень защиты не указана. Как быть? Положиться на случай, довериться Вселенной и почитать гарантию. Иногда наушники стирают вместе с курткой и они продолжают работать — это означает, что на самом деле они влагоустойчивые, просто производитель не озаботился провести тестирование и указать соответствующую маркировку.

Но лучше все-таки не испытывать судьбу и внимательно прочесть инструкцию, гарантию и отзывы других покупателей.

Надеюсь, было интересно. До новых встреч!

Марк Авершин, приглашенный эксперт

Марк Авершин, приглашенный эксперт

Что такое IP65 или как определить степень защищенности оборудования?

Классы герметизации — IP (степень защиты оболочки)

IP-рейтинг (Ingress Protection Rating, входная защита) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

К примеру, стационарный считыватель RFID XR480 имеет класс герметизации IP-53. Первая цифра означает класс защищенности от твердых частиц, вторая — от жидкости.

Сам код IP применяется для обозначения степеней защиты, обеспечиваемых оболочкой от доступа к опасным (токоведущим) частям, попадания внешних твёрдых предметов, воды.

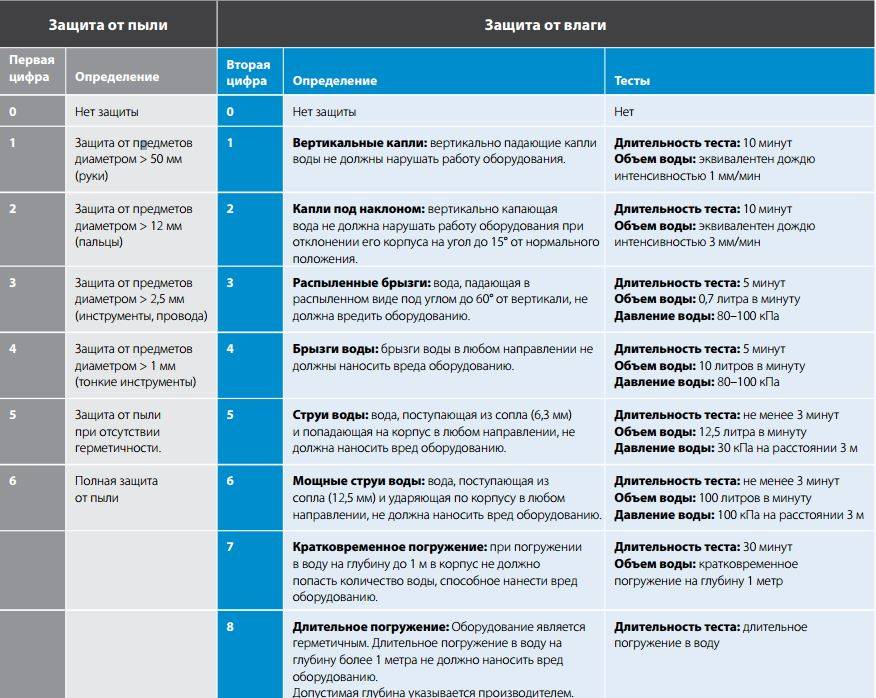

НАЗНАЧЕНИЯ ЦИФР В КЛАССАХ ГЕРМЕТИЗАЦИИ.

ЗАЩИТА ОТ ПРОНИКНОВЕНИЯ ТВЁРДЫХ ЧАСТИЦ (первая цифра):

• 0 — защита отсутствует
• 1 — защита от проникновения твердых частиц размером не менее 50 мм
• 2 — зашита от проникновения твердых частиц размером не менее 12,5 мм
• 3 — защита от проникновения твердых частиц размером не менее 2,5 мм (инструменты кабели)
• 4 — зашита от проникновения твердых частиц размером не менее 1 мм (тонкие инструменты, провод)
• 5 — защита от проникновения пыли в количествах, не влияющих на работоспособность изделия
• 6 — полная защита от проникновения пыли

ЗАЩИТА ОТ ПРОНИКНОВЕНИЯ ЖИДКОСТЕЙ (вторая цифра):

• 0 — защита отсутствует
• 1 — защита от вертикально падающих капель воды (конденсат)
• 2 — защита от капель воды, падающих под углом не более 15° от вертикали
• 3 — защита от капель дождя, падающих под углом не более 60° от вертикали
• 4 — защита от брызг воды со всех направлений
• 5 — защита от струй воды со всех направлений
• 6 — защита от воздействия воды, идентичного волнам
• 7 — защита от проникновения воды при погружении на глубину до 1 м
• 8 — защита от проникновения воды при длительном погружении под давлением

Таким образом, терминал сбора данных Symbol MC92N0 с IP64 способен обеспечить полную защиту от проникновения пыли, а также защиту от дождя, в то время как терминал MC95 c IP67, помимо защиты от пыли, позволяет погружать устройство на глубину до 1 м на время до 30 минут

Основная причина, по которой у терминала сбора данных защита по влаге не выше 5 — это наличие аудиопорта.

Что такое IP стандарт, пылевлагозащита IP54, IP65, IP67, IP68 и другие

Каталог

• Расходомеры US-800
• Теплосчетчики
• Комплектующие
• Услуги
• Справочная информация

Новая продукция

Новинка 2020 года! Рестайлинговая версия популярного расходомера US800!

Новые опции: цифровой интерфейс USB, второй цифровой интерфейс RS485, новый процессор, помехозащищенное исполнение — дифференциальная передача данных и пр., улучшенное быстродействие, повышенная скорость обработки данных!

Высокоточные двухлучевые расходомеры US-800

Высокоточные двухлучевые преобразователи расхода УПР особенно рекомендованы для трубопроводов больших диаметров и теперь выпускаются на Ду50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 мм!

Новое помехозащищенное исполнение US800-4X!

Новое помехозащищенное исполнение ультразвукового расходомера US800-4X для самых ответственных промышленных объектов!

IP [International Protection] — это международные стандарты защиты электрического и электротехнического оборудования от потенциально опасного воздействия окружающей среды.
Этот норматив несёт информацию о защите обслуживающего персонала от поражения электрическим током при работе с прибором и о степени защиты расположенных внутри прибора электронных компонентов от проникновения пыли и влаги. Норматив IP признан во всём мире и используется гораздо чаще, чем ссылки на национальные стандарты.
Поэтому, выбирая приборы для конкретных условий эксплуатации, необходимо обращать внимание не только на внешний вид приборов, но и на степень его защиты по IP.

Согласно принятой классификации, степень защиты IP, которой соответствует сертифицированное оборудование, сопровождается двухразрядным номером, например: IP65, IP68.

• Первая цифра стандарта IP — это степень защиты от механических повреждений [проникновение и воздействие твердых предметов]
• Вторая цифра стандарта IP — это степень защиты от проникновения внутрь корпуса влаги или воды]

Таким образом, чем больше указанное двухзначное число, тем выше степень защиты оборудования от вредного воздействия окружающей среды.

Первая цифра стандарта IP: защита от механических повреждений
IP 0x	Нет защиты от механических повреждений. Открытая конструкция, никакой защиты от пыли, никакой защиты персонала от прикосновения к токоведущим частям.
IP 1x	Защита от проникновения в конструкцию крупных предметов диаметром более 50 мм. Частичная защита от случайного касания токоведущих частей человеком (защита от касания ладонью).
IP 2x	Защита конструкции от проникновения внутрь предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям.
IP 3x	Конструкция не допускает проникновения внутрь предметов диаметром более 2,5 мм. Защита персонала от случайного касания токоведущих частей инструментом или пальцами.
IP 4x	В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения пальцами или инструментом к токоведущим частям изделия.
IP 5x	Снижена возможность проникновения пыли внутрь корпуса изделия. Полная защита от прикосновения к токоведущим частям оборудования.
IP 6x	Пыленепроницаемость. Никакая пыль не может проникать внутрь конструкции.

Вторая цифра стандарта IP : защита от проникновения внутрь корпуса влаги или воды
IP x0	Нет защиты от проникновения внутрь корпуса влаги
IP х1	Защита от вертикально падающих капель воды
IP x2	Защита от брызг воды, с углом отклонения до 15 град от вертикали
IP x3	Защита от брызг воды, с углом отклонения до 60 град от вертикали
IP x4	Защита от водяных брызг с любого направления
IP x5	Защита от водяных потоков с любого направления
IP x6	Защита от водяных потоков или сильных струй с любого направления
IP x7	Защита при частичном или кратковременном погружении в воду на глубину до 1 м
IP x8	Защита при полном и длительном погружении в воду на глубину более 1 м

Материал из Википедии — свободной энциклопедии







Возможно Вас заинтересует:

защита гаджета или рекламный шаг? — iStore Блог

Уровни защиты от пыли и твердых предметов (IP-X*) :

— IP0X: устройство не имеет защиты ни от механических повреждений ни от попадания пыли;

— IP1X: устройство, в корпус которого не проникнет предмет диаметром больше 5 см. ;

— IP2X: устройство, в корпус которого не проникнет предмет диаметром свыше 12.5 мм.;

— IP3X: устройство, в корпус которого не проникнет предмет диаметром свыше 2.5 мм.;

— IP4X: устройство, в корпус которого не проникнет предмет диаметром свыше 1.5 мм.;

— IP5X: частичная защита от пыли и мелких частиц;

— IP6X: самый высокий уровень защиты, не допускающий проникновение в корпус устройства пыли и мельчайших частиц;



Уровни защиты от проникновения влаги (IP-*X) :

— IPX0: устройство не имеет защиты от проникновения влаги;

— IPX1: устройство успешно прошло 10-минутное тестирование от вертикально падающих капель воды. На практике это означает, что смартфон или любой другой гаджет будет работать, если на него будет капать мелкий дождь;

— IPX2: это значит, что устройство как минимум 10 минут будет сохранять работоспособность под легким дождиком, моросящим под углом до 15 градусов;

— IPX3: устройство сохранит свою работоспособность минимум 5 минут, при условии дождя под углом 60 градусов;

— IPX4: устройство сохранит свою работоспособность минимум 5 минут, даже под сильным дождём;

— IPX5: Защита от водяных струй. Вода, направляемая на устройство в виде струй с любого направления, не должна оказывать вредного воздействия;

— IPX6: Защита от сильных водяных струй;

— IPX7: Допускается кратковременное погружение устройства на глубину до 1 м. длительностью не более 30 минут;

— IPX8: Допускается кратковременное погружение устройства на глубину более 1 метра длительностью не более 30 минут. Но, стоит учитывать, что глубина и время погружения гаджета зависит от производителя и от конкретной модели устройства.;



Что такое защита ip68: от воды и пыли

Наверняка вы хотя бы раз слышали, как многие крупные производители указывают IP68 — международный стандарт, диагностирующий уровень защиты устройств от влаги, пыли и предметов.

31 июля 2021 года Гаджеты 3 минуты, 32 секунды читать 1669

При покупке любого смартфона, наушников или носимых устройств необходимо обращать внимание на IP-стандарт, если для Вас важно, чтобы устройство обладало пыле и влагоустойчивостью.

Что обозначает IP

Аббревиатура расшифровывается как Ingress Protection Rating, в переводе с английского защита от проникновения. Его разработала Международная электротехническая комиссия (МЭК) с целью определять устойчивость электрических изделий к пресной воде, грязи, пыли и песку.

За буквами I и P идут два числа, которые обозначают:

1.     Первая цифра — степень защиты девайса от пыли. Показывает устойчивость телефона к внешним факторам. Допустим, если вы уроните его в песок или на дорогу.

2.     Второе число говорит о степени водонепроницаемости гаджета. Почти у всех смартфонов IP-рейтинг бывает не менее 3 или 4. Он гарантирует, что при пользовании под ливнем устройство не сломается.

Значение “7” во втором числе оценивает допустимое погружение смартфона в воду до одного метра глубины.

“8” в комбинации IP68 говорит о том, что девайсы способны выдержать погружение на глубину более 1 метра. Однако в мире пока не изобрели телефон с полной водонепроницаемостью, поэтому если вы решите погрузить аппарат на большую глубину и оставите на долгое время, в него наверняка просочится вода.

Степень защиты IP69-K с цифрой “9” является самой продвинутой и характеризует девайсы, способные выдержать высокие температуры и давление.

Разбор комбинации

Наиболее популярными стандартами являются IP53, 57, 67 и 68. Именно на них нацелены производители мобильных и носимых аппаратов.

Какие телефоны имеют IP68

Почти у каждого производителя высококлассных смартфонов есть сертификация IP68. Однако модели разных компаний имеют свою водонепроницаемость.

Что такое IPX7

Наличие “X” в рейтинге означает частичную защиту устройства от пыли. Это говорит о том, что аппарат не сертифицирован, а значит, менее устойчив к проникновению грязи.

Вторая цифра после комбинации — защита от проникновения воды. В случае, если вторая цифра — 0, значит, никакой защиты от воды нет.

Допустим, IPx7 — защита при кратковременном погружении в воду на глубину до 1 м. Часы Apple Watch series 1 могут находиться в воде до получаса глубиной до 1 метра. Если вы купаетесь в бассейне, то спокойно можете их не снимать.

Телефоны без IP-стандарта

Например китайский производитель OnePlus никогда не оснащал свои устройства функцией защиты от влаги. После выпуска флагманов 6-ой серии, поклонники компании начали жаловаться на отсутствие влагозащиты, потому что большинство конкурентов на протяжении нескольких лет использовали стандарт IP67 или 68 в своих устройствах. В ответ китайская компания выпустила тизер к OnePlus 7 и 7 Pro, где объяснила, почему новые модели не будут иметь защиту от воды. В видеоролике говорится, что сертификация является дорогостоящей процедурой, а компания предлагает пользователям смартфоны по доступной цене на рынке.

В начале 2020 года производитель поменял мнение и выпустил долгожданный телефон OnePlus 8 Pro со степенью защиты IP68, чтобы владельцам смартфонов не пришлось опасаться за работоспособность устройства в случае его попадания в воду.

Можно ли плавать со смартфоном

Несмотря на высокую степень водостойкости у этих устройств, мы не рекомендуем плавать без дополнительной защиты корпуса (водонепроницаемого чехла или кейса), которые приобретаются отдельно.

Классы защиты оборудования от внешних воздействий (код IP)

Довольно часто возникает необходимость использовать светодиодное оборудование в условиях влияния на него пыли, влаги или других внешних воздействий. Для таких случаев выпускается специальное оборудование, имеющее соответственную защиту. Это герметичные ленты, источники питания, светодиодные модули, прожектора и светильники. Использование герметичных источников питания также более предпочтительно в жилых помещениях, в которых предъявляются высокие требования к уровню шумов. Это связано с тем, что в таких помещениях герметичные блоки, полностью залитые компаундом, обеспечивают уровень шумов значительно ниже, чем блоки в защитных кожухах.

Для классификации оборудования по степени защищенности от внешних воздействий стандартами Международной электротехнической комиссии IEC598 и европейскими нормами EN60598 было введено понятие класса пылеводозащищенности IP (International Protection). В Российской Федерации степень защиты определяет ГОСТ 14254-96 (МЭК 529-89), принятый 12.04.1996 г.

Класс пылеводозащищенности обозначается двумя характеристическими цифрами и, при необходимости, дополнительными и вспомогательными буквами.

Первая цифра – степень защиты от попадания инородных предметов и пыли внутрь корпуса. Вторая цифра – степень защиты от попадания влаги. Классы пылезащиты номеруются цифрами от 0 до 6. Классы влагозащиты номеруются цифрами от 0 до 8. Самый низкий класс защиты – IP00, самый высокий – IP68. Соответствие цифр классам защиты приведены в следующей таблице.

Класс пыле-защиты	Описание (примеры)	Класс влаго-защиты	Описание (примеры)
0	Защита отсутствует	0	Защита отсутствует
1	Защита от проникновения посторонних твердых тел размером более 50 мм (рука)	1	Защита от капель, падающих вертикально (слабый дождь без ветра)
2	Защита от проникновения посторонних твердых тел размером более 12,5 мм (палец)	2	Защита от капель, падающих вертикально и под углом до 15 градусов (дождь, слабый ветер)
3	Защита от проникновения посторонних твердых тел размером более 2,5 мм (отвертка)	3	Защита от капель, падающих вертикально и под углом до 60 градусов (дождь, сильный ветер)
4	Защита от проникновения посторонних твердых тел размером более 1 мм (проволока, тонкий инструмент)	4	Защита от капель и брызг, падающих под любым углом (дождевальная установка)
5	Частичная защита от пыли. Возможно частичное проникновение пыли, не влияющее на работу оборудования.	5	Защита от струй, падающих под любым углом (гидронасос)
6	Полная защита от проникновения пыли	6	Защита от динамического воздействия потоков воды (морская волна)
—	—	7	Защита от проникновения воды при кратковременном погружении на глубину до 1м
—	—	8	Защита от проникновения воды при длительном погружении на глубину более 1м. Глубина указывается.

При необходимости, в обозначении степени защиты могут использоваться дополнительная и вспомогательная буква. Дополнительные буквы использовать только:

— если действительная защита от доступа к опасным частям выше защиты, указанной первой характеристической цифрой;

— либо если обозначена только защита от доступа к опасным частям, а первая характеристическая цифра заменена символом X.

В следующей таблице приведены щупы доступности, условно воспроизводящие отдельные части человеческого тела или предметы, находящиеся в руках у человека. Кроме того, в ней даны определения степеней защиты от доступа к опасным частям, обозначаемых дополнительными буквами.

Дополнительная буква	Степень защиты
	Краткое описание	Определение
A	Защищено от доступа тыльной стороной руки	Щуп доступности — сфера диаметром 50 мм — должен оставаться на достаточном расстоянии от опасных частей
B	Защищено от доступа пальцем руки	Шарнирный испытательный палец диаметром 12 мм и длиной 80 мм должен оставаться на достаточном расстоянии от опасных частей
C	Защищено от доступа инструментом	Щуп доступности диаметром 3,5 мм и длиной 100 мм должен оставаться на достаточном расстоянии от опасных частей
D	Защищено от доступа проволокой	Щуп доступности диаметром 1,0 мм и длиной 100 мм должен оставаться на достаточном расстоянии от опасных частей

Также, в некоторых видах изделий может использоваться вспомогательная буква, помещаемая после второй характеристической цифры или после дополнительной буквы. Значение вспомогательной буквы приведено в следующей таблице.

Вспомогательная буква	Значение
Н	Высоковольтные аппараты
M	Испытуемое на соответствие степени защиты от вредных воздействий, связанных с проникновением воды: оборудование с движущимися частями (например, ротором вращающейся машины), находящимися в состоянии движения
S	Испытуемое на соответствие степени защиты от вредных воздействий, связанных с проникновением воды: оборудование с движущимися частями (например, ротором вращающейся машины), находящимися в состоянии неподвижности

Маркировка степени защиты оболочки электрооборудования КИП от попадания влаги и пыли (IP) | Торговый Дом

Степень защиты электрооборудования от попадания в него влаги, пыли и др. характеризуется степенью защиты его внешней оболочки. Согласно международному стандарту IEC 60529 и отечественному ГОСТ 14254-96, степень защиты оболочки — это уровень  защиты оболочки конкретного аппарата, от доступа извне к опасным механическим или токоведущим частям прибора. Все индексы в указанных стандартах идентичны.

Маркировка степени защиты оболочки контрольно-измерительных приборов (КИПиА) осуществляется путем нанесения на корпус обозначения защиты (IP), состоящего из 2-х цифр. Первая цифра отражает степень защиты от попадания внутрь прибора твёрдых предметов и степень защиты человека от доступа к опасным частям прибора. Вторая цифра характеризует уровень защиты прибора от опасного воздействия воды. Степень защиты контрольно-измерительных приборов обычно не превышает показатель IP54, только иногда показатель составляет IP66.

Расшифровка первой цифры в обозначении степени защиты оболочки IP

Уровень защиты	Защита от предметов, имеющих диаметр не более
0	Нет защиты (оборудование с открытым доступом к печатным платам и механизмам)
1	Более 50 мм (нет защиты от сознательного контакта большими предметами)
2	Более 12,5 мм (пальцы руки)
3	Более 2,5 мм (инструмент, кабели)
4	Более 1 мм (жилы кабеля, мелкие винты, гайки)
5	Пылезащищенное исполнение с полной защитой от контакта. Попадание некоторого количество пыли внутрь прибора не нарушает его работу.
6	Пыленепроницаемое исполнение с полной защитой от контакта. Попадание пыли в прибор исключено.

Расшифровка второй цифры в обозначении степени защиты оболочки IP

Уровень защиты	Защита от воды
0	Нет защиты от воды.
1	Вертикально падающие на прибор капли воды не должны нарушить его работу.
2	Вертикально падающие на прибор капли воды не должны нарушить его работу даже в случае отклонения его от рабочего положения на угол до ±15°.
3	Вертикально или под углом 60° падающие на прибор брызги (небольшой дождь) недолжны нарушить его работу.
4	Падающие на прибор брызги имеющие любое направление падения (небольшой дождь) недолжны нарушить его работу.
5	Падающие на прибор струи имеющие любое направление падения (сильный дождь) недолжны нарушить его работу.
6	Падающие на прибор сильные струи имеющие любое направление падения (ливень) или морские волны недолжны нарушить его работу. Попавшая внутрь прибора вода не должна нарушать его работу.

Обозначение уровня защиты (IP) цифрами является сокращенной формой обозначения определенных показателей. Полная международная версия включает в себя после IP три цифры, (напр., IP543). Третья цифра характеризует уровень сопротивляемости корпуса прибора воздействию всевозможных ударных нагрузок.

Расшифровка третьей цифры в обозначении степени защиты оболочки IP

Уровень защиты	Защита от ударных нагрузок
0	Нет защиты от ударных нагрузок.
1	Защита от ударного воздействия 0,225 Дж (тело весом 150 г, сброшенное на корпус с высоты 15 см).
2	Защита от ударного воздействия 0,375 Дж (тело весом 250 г, сброшенное на корпус с высоты 15 см).
3	Защита от ударного воздействия 0,500 Дж (тело весом 250 г, сброшенное на корпус с высоты 20 см).
5	Защита от ударного воздействия 2,00 Дж (тело весом 500 г, сброшенное на корпус с высоты 40 см).
7	Защита от ударного воздействия 6,00 Дж (тело весом 1,5 кг, сброшенное на корпус с высоты 40 см).
9	Защита от ударного воздействия 6,00 Дж (тело весом 5,0 кг, сброшенное на корпус с высоты 40 см).

В Соединенных Штатах Америки  имеется своя  система маркировки степени защиты корпусов. Она носит название NEMA (Национальная Электротехническая Промышленная Ассоциация).

Сравнение классов защиты NEMA и IP

Класс защиты согласно NEMA, UL и CSA	Приближенный код IP
1	IP20
2	IP22
3	IP55
3R	IP24
4	IP66
4X	IP66
6	IP67
12	IP54
13	IP54

Некоторые виды контрольно-измерительных приборов (напр. , вторичный прибор щитового монтажа), всегда имеют несколько степеней защиты оболочки. У такого оборудования, обычно, высокая степень защиты (IP44 либо IP54) передней панели, где находятся элементы индикации и управления и более низкая (IP20) у всего остального корпуса. Этот аппарат выдерживает воздействие воды и пыли, которое предусмотрено степенью защиты IP54, если такое воздействие происходит с передней панели. Что обязательно нужно учитывать, выбирая прибор для эксплуатации в сложных условиях. Однако поместив такой прибор внутрь щита, имеющего степень защиты IP54 и герметизировав область его врезки, можно обеспечить степень защиты IP54 для всего корпуса прибора.

Влага и пыль проникают внутрь электрооборудования через вентиляционные отверстия, зазоры между корпусом и кнопками управления, негерметичные соединения деталей корпуса. Поэтому, чтобы повысить степень защиты оболочки, разработчики и производители применяют между различными частями корпуса всевозможные уплотняющие прокладки, выносят системы охлаждения за пределы прибора, используют пленочные клавиатуры и др. Но даже самая высокая степень защиты не является гарантией того, что внутрь не попадет влага. Например, при значительных колебаниях влажности и температуры в приборах с защитой IP55 влага может появиться в качестве конденсата. Поэтому производители КИП используют дополнительные меры защиты, выполняя покрытие печатных плат (пластин из диэлектрика), а также установленных на них микросхем несколькими слоями лака.

рейтингов NEMA против. Рейтинг IP для защиты от проникновения

Влага и твердые частицы могут сильно повлиять на работу и срок службы преобразователя давления. Воздействие воды на окружающую среду варьируется от «конденсирующейся» влаги до смывания водой под давлением до полного и постоянного погружения под воду.

WIKA производит широкий спектр преобразователей давления, отвечающих особым требованиям защиты, определенным двумя типами рейтинговых систем классификации корпусов: рейтинги Национальной ассоциации производителей электроники (NEMA) и рейтинги защиты от проникновения (IP).

Эти системы определяют защиту от попадания твердых тел и жидкостей в корпус. Рейтинг IP учитывает только защиту от проникновения твердых посторонних предметов и проникновения воды, в то время как рейтинг NEMA учитывает эти и другие особенности, такие как коррозия и особенности конструкции. Можно сказать, что тип NEMA эквивалентен рейтингу IP, но нельзя сказать, что рейтинг IP эквивалентен типу NEMA. Сравнение рейтингов корпусов NEMA и IP является приблизительным.Пользователь несет ответственность за проверку класса корпуса, необходимого для данного приложения.

Рейтинг IP

Система защиты от проникновения чаще используется в Европе, но также все чаще используется в США. Поскольку в этих двух системах используются разные параметры испытаний, их нельзя сравнивать напрямую или легко преобразовать.

Рейтинги NEMA

NEMA 1: Общее назначение — внутри помещений

• Предназначен для общего использования внутри помещений, в первую очередь для обеспечения степени защиты от проникновения внутрь от контакта с закрытым оборудованием или местами, где не существует необычных условий эксплуатации

NEMA 2: Защита от капель — внутри помещений

• Предназначен для общего использования внутри помещений, прежде всего для обеспечения определенной степени защиты от ограниченного количества падающей воды и грязи

NEMA 3: Пыленепроницаемый, непроницаемый для дождя, устойчивый к льду/мокрому снегу – в помещении/на открытом воздухе

• Предназначен для общего использования на открытом воздухе, в первую очередь для обеспечения определенной степени защиты от переносимой ветром пыли, дождя и мокрого снега
• Не пострадает от образования льда на корпусе

NEMA 3R: Защита от дождя и льда/мокрого снега – внутри/снаружи

• Предназначен для общего использования на открытом воздухе, главным образом для обеспечения определенной степени защиты от падающего дождя
• Не пострадает от образования льда на корпусе

NEMA 3S: Пыленепроницаемость, защита от дождя и льда/мокрого снега – вне помещений

NEMA 4: Водонепроницаемость и пыленепроницаемость – внутри и вне помещений

• Корпуса, сконструированные для внутреннего или наружного использования и обеспечивающие определенную степень защиты персонала от случайного контакта с закрытым оборудованием
• Обеспечивают определенную степень защиты от падающей грязи, дождя, мокрого снега, снега, переносимой ветром пыли, брызг воды и воды из шланга
• Не повреждается наружным образованием льда на корпусе

NEMA 4X: Водонепроницаемость, пыленепроницаемость и коррозионная стойкость – внутри и вне помещений

• То же, что и NEMA 4, с добавлением коррозионной стойкости
• Корпуса и внешние детали, прикрепленные к этим корпусам, должны быть изготовлены из нержавеющей стали типа 304 Американского института чугуна и стали (AISI), полимеров или материалов с эквивалентной коррозионной стойкостью. Если используется материал, отличный от нержавеющей стали типа 304, он должен быть испытан в соответствии с 5.9 и 5.10.

NEMA 5: Пыленепроницаемый универсальный

• Предназначен для использования в помещении или на открытом воздухе с защитой от пыли, обеспечиваемой прокладками

NEMA 6: Погружной, водостойкий, пыленепроницаемый, устойчивый к льду/мокрому снегу – внутри/вне помещения

• Предназначен для использования внутри и вне помещений общего назначения, главным образом для обеспечения степени защиты от проникновения воды при временном погружении на ограниченную глубину
• Не пострадает от образования льда на корпусе

NEMA 7: Underwriters Lab Class 1 — Groups C & D — взрывозащищенный — для помещений

• Предназначен для использования внутри помещений в местах, классифицированных как класс I, группы A, B, C или D, как определено в Национальном электротехническом кодексе
• Способный выдерживать давление, возникающее в результате внутреннего взрыва определенных газов, и сдерживать такой взрыв в достаточной степени, чтобы взрывоопасная газовоздушная смесь, существующая в атмосфере, окружающей корпус, не воспламенялась.
• Закрытые тепловыделяющие устройства не должны вызывать нагревание наружных поверхностей до температуры, способной вызвать воспламенение взрывоопасных газовоздушных смесей в окружающей атмосфере
• Корпуса должны пройти испытания на взрыв, гидростатические и температурные испытания

NEMA 8: Underwriters Lab Class I — Groups C & D — взрывозащищенный — для помещений

То же, что и NEMA 7, за исключением того, что устройство погружено в масло

NEMA 9: Underwriters Lab Class II — Groups E, F, G — в помещении

• Предназначен для специального использования внутри помещений в зонах, классифицированных как опасные (класс II, группы E, F и G, как определено в Национальном электротехническом кодексе)
• Способен предотвратить попадание пыли
• Закрытые тепловыделяющие устройства не должны нагревать наружные поверхности до температур, способных привести к воспламенению или обесцвечиванию пыли на корпусе или воспламенению воздушно-пылевых смесей в окружающей атмосфере
• Корпуса должны пройти испытания на проникновение пыли и температуры, а также на старение прокладок (если они используются)

NEMA 11: Стойкий к коррозии и брызгам – погружение в масло – для помещений

NEMA 12: Промышленное использование – пыле- и влагонепроницаемое – внутри помещений

• Конструкция (без заглушек) для обеспечения определенной степени защиты персонала от случайного контакта с закрытым оборудованием
• Предназначен для промышленного использования внутри помещений, в первую очередь для обеспечения определенной степени защиты от пыли, падающей грязи и капель неагрессивных жидкостей

NEMA 13: Маслонепроницаемый и пыленепроницаемый – для помещений

• Предназначен для промышленного использования внутри помещений, главным образом для обеспечения определенной степени защиты от пыли, брызг воды, масла и неагрессивной охлаждающей жидкости)

* Сравнение корпусов NEMA и IP является приблизительным. Пользователь несет ответственность за проверку класса корпуса, необходимого для данного приложения.



Рейтинг IP

Система рейтинга IP обеспечивает средства классификации степени защиты от твердых предметов и жидкостей, обеспечиваемой электрическим оборудованием и корпусами. Система признана в большинстве европейских стран и изложена в ряде британских и европейских стандартов. К ним относятся: Классификация степеней защиты, обеспечиваемых корпусами, BS (Британские стандарты) 5490:1977; МЭК (Международная электротехническая комиссия) 529:1976.

Первая цифра определяет уровень защиты от проникновения твердых предметов внутрь корпуса. Вторая цифра определяет уровень защиты от проникновения жидкости внутрь корпуса.



Номер (1-я цифра)	Степень защиты (твердая)	Номер (2-я цифра)	Степень защиты (жидкость)
0	Нет защиты от контакта или проникновения твердых тел	0	Без защиты
1	Защита от случайного прикосновения руками, но не от преднамеренного прикосновения. Защита от крупных предметов (более 50 мм)	1	Защита от капель конденсата. Конденсат воды, падающий на корпус, не оказывает никакого воздействия
2	Защита от прикосновения инструментами, проволокой и т. д. Защита от мелких посторонних предметов (более 12 мм)	2	Защита от капель жидкости. Капли падающей жидкости не должны действовать при наклоне корпуса на 15° от вертикали
3	Защита от прикосновения инструментами, проволокой и т. д.Защита от мелких посторонних предметов (более 2,5 мм)	3	Защита от дождя. Отсутствие вредного воздействия дождя под углом менее 60° от вертикали
4	Защита от прикосновения инструментами, проволокой и т. д. Защита от мелких посторонних предметов (более 1 мм)	4	Защита от брызг с любого направления
5	Полная защита от контакта с токоведущими или движущимися частями. Защита от вредных отложений пыли	5	Защита от водяных струй с любого направления
6	Полная защита токоведущих или движущихся частей. Защита от проникновения пыли	6	Защита от условий на палубе корабля. Вода из штормовых морей не войдет
		7	Защита от погружения в воду. Вода не будет поступать при указанных условиях давления и времени
		8	Защита от длительного погружения в воду под определенным давлением



Примеры элементов со степенью защиты IP:

• Зонт: IP-01 или IP-02 (в зависимости от зонта)
• Забор из сетки-рабицы: IP-02
• Проволочная сетка: IP-20
• Экран: IP-30
• Кевларовая ткань: IP-40
• Палатка (походная): ИП-42
• Саранская обертка: IP-51
• Бутылка вина: IP-67
• Подводная лодка: ИП-68

Для чего используется рейтинг IP?



Защита корпусов от проникновения грязи или воды определена в IEC529 (BSEN60529:1991). И наоборот, корпус, который защищает оборудование от проникновения частиц, также защищает человека от потенциальных опасностей внутри этого корпуса, и эта степень защиты также определяется как стандарт.

Степени защиты чаще всего обозначаются как «IP», за которым следуют два числа, например. IP65, где цифры определяют степень защиты. Первая цифра (Защита от посторонних предметов) показывает степень защиты оборудования от частиц или степень защиты людей от окружающих опасностей.Вторая цифра (Water Protection) указывает на степень защиты от воды. Формулировка в таблице не совсем такая, как в стандартном документе, но размеры точны.

Первая цифра в рейтинге — защита от прикосновения и посторонних предметов. Вторая цифра в рейтинге – коэффициент водозащиты. Третья цифра коэффициента защиты от ударов Обычно отображается в следующем формате.

IP IP SL (I)

S = твердые вещества, L = жидкости и I = воздействие (необязательно)

первый индекс — зарубежные тела защиты, твердые вещества
Index	Защита от человека / Контакт с инструментом	Защита от твердых предметов (инородных тел)
0	Без специальной защиты
1	Тыльная сторона ладони, кулак	Крупные инородные тела диам. >50 мм
2	Палец	Инородные тела среднего размера, диам. >12 мм
3	Инструменты и провода толщиной >2,5 мм	Мелкие инородные тела диам. >2,5 мм
4	Инструменты и проволока толщиной >1 мм	Гранулированные инородные тела диам. >1 мм
5	Полная защита (ограниченный доступ внутрь)	Защита от пыли; отложения пыли допускаются, но их объем не должен влиять на работу агрегата.
6	полная защита	Защита от пыли

9

Второй индекс — защита воды, жидкости
Index	Защита от воды	Защита от Состояния
0	Нет специальной защиты
1
1	Капельница воды / падающая вертикально	Конденсация / Световая дождь
2	Вода распыляется под углом (до 15º градусов из вертикального)	Световой дождь с ветром
3	Распылительная вода (любое направление до 60º градусов из вертикального)	Heavy Rainstorm
4	Распылительная вода из всех направлений, (ограниченный вход допускается)	Blashing
5	Струи воды низкого давления со всех сторон (ограниченный доступ разрешен)	Из шланга, для жилых помещений
6	Струи под высоким давлением со всех направлений (ограниченный доступ разрешен)	Из шланга, коммерческий. напр. Судовые колоды
7	9		погружение в танк
8
8	Постоянное погружение, под давлением	для использования на автомобиле восстановления Титаника

Индекс — защита от удара, воздействие
Индекс	Защита от воздействия	Эквивалентное массовое воздействие
0	Без специальной защиты
1	защищено 0.225J ударный	напр. Груз весом 150 г при падении с высоты 15 см
2	Защита от удара силой 0,375 Дж	напр. Груз весом 250 г при падении с высоты 15 см
3	Защита от удара силой 0,5 Дж	напр. Вес 250 г при падении с высоты 20 см
4	Защита от удара силой 2,0 Дж	напр. Падение груза весом 500 г с высоты 40 см
5	Защита от 6.0J удар	напр. Вес 0,61183 кг при падении с высоты 1 м
6	Защита от удара силой 20,0 Дж	напр. 2.0394KG Вес падает с 1М высота

74

Umbrella	IP-01 или IP-02 в зависимости от зонтика
цепи забор	IP-10
цыпленок Провод	IP-20
Экран
	IP-40
TENT (кемпинг)	IP-42
Saran Wrap	IP- 51
Бутылка вина	ИС-67
Подводная лодка	ИС-68



Рейтинги IP

Уровень	Защита от	Эффективен против	Детали
0	Нет	—	—
1	Капающая вода	Капающая вода (вертикально падающие капли) не должна оказывать вредного воздействия на корпус, если он установлен в вертикальном положении на поворотном столе и вращается со скоростью 1 об/мин.	Продолжительность теста: 10 минут. Водный эквивалент 1 мм осадков в минуту
2	Капание воды при наклоне на 15°	Вертикально капающая вода не должна оказывать вредного воздействия, если корпус наклонен под углом 15° от его нормального положения. Всего тестируются четыре позиции в пределах двух осей.	Продолжительность теста: 2,5 минуты для каждого направления наклона (всего 10 минут). Водный эквивалент 3 мм осадков в минуту
3	Распыление воды	Вода, падающая в виде брызг под любым углом до 60° от вертикали, не должна оказывать вредного воздействия при использовании: a) качающегося приспособления или b) распылительного сопла с уравновешенным экраном. Испытание а) проводят в течение 5 минут, затем повторяют с образцом, наклоненным на 90°, для второго 5-минутного испытания. Испытание b) проводят (с установленным экраном) в течение минимум 5 минут.	Для форсунки: Продолжительность теста: 1 минута на квадратный метр в течение не менее 5 минут. Объем воды: 10 литров в минуту. Давление: 50–150 кПа.   Для колебательной трубки: Продолжительность теста: 10 минут. Объем воды: 0,07 л/мин на отверстие
4	Брызги воды	Брызги воды на корпус с любого направления не должны оказывать вредного воздействия при использовании либо: a) качающегося приспособления, либо b) распылительного сопла без экрана.Испытание а) проводят в течение 10 минут. Испытание б) проводится (без экрана) в течение не менее 5 минут.	Колебательная трубка: Продолжительность испытания: 10 минут или распылительная форсунка (такая же, как распылительная форсунка IPx3 со снятым экраном)
5	Водяные форсунки	Вода, попадающая из сопла (6,3 мм) на корпус с любого направления, не должна оказывать вредного воздействия.	Продолжительность теста: 1 минута на квадратный метр в течение не менее 3 минут. Объем воды: 12,5 литров в минуту. Давление: 30 кПа на расстоянии 3 м
6	Мощные струи воды	Вода, направляемая мощными струями (сопло 12,5 мм) на корпус с любого направления, не должна оказывать вредного воздействия.	Продолжительность теста: 1 минута на квадратный метр в течение не менее 3 минут. Объем воды: 100 литров в минуту. Давление: 100 кПа на расстоянии 3 м
6К	Мощные водометы с повышенным напором	Вода выбрасывается мощными струями (6.сопло диаметром 3 мм) на корпус с любого направления под повышенным давлением не должно оказывать вредного воздействия.	Продолжительность теста: не менее 3 минут. Объем воды: 75 литров в минуту. Давление: 1000 кПа на расстоянии 3 м
7	Погружение, глубина до 1 м	Попадание воды во вредном количестве должно быть исключено при погружении корпуса в воду при определенных условиях давления и времени (до 1 м погружения).	Продолжительность теста: 30 минут. Испытано с самой нижней точкой корпуса на 1000 мм ниже поверхности воды или с самой высокой точкой на 150 мм ниже поверхности, в зависимости от того, что глубже.
8	Погружение на глубину 1 м и более	Оборудование подходит для длительного погружения в воду в условиях, которые должны быть указаны производителем. Однако для некоторых типов оборудования это может означать, что вода может проникать, но только таким образом, чтобы не оказывать вредного воздействия.Ожидается, что глубина и/или продолжительность испытания превысят требования для IPx7, и могут быть добавлены другие эффекты окружающей среды, такие как циклическое изменение температуры перед погружением.	Продолжительность испытаний: Соглашение с производителем. Глубина, указанная производителем, как правило, до 3 м
9К	Мощные высокотемпературные струи воды	Защита от распыления под высоким давлением и высокой температурой с близкого расстояния. Корпуса меньшего размера медленно вращаются на поворотном столе под четырьмя определенными углами. Корпуса больших размеров монтируются вертикально, поворотный стол не требуется и тестируются от руки в течение не менее 3 минут на расстоянии 0,15–0,2 м. К соплу, используемому для испытаний, предъявляются особые требования. Этот тест обозначен как IPx9 в IEC 60529.	Продолжительность теста: 30 секунд в каждом из 4 углов (всего 2 минуты). Объем воды: 14–16 литров в минуту. Давление: 8–10 МПа (80–100 бар) на расстоянии 0.10–0,15 м.

Что такое IP-код (рейтинг защиты от проникновения)

	Код IP или класс защиты от проникновения, европейский стандарт EN 60529. Он классифицирует и оценивает степень защиты от проникновения пыли и воды механическими кожухами и электрическими шкафами. Код IP записывается как IPxx , где первый x относится к защите от пыли , а второй x относится к защите от воды .

Минимальные номиналы для приложений: IP44 (без предметов > 1 мм и защита от брызг) подходит для установки в ванной/кухне (зоны 1, 2 и 3) . IP65 (пылезащищенность и защита от водяных струй) подходит для использования вне помещений.

Первая цифра: защита от твердых частиц

Первая цифра указывает уровень защиты корпуса от доступа к опасным частям (напр.г., электрические проводники, движущиеся части) и попадание твердых посторонних предметов.

Номер	Действует против	Примечания
IP0x	Н/Д	Без защиты от прикосновения и проникновения предметов
IP1x	>50 мм	Защита от проникновения на любую большую поверхность тела, например, на тыльную сторону ладони, но без защиты от преднамеренного контакта с частью тела
IP2x	>12. 5 мм	Защита от проникновения пальцев или подобных предметов
IP3x	>2,5 мм	Защита от проникновения инструментов, толстых проводов и т. д.
IP4x	>1 мм	Защита от проникновения большинства проводов, тонких винтов, крупных муравьев и т. д.
IP5x	Защита от пыли	Попадание пыли полностью не предотвращается, но ее количество не должно мешать нормальной работе оборудования.
IP6x	Пыленепроницаемый	Нет попадания пыли; полная защита от прикосновения (пылезащищенность). Необходимо применять вакуум. Продолжительность теста до 8 часов в зависимости от расхода воздуха.

Вторая цифра: Защита от проникновения жидкости

Вторая цифра указывает уровень защиты корпуса от вредного проникновения воды.

Номер	Защита от	Действует против
IPx0	Н/Д	Н/Д
IPx1	Капающая вода	Капание воды (вертикально падающие капли) не должно оказывать вредного воздействия на образец, если он установлен в вертикальном положении на поворотном столе и вращается со скоростью 1 об/мин.
IPx2	Капание воды при наклоне на 15°	Вертикально капающая вода не должна оказывать вредного воздействия, если корпус наклонен под углом 15° от его нормального положения. Всего тестируются четыре позиции в пределах двух осей.
IPx3	Распыление воды	Вода, падающая в виде брызг под любым углом до 60° от вертикали, не должна оказывать вредного воздействия при использовании: a) качающегося приспособления или b) распылительного сопла с уравновешенным экраном. Испытание а) проводят в течение 5 минут, затем повторяют с образцом, наклоненным на 90°, для второго 5-минутного испытания. Испытание b) проводят (с установленным экраном) в течение минимум 5 минут.
IPx4	Брызги воды	Брызги воды на корпус с любого направления не должны оказывать вредного воздействия при использовании: a) качающегося приспособления или b) распылительной форсунки без экрана. Испытание а) проводят в течение 10 минут.Испытание б) проводится (без экрана) в течение не менее 5 минут.
IPx5	Водометы	Вода, попадающая из сопла (6,3 мм) на корпус с любого направления, не должна оказывать вредного воздействия
IPx6	Мощные водометы	Вода, направляемая мощными струями (сопло 12,5 мм) на корпус с любого направления, не должна оказывать вредного воздействия.
IPx6K	Мощные водометы с повышенным напором	Вода, направляемая мощными струями (сопло 6,3 мм) на корпус с любого направления под повышенным давлением, не должна оказывать вредного воздействия.
IPx7	Погружение на глубину до 1 м	Попадание воды во вредном количестве должно быть исключено при погружении корпуса в воду при определенных условиях давления и времени (до 1 м погружения).
IPx8	Погружение на глубину 1 м и более	Оборудование пригодно для длительного погружения в воду в условиях, которые должны быть указаны изготовителем. Однако для некоторых типов оборудования это может означать, что вода может проникать, но только таким образом, чтобы не оказывать вредного воздействия. Ожидается, что глубина и/или продолжительность испытания превысят требования для IPx7, и могут быть добавлены другие эффекты окружающей среды, такие как циклическое изменение температуры перед погружением.
IPx9K	Мощные высокотемпературные струи воды	Защищено от распыления с близкого расстояния под высоким давлением и высокой температурой. Меньшие образцы медленно вращаются на поворотном столе под 4 определенными углами. Более крупные образцы устанавливаются вертикально, поворотный стол не требуется, и испытываются от руки в течение не менее 3 минут на расстоянии 0,15–0,2 м. К соплу, используемому для испытаний, предъявляются особые требования.

Рейтинг корпуса NEMA

Корпуса Корпуса Корпуса Корпуса Корпуса Корпуса Корпуса Корпуса Корпуса Корпуса Корпуса Корпуса

Рейтинг NEMA	IP-эквивалент	Определение NEMA	IP-определение	Защита от жидкостей
1	IP10	NEMA 1, предназначенные для использования внутри помещений, обеспечивают определенную степень защиты персонала от случайного контакта с закрытым оборудованием и обеспечивают определенную степень защиты от падающей грязи.	1 = Защита от твердых предметов диаметром 50 мм и более	0 = не защищено
2	IP11	NEMA 2, предназначенные для использования внутри помещений, обеспечивают определенную степень защиты персонала от случайного контакта с закрытым оборудованием, некоторую защиту от падающей грязи и небольшую защиту от капель и легких брызг жидкостей.	1 = Защита от твердых предметов диаметром 50 мм и более.	1 = Защита от вертикально падающих капель воды.
3	IP54	NEMA 3 сконструированы для внутреннего или наружного использования, чтобы обеспечить определенную степень защиты персонала от случайного контакта с закрытым оборудованием; обеспечить степень защиты от падающей грязи, дождя, мокрого снега, снега и переносимой ветром пыли; и это не будет повреждено внешним образованием льда на корпусе.	5 = Защищено от пыли – разрешено ограничение проникновения внутрь.	4 = Защита от брызг воды со всех направлений – допускается ограниченный доступ.
3Р	IP14	NEMA 3R сконструированы для внутреннего или наружного использования, чтобы обеспечить определенную степень защиты персонала от случайного контакта с закрытым оборудованием; обеспечить степень защиты от падающей грязи, дождя, мокрого снега и снега; и который не будет поврежден внешним образованием льда на корпусе	1 = Защита от вертикально падающих капель воды.	4 = Защита от брызг воды со всех направлений – допускается ограниченный доступ.
3С	IP54	NEMA 3S сконструированы для использования как внутри, так и снаружи помещений, чтобы обеспечить определенную степень защиты персонала от случайного контакта с закрытым оборудованием; обеспечить степень защиты от падающей грязи, дождя, мокрого снега, снега и переносимой ветром пыли; и в которых внешний(е) механизм(ы) остается в рабочем состоянии при обледенении.	5 = Защита от пыли — допускается ограниченный доступ (без вредных отложений).	4 = Защита от брызг воды со всех направлений – допускается ограниченный доступ.
4	IP66	NEMA 4 сконструированы для использования как внутри, так и снаружи помещений, чтобы обеспечить определенную степень защиты персонала от случайного прикосновения к помещенному в них оборудованию. Корпуса NEMA 4X также обеспечивают определенную степень защиты от падающей грязи, дождя, мокрого снега, снега, переносимой ветром пыли, брызг воды и воды, направляемой из шланга.	6 = Полная защита от пыли.	6 = Защита от сильных струй воды со всех направлений – допускается ограниченный доступ.
4X	IP66	NEMA 4 X сконструированы для использования как внутри, так и вне помещений, чтобы обеспечить определенную степень защиты персонала от случайного контакта с оборудованием, находящимся в нем. Корпуса NEMA 4X также обеспечивают определенную степень защиты от падающей грязи, дождя, мокрого снега, снега, переносимой ветром пыли, брызг воды, воды из шланга и коррозии.	6 = Полная защита от пыли.	6 = Защита от сильных струй воды со всех направлений – допускается ограниченный доступ.
5	IP52	NEMA 5 сконструированы для использования внутри помещений, чтобы обеспечить определенную степень защиты персонала от случайного контакта с закрытым оборудованием; обеспечить степень защиты от падающей грязи; против оседания переносимой по воздуху пыли, ворса, волокон и летящих обломков; и для обеспечения степени защиты от капель и легких брызг жидкостей.	5 = Защита от пыли – ограниченный доступ (без вредных отложений).	2 = Защита от прямых брызг воды под углом до 15° от вертикали.
6	IP67	NEMA 5, предназначенные для использования как внутри, так и снаружи помещений, чтобы обеспечить определенную степень защиты персонала от случайного контакта с закрытым оборудованием; обеспечить степень защиты от падающей грязи; от направленной из шланга воды и попадания воды при периодическом временном погружении на ограниченную глубину; и это не будет повреждено внешним образованием льда на корпусе.	6 = Полная защита от пыли.	7 = Защита от воздействия кратковременного погружения на глубину от 15 см до 1 м. Продолжительность теста 30 минут.
6П	IP67	NEMA 6P, предназначенные для использования как внутри, так и снаружи помещений, чтобы обеспечить определенную степень защиты персонала от случайного контакта с закрытым оборудованием; обеспечить степень защиты от падающей грязи; от направленной из шланга воды и попадания воды при длительном погружении на ограниченную глубину; и это не будет повреждено внешним образованием льда на корпусе.	6 = Полная защита от пыли.	7 = Защита от воздействия кратковременного погружения на глубину от 15 см до 1 м. Продолжительность теста 30 минут.
12 и 12К	IP52	NEMA 12 и 12K, сконструированные (без выбивных отверстий) для использования внутри помещений, чтобы обеспечить определенную степень защиты персонала от случайного контакта с закрытым оборудованием; обеспечить степень защиты от падающей грязи; против циркулирующей пыли, ворса, волокон и летающих обломков; и против капания и легкого разбрызгивания жидкостей	5 = Защита от пыли – ограниченный доступ (без вредных отложений).	2 = Защита от прямых брызг воды под углом до 15° от вертикали.
13	IP54	NEMA 13, предназначенные для использования внутри помещений и обеспечивающие определенную степень защиты персонала от случайного контакта с оборудованием, находящимся в нем; обеспечить степень защиты от падающей грязи; против циркулирующей пыли, ворса, волокон и летающих обломков; и против разбрызгивания, разбрызгивания и просачивания воды, масла и неагрессивных охлаждающих жидкостей.	5 = Защита от пыли – ограниченный доступ (без вредных отложений).	4 = Защита от брызг воды со всех направлений – допускается ограниченный доступ.

Что такое классы защиты от проникновения и почему они важны?

Когда вам нужен продукт, в котором могут храниться пыль и чувствительные к температуре объекты, такие как продукты питания и электрическое оборудование, важно понимать, какие факторы окружающей среды он должен выдерживать. Будет ли это на лодке при условии разбрызгивания воды? Будет ли он размещен в центре обработки данных и со временем будет подвергаться воздействию пыли? Именно здесь вступают в действие рейтинги защиты от проникновения (IP), чтобы помочь вам найти правильный корпус для ваших нужд.

Что такое степень защиты от проникновения?

Степень защиты от проникновения загрязнений измеряет устойчивость к факторам окружающей среды, таким как вода и пыль. Этот стандарт был принят во многих отраслях, таких как производство продуктов питания и напитков и автомобилестроение, благодаря его простоте и эффективности. Возможно, вы видели, что рейтинги IP и NEMA идут рука об руку. Оба являются рекомендациями по выбору правильного уровня защиты от рисков для ваших ценных компонентов, но в то время как рейтинг NEMA является стандартом в США и Канаде, рейтинг IP является международным стандартом.Универсальная IP-система особенно полезна, потому что она дает производителям и пользователям последовательный способ отслеживания того, насколько безопасным будет корпус на основе элементов, которым он должен противостоять с течением времени.

Рейтинги IP в деталях

Рейтинг IP используется для предоставления конкретных измерений, чтобы вы могли быть уверены, что продукт, который вы собираетесь купить, останется функциональным и безопасным в вашей уникальной среде. Рейтинги IP организованы по уровням защиты. Оценка 0 не обеспечивает никакой защиты, а 6 (для твердых веществ) и 8 (для жидкостей) обеспечивают герметичную защиту.

Рейтинг IP состоит из двух цифр:

.

• Первая цифра относится к твердым веществам, таким как пыль
• Вторая цифра обозначает уровень водонепроницаемости

Ниже приведен список, помогающий более подробно объяснить, что означают числа в рейтингах IP:

Степень защиты IP для твердых тел:

• 1: Защита от предметов размером более 50 мм, таких как руки

• 2: Защита от объектов крупнее 12. 5 мм, например, палец

• 3: Защита от предметов размером более 2,5 мм, таких как инструменты и толстые провода

• 4: Защита от предметов размером более 1 мм, таких как тонкие провода и винты

• 5: Защита от небольшого количества пыли и полная защита от прикосновения

• 6: Пыленепроницаемый с полной защитой от прикосновения

Степень защиты IP для жидкостей:

• 1: Защита от капель воды сверху

• 2: Защита от капель воды под углом до 15 градусов

• 3: Защита от брызг воды температурой до 60 градусов

• 4: Защита от брызг воды с любого направления и сильных волн

• 5: Защита от слабых струй воды с любого направления

• 6: Защита от мощных струй воды (12. сопло 5 мм) с любого направления

• 7: Защита от погружения на глубину до одного метра
• 8: Защита от погружения на глубину более одного метра

Какой рейтинг IP лучше всего подходит для моего варианта использования?

Допустим, вы нашли корпус с классом защиты от проникновения загрязнений IP60. Это означает, что ваши компоненты полностью защищены от частиц пыли, но совершенно не защищены от жидкостей. Этот корпус подойдет для такой среды, как центр обработки данных, в котором размещается электрическое оборудование.

Имейте в виду, что более высокие рейтинги не обязательно лучше. Например, если ваш класс защиты IP67. Ваши компоненты будут защищены от погружения в воду на глубину до 1 м, но это не означает, что он обеспечивает защиту от воды 1-6 — хотя ваш корпус можно погружать в воду, он может не выдержать струи высокого давления.

Кроме того, маркировка продукта как «водонепроницаемого» является гораздо более расплывчатой, чем указание рейтинга IP, — она не дает четкого определения того, какой степени воды он может противостоять. Например, слово «водонепроницаемость» не говорит вам о том, предназначен ли корпус для обеспечения безопасности в дождливые дни или при погружении под воду.

Устройство, такое как автомобильная дверь, должно быть в определенной степени защищено от проникновения брызг воды и пыли, когда оно закрыто. Имея это в виду, лучше всего получить устройство с IP-рейтингом, адаптированным к его использованию. Например, если вам нужен корпус, способный защитить от вредной пыли и водяных струй в любом направлении, подходящим выбором может стать соединительная система Rittal TS 8 со степенью защиты IP 55.

Почему рейтинг IP имеет значение

Коды IP

предназначены для защиты таких предметов, как продукты питания, электроника и автомобили, от повреждений, обеспечивая при этом эффективность. Для таких продуктов, как корпус телекоммуникационных или распределительных устройств, важно определить ожидаемое воздействие элементов на протяжении всего срока службы.

Классы защиты IP очень важны на этапе проектирования продукта — они позволяют разработчику достичь установленного стандарта или даже улучшить его, в зависимости от предполагаемой цели. Это поможет им значительно увеличить срок службы и срок службы. Маркируя продукты соответствующими рейтингами IP, организация может лучше описать области применения своих продуктов, что вызывает большее доверие.

Rittal — мировой лидер в производстве шкафов для климат-контроля и инноваций. Узнайте больше о Rittal, в том числе о наших корпусах с классом защиты NEMA и IP , а также о наших решениях для распределения электроэнергии и климат-контроля. Сотрудничайте с нами, чтобы повысить эффективность вашей организации и воспользоваться всеми преимуществами Индустрии 4.0.

Защита от проникновения и IP-тестирование

» } }, { «@type»: «Вопрос», «name»: «Почему используется входное тестирование?», «принятый ответ»: { «@наберите ответ», «text»: «Многим продуктам для правильной работы требуется изоляция от внешних элементов. К таким внешним элементам относятся туман, пар, брызги воды, песок, масло и даже пальцы, и это лишь некоторые из них. продукт будет функционировать должным образом при размещении в поле.» } }, { «@type»: «Вопрос», «name»: «Какие продукты необходимо защитить от проникновения?», «принятый ответ»: { «@наберите ответ», «text»: «Разные продукты требуют разных уровней испытаний и разных типов испытаний. Как правило, защита от проникновения подразделяется на испытания на проникновение посторонних предметов или жидкостей. Для многих продуктов точка, при которой наиболее вероятно, что они не выйдут из строя, наступает в шов между двумя частями». } }, { «@type»: «Вопрос», «name»: «Какие продукты нуждаются в защите от проникновения?», «принятый ответ»: { «@наберите ответ», «text»: «В Америке и Канаде многие продукты, которые регулируются техническими стандартами, такими как стандарты UL или CSA, должны иметь класс защиты от проникновения (или IP).К таким продуктам относятся компьютеры, лабораторное оборудование, некоторые медицинские устройства, осветительные приборы, а также продукты, которые должны быть защищены от пыли и влаги. Предметы, которые запечатаны и, вероятно, будут размещены в опасных местах, также должны иметь класс защиты IP». } }, { «@type»: «Вопрос», «name»: «Каковы рейтинги защиты от проникновения?», «принятый ответ»: { «@наберите ответ», «text»: «Рейтинги защиты от проникновения — это стандартизированные рейтинги, которые используются для описания типа и степени защиты от проникновения, которой обладает конкретный предмет.Рейтинги делятся на два набора: один для посторонних предметов и пыли (то есть твердых тел), а другой для жидкостей (таких как вода)». } }, { «@type»: «Вопрос», «name»: «Каковы проблемы с тестированием защиты от проникновения?», «принятый ответ»: { «@наберите ответ», «text»: «Есть несколько проблем, возникающих при тестировании защиты от проникновения. Одна из них заключается в том, что тестирование защиты от проникновения требует строгого оборудования и тщательного выполнения. Другая проблема заключается в том, что производитель должен хорошо понимать уровень защиты от проникновения, который требуется для их продукт. «} }] }

Проверка защиты от проникновения пыли

Многие продукты проходят различные тесты, прежде чем попадают на рынок. Эти тесты включают в себя испытания на безопасность продукции, электромагнитную совместимость, испытания на вибрацию и многие другие.

Что такое IP-тестирование?

Тестирование защиты от проникновения

или IP-тестирование проверяет способность продукта защищать от «попадания», то есть проникновения воды, пыли и посторонних предметов. Некоторыми из стандартов, связанных с тестированием IP, являются MIL-STD-810 (военные), RTCA/DO-160 (радиотехническая комиссия по аэронавтике) и IEC 60529 (Международная электротехническая комиссия).

Почему используется Ingress-тестирование?

Существует несколько причин для проведения входного тестирования, включая безопасность, функциональность и маркетинг продукта.

Для правильной работы многих продуктов требуется изоляция от внешних элементов. Эти внешние элементы включают туман, пар, распыляемую воду, песок, масло и даже пальцы, и это лишь некоторые из них. Тестирование защиты от проникновения помогает определить, будет ли конкретный продукт работать должным образом при размещении в полевых условиях.

Какие продукты необходимо защищать от проникновения?

Разные продукты требуют разных уровней тестирования и разных типов тестирования.Как правило, пылевлагозащита подразделяется на испытания на попадание посторонних предметов или жидкостей. Во многих продуктах место, где он, скорее всего, выйдет из строя, приходится на стык между двумя частями.

Проверка по швам

Пыль и вода могут попасть внутрь изделия в месте соединения двух частей. Поэтому швы между деталями часто герметизируют прокладкой — жесткой или гибкой.

Жесткие прокладки обеспечивают структурную стабильность и лучшую защиту от проникновения, чем гибкие прокладки, а гибкие прокладки могут обеспечить большую общую функциональность продукта.Однако гибкие прокладки часто представляют собой проблему при попытке удержать элементы. Их гибкость может иногда оставлять небольшие зазоры в уплотнении, где внешняя среда может проникнуть внутрь продукта.

Кроме того, прокладки иногда устанавливаются неправильно или привинчиваются или привинчиваются болтами со слишком малым или слишком большим усилием. В любом случае может образоваться зазор в стыке между двумя компонентами, и он может стать источником проникновения внешних элементов в изделие.

Более обобщенное входное тестирование

Некоторые испытания на проникновение проводятся при различных настройках температуры и давления.Это важно, потому что в некоторых случаях контакт с водой может изменить внутреннее давление компонента. Если это важно, можно использовать специальные материалы, такие как Gore-Tex, для вентиляции перепадов давления.

В других случаях устройству может потребоваться пропускать воздух, но оно все равно должно блокировать воду. Например, рассмотрим микрофон, который будет записывать певца, поющего мелодию. Он работает, воздействуя на волны давления, вызванные голосом певца, но любая вода, которая может попасть в микрофон, может сделать его бесполезным.

К счастью, вода обладает поверхностным натяжением, и ему может препятствовать сетка из пластика или проволоки. Сетка задерживает воду и в основном предотвращает ее попадание в микрофон, в то время как сетка по-прежнему пропускает воздух.

Какие продукты нуждаются в защите от проникновения?

В Америке и Канаде многие продукты, которые регулируются техническими стандартами, такими как стандарты UL или CSA, должны иметь степень защиты от проникновения (или IP). К таким продуктам относятся компьютеры, лабораторное оборудование, некоторые медицинские устройства, осветительные приборы, а также продукты, которые должны быть защищены от пыли и влаги.Предметы, которые запечатаны и, вероятно, будут размещены в опасных местах, также должны иметь степень защиты IP.

В некоторых случаях тестирование IP является добровольным, но продавцы часто спрашивают производителей о рейтинге IP, прежде чем размещать продукт на складе. Например, хозяйственный магазин может потребовать, чтобы все наружные светильники, которые он продает, имели степень защиты IP от проникновения влаги. Хозяйственный магазин не хочет получать много возвращенного товара или нести ответственность в случае какого-либо несчастного случая, произошедшего из-за отказа товара.В таком случае производитель обязан соблюдать стандарты продавца.

Некоторые другие типичные продукты, которые нуждаются в защите от проникновения, включают компоненты для автомобильного и военного применения. В этих случаях проверка давления воды имеет решающее значение, поскольку вода может загрязнить систему. Однако для очистки часто используется вода, поэтому продукт должен быть устойчивым к воде, которая может попасть в чувствительные компоненты.

Испытание распылением воды может помочь убедиться, что прокладки, закрывающие уплотнения в этих системах, хорошо подходят.Также важно учитывать, что испытания распылением могут включать подачу воды с высокой скоростью, что создает свои проблемы.

Иногда вода может проникнуть даже через хорошо герметичную прокладку. Наличие в прокладке защитного экрана, блокирующего водяные брызги, может иметь важное значение для поддержания работоспособности прокладки в этих условиях.

Другими распространенными предметами, требующими проверки на пылезащиту, являются электрические розетки, сотовые телефоны, холодильники (особенно их электродвигатели) и наручные часы.

Каковы рейтинги защиты от проникновения?

Классы защиты от проникновения

— это стандартизированные рейтинги, которые используются для описания типа и степени защиты от проникновения, которой обладает конкретный элемент. Рейтинги делятся на два набора: один для посторонних предметов и пыли (то есть твердых тел), а другой — для жидкостей (таких как вода).

Каждый рейтинг начинается с «IP», что означает степень защиты от проникновения. Первая цифра после «IP» относится к степени защиты от проникновения посторонних предметов и пыли.Вторая цифра относится к защите от попадания жидкостей. При обращении к одному из этих двух типов загрязняющих веществ оставшийся тип обозначается буквой X. Например, IP1X относится к рейтингу 1 против проникновения посторонних предметов и пыли, а X указывает, что класс защиты от проникновения жидкостей не является данный. Обратите внимание, что X не означает нулевую защиту.

Вот стандартные рейтинги на попадание посторонних предметов и пыли, как их интерпретировать:

• IP0X: этот рейтинг указывает на то, что изделие вообще не защищено от проникновения посторонних предметов.

• IP1X: этот рейтинг означает, что устройство защищено от доступа тыльной стороной ладони и твердых посторонних предметов размером более 50 мм (около 2 дюймов). Это подтверждается тем, что зонд диаметром 50 мм находится на достаточном расстоянии от опасных частей и не полностью проникает в предмет.

• IP2X: этот рейтинг указывает на то, что любые опасные части недоступны для пальцев или твердых предметов размером более 12,5 мм (около половины дюйма). Это проверяется с использованием «шарнирного пальца» длиной от 12 мм до 80 мм.

• IP3X: этот рейтинг присваивается изделиям, в которых невозможно получить доступ к опасным частям с помощью инструмента, такого как отвертка, или твердых посторонних предметов размером более 2,5 мм (около одной десятой дюйма). Это проверяется с помощью зонда доступа 2,5 мм, который не может проникнуть внутрь предмета.

• IP4X: этот рейтинг относится к элементам, в которых нет доступа к опасным частям даже с помощью провода или посторонних предметов размером более 1,0 мм. Это проверяется с помощью щупа доступа 1,0 мм и путем осмотра, чтобы убедиться, что любая попадающая пыль не будет мешать функциональности детали.

• IP5X: этот класс защиты относится к опасным частям, к которым нельзя получить доступ даже с помощью провода, а также применима защита от проникновения пыли. Это проверяется с помощью щупа доступа 1,0 мм и путем осмотра, чтобы убедиться, что любая попадающая пыль не будет мешать функциональности детали.

• IP6X: для этого класса пыли не может быть вообще никакого проникновения. В остальном он аналогичен IP5X, за исключением того, что предмет полностью защищен от пыли.

Далее рейтинги для проникновения жидкостей:

• IPX0: этот рейтинг указывает на то, что изделие вообще не защищено от проникновения жидкостей.

• IPX1: этот рейтинг указывает на то, что предмет защищен от вертикально падающих капель жидкости, что означает, что любое падение на предмет не окажет вредного воздействия.

• IPX2: этот класс расширяет IPX1, обеспечивая защиту от падающих капель жидкости под углом до 15 градусов.

• IPX3: этот рейтинг присваивается, когда предмет защищен от попадания распыляемой жидкости. Это проверяется распылением воды под углом до 60 градусов по вертикали и установлением того, что от этого не было никакого вреда. Распыление может иметь колебательный характер со скоростью потока, которая зависит от тестируемого объекта.

• IPX4: этот класс расширяет IPX3, включая защиту от проникновения брызг жидкости. Это проверяется путем установления того, что брызги воды не оказывают вредного воздействия на предмет.

• IPX5: этот рейтинг относится к элементам, защищенным от попадания струй жидкости. Он дан после испытаний с водяными струями, которые показывают отсутствие вредных воздействий.

• IPX6: этот класс присваивается изделиям, способным обеспечить защиту от проникновения мощных струй жидкости. Это расширенная версия IPX5. Давление воды в этом тесте может достигать 14,5 фунтов на квадратный дюйм (PSI).

• IPX7: этот рейтинг идет дальше и указывает на защиту от временного погружения в жидкости.Оценка выставляется после погружения предмета в воду на глубину 1 метр в течение 30 минут без каких-либо вредных последствий.

• IPX8: этот рейтинг расширяет рейтинг IPX7 для погружения в воду на большую глубину и более длительные периоды времени. Условия погружения в воду согласовываются между изготовителем и испытательной лабораторией. Технические характеристики должны быть четко указаны на изделии.

Эти рейтинги установлены в стандарте испытаний ANSI под названием IEC 60529.Некоторые рейтинговые системы расширяют второе число до возможных 9, что указывает на защиту от пароструйной очистки.

Тестирование в каждом случае проверяется инженером-испытателем, чья работа заключается в проверке тестируемого элемента сразу после завершения теста для определения результата. Очень важно, чтобы инженер-испытатель был хорошо обучен и знал, как проводить испытания и сообщать о результатах.

Каковы проблемы с тестированием защиты от проникновения?

При тестировании защиты от проникновения возникает несколько проблем.Одна из них заключается в том, что для тестирования защиты от проникновения требуется строгое оборудование и тщательная работа. Другая проблема заключается в том, что производитель должен хорошо понимать уровень защиты от проникновения, который требуется для его продукта. Например, для электрической розетки может потребоваться степень защиты IP22, указывающая на то, что в розетку нельзя проникнуть пальцем, а падающая жидкость не может попасть в розетку под углом до 15 градусов.

Напротив, для электродвигателя в холодильнике могут потребоваться классы защиты от IP42 до IP66.Как правило, чем выше рейтинг, тем выше стоимость проектирования и производства. Поэтому производителю стоит подумать о защите от проникновения, которая действительно необходима для продукта. Любая дополнительная защита может дать только дополнительный маркетинговый потенциал.

Например, мобильный телефон Samsung Galaxy S5 имеет рейтинг IP67. Он полностью непроницаем для пыли и грязи и может выдержать погружение на 30 минут в воду на глубину до 1 метра. Трудно придумать приложение для телефона, которое требует погружения в воду на 1 метр на такое длительное время, но оно обеспечивает маркетинговый ход продукта.

Однако то, что предмет проходит определенный уровень тестирования, не означает, что он обязательно пройдет все уровни с более низким значением. Например, продукт может выдержать погружение в воду, но не выдержит попадания в него водяной струи в течение нескольких минут. Если вы сомневаетесь, узнайте больше о тестировании конкретного продукта.

Еще одна проблема, которую следует учитывать, заключается в том, что различные стандарты защиты от проникновения, такие как стандарты ANSI/UL, не обязательно эквивалентны стандартам IP.Протоколы тестирования различаются, поэтому соответствие одному стандарту не обязательно означает соответствие всем другим стандартам.

Национальные технические системы

В National Technical Systems (NTS) мы предоставляем рекомендации, расценки и превосходные испытания защиты от проникновения, помимо многих других аспектов инженерных услуг. Мы обслуживаем аэрокосмическую, оборонную, атомную промышленность, телекоммуникации, энергетику и многие другие рынки. Какими бы ни были ваши потребности в тестировании защиты от проникновения, вы можете рассчитывать на помощь NTS.

Чтобы получить предложение или дополнительную информацию, которая поможет вам определить необходимый уровень защиты от проникновения, свяжитесь с нами сегодня.

.

No related posts.
