Картофелекопалка ккм 1 для мотоблока, доработка своими руками, чертежи

Ежегодная уборка урожая картофеля может пройти быстро и комфортно, если заменить ручной труд на использование специальных картофелекопалок для мотоблоков или минитракторов.

Применение специальных устройств  не просто значительно облегчит и ускорит процесс сбора урожая картофеля, но и существенно сохранит здоровье и хорошее физическое состояние, так как не требует таких титанических физических трудов, как ручная копка картофеля.

Картофельная копалка на тракторили мотоблок представляет собой навесное устройство, которое крепится на мотоблок или мини-трактор. Картофелекопалки имеют зубцы, которые во время движения вскапывают землю. В процессе движения по транспортеру, между зубцов агрегата остаются картофелины. Клубни автоматически либо помещаются  в специальный резервуар, либо выбрасываются в междурядье. Устройство само выкапывает и очищает от земли урожай, его остается только собрать с поверхности земли.

Приспособление позволяет очистить площадь участка от урожая гораздо быстрее и эффективнее, нежели при использовании ручного труда.

Картошка копатель на мотоблокможно приобрести в магазинах дачной или садовой техники, а можно изготовить и самостоятельно. Как сделать картофелекопалкумы обязательно более подробно рассмотрим ниже.

Достоинства и недостатки самодельных картофелекопалок

Смастерить самодельный агрегатвполне реально и довольно выгодно. Однако, у всего есть обратная сторона медали, поэтому минусы существуют и у самодельных копалок для мотоблока, хотя их и не так много.

Минусы самодельных картофелекопалок:

•  Процесс проектирования требует кропотливой работы, ведь необходимо найти чертежи. Даже готовые чертежи, найденные в сети, иногда требуют доработки и подгона «под себя»;
•  Вес самодельной картофелекопалки, сделанной своими руками, будет больше. Производители готовых копателей максимально картошки оптимизируют свою продукцию,  использую все возможности для уменьшения ее веса;
•  Больше расход горючего мотоблоком/мини-трактором при работе с  картофелекопалкой, сделанной своими руками ручной. Чем больше вес навесной картофелекопалки, тем больше расходуется больше горючего;

Плюсы самодельной картофелекопалки

•  Стоимость агрегата в итоге получается значительно ниже. Приспособление для копки картофеляот производителя стоит недешево, не каждый может себе его позволить. Себестоимость картофелекопалки в разы ниже готового варианта;
•  Индивидуальный проект под конкретный участок, почву и человека, который будет управлять процессом. Как упомянуто выше, даже готовый чертеж копалки, как правило, дорабатывается с учетом особенностей участка, почвы, собственной физической силы и т.д.
•  Усовершенствование в процессе разработки чертежа. Можно модернизировать устройство картофелекопалки, добавив дополнительные детали, которые могут повысить эффективность устройства;

Как видно, недостатки не слишком значительные. По крайней мере они не перевешивают достоинств создания картофеля копалки своими руками

. Однако, если речь идет об огромных площадях, картофелекопалка для трактораили мотоблока от производителя все же будет выгоднее. Самодельные устройства больше подойдутдля средних или маленьких участков с относительно небольшой площадью посадки.

Виды картофелекопалок

Рассматриваемые агрегаты подразделяются на два основных вида — стрельчатые и вибрационные (грохотные).

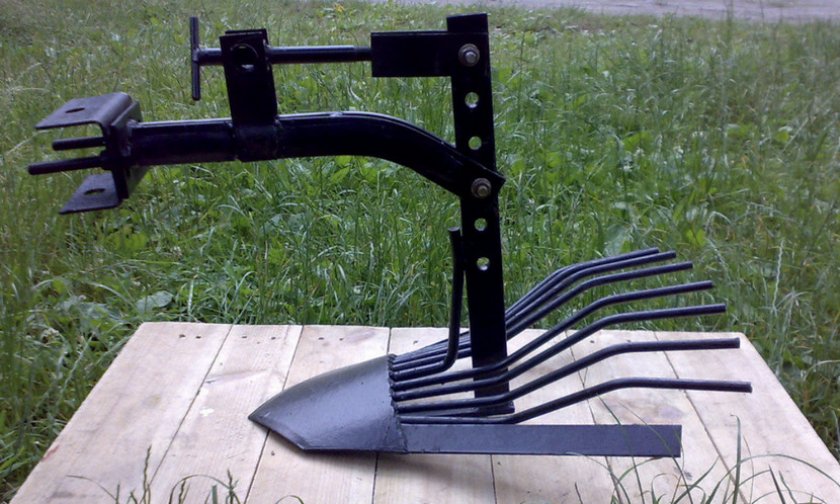

Стрельчатые копалки картофеля, их еще называются веерными, представляют собой лемех, к которому приварены наклонные прутья. Это самый простой вид устройства, способный крепиться к любому мотоблоку или небольшому трактору. Подобная картофелекопалка к мотоблокуделается довольно просто.

Принцип работы простой картофелекопалки заключается в подрезании лемехом пласта земли, вместе с урожаем, после чего земля проваливается между прутьев обратно, а клубни остаются остается на поверхности. Подобная конструкция эффективная только на неплотных грунтах.

Вибрационная или грохотная копалка для картофелясостоит из двух основных частей. Это лемех (плуг) и вибрационное сито, расположенное на опорных колесах. В процессе работы агрегата лемех выхватывает часть земли с клубнями и отбрасывает на просеивающую решетку.

Благодаря вибрации, земля просеивается, на решетке остаются только картофелины.

Несмотря на простоту и удобство в использования, а также высокую производительную эффективность, грохотная картофелекопалка для мотоблока своими руками изготавливается сложно и трудоемко. Впрочем, все сложности в процессе изготовления впоследствии с лихвой окупаются.

Наиболее популярные модели картофелекопалок

Сегодня существует несколько наиболее ходовых видов картофелекопалок: обычная ККМ-1, обычная ККМ-3, обычная Garden Scout, вибрационная Нева и вибрационная Полтавчанка. Рассмотрим более подробно каждую из моделей.

Картофелекопалка простая для мотоблока ККМ-1

•        Навес включает в себя лемех и посевную решетку;
•        Устройство хорошо подходит для мягких и средних почв, с уровнем влажности не более 25%;
•        Глубина копания составляет 20 см, а область возделывания — около 35 см;
•        Производительность конструкции колеблется от 0,05 га до 0,2 га в час;
•        ККМ-1 весит в среднем около 40 кг;
•        Скорость передвижения устройства 1-2 км/час;
•        Навес подойдет для мотоагрегатов типа Нева, Каскад, Салют, Фаворит и т. д.

Картофелекопалка простая для мотоблока ККМ-3

Аппараттретьего поколения схож по характеристикам с ККМ-1, однако имеет ряд усовершенствований. Например, по сравнению с ККМ-1, агрегат ККМ-3 имеет увеличенную область обработки — 40 см. Устройство обслуживает одним механизатором. Глубину вскапывания можно менять при помощи опорных колес.

Такая картофелекопалка для минитрактораявляется наиболее оптимальным вариантом благодаря своему весу — 40 кг.

Картофелекопалка простая для мотоблока Garden Scout

•        Является продуктом китайского завода;
•        Ширина области обработки составляет 40 см, а глубина возделывания — 28 см;
•        Конструкция весит 42 кг;
•        Производительность конструкции Garden Scout достигает 0,2 га в час;

Вибрационная картофелекопалка для мотоблока Нева

•        Эта компактная вибрационная картофелекопалка предназначена специально для мотоагрегатов Нева;
•        Имеет сравнительно небольшой вес — 34 кг;
•        Глубина обработки почвы составляет 20 см, а ширина охвата лемеха — 36 см
•        Производительность конструкции составляет от 0,15 га до 0,2 га в час;
•        Скорость передвижения устройства 1-2 км/час;
•        Конструкция имеет ценовые преимущества перед конкурентами;

Вибрационная картофелекопалка Полтавчанка

•        Конструкция подходит для почвы средней тяжести, уровень влажности которых может достигать 30%;
•        Насадка имеет вес 34 кг;
•        Глубина проникновения в почву всего 18 см, область охвата лемеха составляет 39 см;
•        Скорость передвижения устройства 2-3 км/час;
•        Навес подходит для разных типов мотоблоков и мини-тракторов (Нева, Фаворит и т. д.)
•        Уровень колес устройства может регулироваться;

Как сделать картофелекопалку для мотоблока своими руками

Изготовление копателей картофеля своими руками является довольно трудоемким и кропотливым процессом. Самостоятельно изготовить можно в несколько этапов. Мы подробно остановимся на каждом и расскажем,как сделать картофелекопалку для мотоблока своими руками.

Инструменты для работы

Первоначально необходимо подготовить инструменты, которые понадобятся для создания картофелекопалки на мотоблок своими руками, а также другие расходные материалы.

Рабочие инструменты, без которых не обойтись в процессе сбора картофелекопалки —

•        сварочный аппарат,
•        угловой шлифовальный аппарат,
•        электрическая дрель,
•        угольник,
•        уровень,
•        перфорированные монтажные пластины,
•        стальные болты с гайками.

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблокана вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму,подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока— мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки. Важно то, что колеса нужно использовать с широкой шиной.

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Создание простой картофелекопалки

Если вариант с вибрационным копателем для вас слишком сложен и трудоемок, можно обратиться к созданию наиболее простой конструкции ручной копалки для картошки.

Изготовление простой картофелекопалки своими руками для минитрактораили мотоблока не требует специальных материалов и даже чертежей.

Для того, чтобы изготовить веерную картофелекопалку своими рукамипригодится сошка, которые запросто можно вырезать, допустим, из лопаты. В качестве стержней можно использовать вышедшие из строя виллы.

Дальнейший принцип создания ручного картофелекопателяаналогичен процессу создания вибрационного. Есть множество пособий по созданию копалок своими руками с видео в открытом доступе в Сети.

Отзывы о картофелекопалках

Агрегат, столь существенно облегчающий работу аграрников-любителей, нашел отклик у многих людей. Интернет хранит множество отзывов о работе выкапывателя картофеля для мотоблокаили трактора. Причем отзывы оставляют как о покупных устройствах, так и самодельных картофелекопалках для мотоблока и минитрактора

Например, дачники, открывшие для себя выращивание различных культур, отмечают, что такие агрегаты настоящая находка.

«Несколько лет назад купил мотоблок Нева и к нему приобрел вскапыватель для картофеля марки КВМ-3. Это вибрационное устройство, при помощи которого весь сбор урожая превратился в настоящее удовольствие. У меня проблемы со спиной, так что использовать лопату я не могу. А после работы с картофелекопалкой я не ощущаю никаких неприятных ощущений в больной спине»

Как видно, использование картофелекопалки для мотоблокасущественно снижает необходимость в физическом труде человека. Что является немаловажным фактором для дачников, многие из которых уже немолодые люди, имеющие проблемы со здоровьем. Даже люди, не имеющие проблем со здоровьем, признательны картофелекопалкам для минитрактора или мотоблока. Активный труд, которого итак предостаточно на земле, может привести к ухудшению здоровья, даже если оно было до этого идеальным. Так что использование вскапывателей картофеля являеется, своего рода профилактикой здоровья при работе со сбором урожая. Тем более копатель картофеля для мотоблокаможет использоваться не по назначению, он отлично подходит для сбора разного урожая, не только картофеля.

«Очень доволен покупкой картофелекопалки. Работать с ней невероятно удобно и эффективно. Нет никаких сложностей в том, чтобы разобраться в процессе работы. Нужно просто присоединить  устройство к мотоблоку и спокойно передвигаться по участку. А в это время агрегат все сам сделает за тебя. Собрать всю картошку с участка мне удалось за 2 дня. А вот махать лопатой мне пришлось бы как минимум неделю»

Из этого отзыва становится понятно, что картофеле копалки тракторныеи другие берегут не только здоровье, но и другой ценный ресурс — время. Скорость сбора урожая может зависеть от разных факторов. Не каждый может позволить себе потратить недели на то, чтобы убрать весь посаженный картофель. Между тем, копалка картофеля поможет в разы ускорить процесс. Особенно это актуально для тех, кто засаживает картофель в больших объемах.

«Каждая копейка, отданная за мою картофелекопалку себя оправдала. По сути в этом году копкой картошки я и не занимался, за выходной обработал 30 соток, руки никто себе не поотбивал»

Даже если картофельная копалка для мотоблокабыла приобретена за немалую сумму, практика потребителей показывает, что эти средства были потрачены не впустую. Кроме экономии времени и здоровья, картофелекопалка к мотоблокудает и материальную экономию. Например, дачникам нет необходимости брать отпуска или отгулы, чтобы успеть  все собрать с участка. Также, устройство налаживает более качественный сбор урожая, что может увеличить его итоговый объем. Наконец, успев собрать весь картофель с участка до заморозков, дождей или других неприятных обстоятельств, аграрий только выиграет. Зная, как сделать картофелекопалку своими руками можно сэкономить еще больше.

Сегодня в виртуальном пространстве есть множество информации по всем видам садовой техники. Можно найти и инструкции для создания или починки картофелекопалки для мотоблока на видео. Найти можно как подробное описание как сделать выкапыватель картофеля для мотоблока своими руками, найти информацию по правильному использованию, возможностях ремонта или замены оборудования и прочим актуальным запросам. Используя глобальный опыт из открытых источников интернета, сделатькартофельную копалку для мотоблока своими руками сможет практически каждый человек, необходимо лишь время и минимальные способности к сварке, работе с дрелью, болгаркой и т.д.

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите “Подписаться на канал”, чтобы читать Ogorod-bez-hlopot.ru в ленте “Яндекса”

Задать вопросЗадайте вопрос, наш специалист ответит Вам

особенности грохотных (вибрационных), ленточных, веерных и моделей барабанного типа. Как выбрать?

Собственники земельных участков довольно охотно используют механизированных помощников для возделывания земли и при сборе урожая. Еще несколько лет назад картофель собирали только вручную, специальные устройства встречались лишь в крупных сельскохозяйственных госкорпорациях. В наши дни картофелекопалки доступны даже самому мелкому фермеру.

Особенности конструкции

Как только заканчиваются весенняя посевная, а также работы по вскапыванию земли и внесению удобрений, начинается не менее хлопотный период комплексного ухода за посевами. Но и с наступлением осени жизнь фермера легче не становится – ведь перед ним встает сложная задача сбора урожая. Особенно много сил и времени затрачивается на уборку картофеля.

Конечно, выкапывать корнеплоды можно и ручным способом, но в одиночку с этим справиться довольно сложно, в большинстве случаев приходится привлекать помощников, услуги которых должны оплачиваться. Если картофель выращивается на продажу, то такая статья расходов может серьезно урезать полученную прибылью, а то и вовсе свести на нет все долгие усилия по выращиванию корнеплодов.

Кроме того, ручная работа занимает длительный период, что крайне нежелательно. Именно в этом случае оптимальным выходом может стать картофелекопалка, это устройство было придумано довольно давно.

Благодаря такому прибору скорость сбора урожая и трудозатраты значительно снижаются, а результативность, наоборот, возрастает.

Как работает?

Специальную опалубку для мотоблока, предназначенную для сбора картофеля, можно купить готовой в магазине, но многие мастера предпочитают изготавливать ее своими руками. Это устройство относят к навесному оборудованию, которое крепится непосредственно на машину при помощи особой сцепки. Конструкция поднимает слой земли и выкапывает корнеплоды, которые затем можно собрать вручную с поверхности земли. В сравнении с ручным выкапыванием картошки такой метод экономит довольно много времени. Средняя производительность труда копалок составляет 0,1-0,02 Га в час, этот параметр в разы превышает содействующих показатель для ручной сборки.

Картофелекопатель можно применять и для всех остальных корнеплодов – моркови, а также свеклы, репы, редьки и лук. Тем не менее прежде чем купить такой нужный механизм, постарайтесь удостовериться в том, что вы сможете зацепить его на вашем мотоблоке либо культиваторе. Обязательно следует учесть и мощностные характеристики этого мотоблока, а также особенности грунта, в котором выращиваются культуры.

Имейте в виду, что копалка стоит довольно дорого, поэтому при выборе модели стоит принять к сведению все перечисленные параметры, иначе вы рискуете попросту потратить деньги впустую.

Виды

В зависимости от конструкционных особенностей различают копалки барабанного типа, веерные, роторные, механизмы с карданным приводом, с валом отбора мощности и редукторные.

По принципу работы разделяют картофелекопалки трех видов:

• грохотная;
• простая;
• транспортерная.

Грохотная или вибрационная

Копалка вибрационного типа считается наиболее эффективной в сравнении со всеми другими видами оборудования. Она состоит из особого решетчатого стола, а также привода и лемеха. Принцип работы довольно прост: один из основных элементов картофелекопалки – лепеха, углубляется в землю и вместе с картошкой подхватывает верхние слои земли, которые перекладываются на решетку стола. После чего под воздействием незначительной вибрации лишняя земля начинает отслаиваться и «уходить» сквозь щели обратно в землю, а сами корнеплоды уже очищенными выпадают с обратной стороны агрегата.

Такая система позволяет собрать до 98% всех клубней из земли. Ножи косилки заглубляются в землю на 21-25 см и захватывают слой почвы шириной 35-40 см, благодаря такому механизму можно одномоментно обработать довольно значительную площадь посадок. Модель грохотного типа успешно справляется даже с тяжелыми грунтами, после вскапывания абсолютно все клубни остаются лежащими на земле, поэтому фермеру не придется копаться в земляных комьях и искать оставшиеся там клубни.

При использовании вибрационной картофелекопалки практически все клубни оказываются выкопанными и при этом целыми.

Впрочем, без минусов не обошлось. Стоимость такой копалки очень высока, кроме того, ее невыгодно использовать на небольших участках, так как затраты на ее покупку и расход топлива попросту не окупятся. Также вибрация нередко передается с косилки на мотоблок, а оттуда на оператора, что может вызывать определенный дискомфорт у оператора.

Простая или стрельчатая

Самым простым вариантом картофелекопалки считается универсальная стрельчатая. Она представляет собой механизм, визуально напоминающий лопату, к которой прикреплены прутья. За счет заостренного края устройство подкапывает землю в междурядьях, а картошка попадает на зубчики устройства. После этого весь ненужный грунт осыпается, а картофелины выкидываются на поверхность посевной площади.

Такая схема имеет немало преимуществ:

• устройство универсально, потому может монтироваться к самым различным модификациям мотоблоков;
• копалка может использоваться даже с мотоблоками малой мощности;
• на современном рынке представлено несколько разновидностей универсальных устройств, что позволяет фермеру подобрать оптимальный вариант исходя из структуры и влажности грунта, а также глубины размещения картофелин;
• повышенная скорость и производительность агрегата, подсоединив такую копалку к мотоблоку, его можно даже включить на вторую или третью передачу;
• универсальная модификация стоит относительно недорого и потому доступна большей части российских дачников и собственников приусадебных хозяйств.

Универсальная модель имеет и свои недостатки:

• копалка заглубляется в землю не более, чем на 15 см, а в ширину ее охват не превышает 20 см;
• после сбора урожая в земле остается не менее 15-20% всего картофеля;
• острые края лопаты нередко режут клубни во время их выкапывания, впрочем, при ручном методе сборки этот показатель гораздо выше;
• урожай можно собирать только рядами – прежде чем приступить к выкапыванию картошки, обязательно нужно вскопать предыдущий ряд.

Транспортерная

Картофелекопалка, предназначенная для тяжелых тягловых мотоблоков. Единственный недостаток такого оборудования – это весьма высокая стоимость. Агрегат с ленточным механизмом немного напоминает вибрационную разновидность устройств, однако, вместо особого стола здесь – движущаяся лента. Во время работы агрегата клубни перемещаются по ней и проходят полную очистку от остатков земли. Такая модель оптимальна для больших ферм, которые выращивают большое количество корнеплодов с коммерческой целью. Урожай такой копалкой можно собрать довольно быстро, причем даже на большой посевной площади.

Обратите внимание, что перед тем, как запустить систему сбора урожая, следует проверить участок на предмет утолщенных сорных трав, т. к. если от них не избавиться, они могут намотаться на механизм.

Рейтинг моделей

Современная промышленность выпускает несколько типов картофелекопалок. Рассмотрим наиболее эффективные и надежные по мнению экспертов.

ККМ-1

Это вибрационная модель, которая оптимальна для обработки участков с облегченными грунтами и влажностью, не превышающей 27%. Помимо картофеля, такой агрегат может собрать другие корнеплоды, например, морковь, свеклу, репчатый лук и другие. Масса устройства составляет 40 кг, ширина охвата земли 37 см и глубина вспахивания – 20 см. Модель отличается высокой производительностью – 0,2 Га/час, как правило, устройство реализуется в комплекте с просевной решеткой, а также лемехом. Она предназначена для работы с мотоблоками «Агат», «МТЗ», «Каскад», «Нева», «Фаворит», а также «Салют».

КВ М-3

Это навесное сельскохозяйственное оборудование грохотного типа, которое может взаимодействовать абсолютно с разными типами мотоблоков отечественного, украинского и китайского производства. Чаще всего его используют вместе с агрегатами брендов «Заря», «Салют», «Агат» и «Нева». Механизм может работать на твердых и сложных грунтах – для этого он оснащен специальными резаками, которые создают более ощутимые вибрации решетки, перетряхивающей землю. Масса КВМ 3 – 39 кг, скорость работы составлять 1-2 км/ч. Параметры захвата составляют: ширина- 37 см, а глубина – 20 см. Производительность – 0,1-0,2 га/час.

Полтавчанка

Это еще один представитель устройств вибрационного типа, который оптимален для обработки маленьких участков земли, площадь которых не более 2 гектаров, масса оборудования составляет 35 кг, параметры производительности соответствуют 0,2 га/час, а скорость работы – примерно 2-3 км/час. При помощи такой картофелекопалки можно за раз обрабатывать полосу шириной до 39 см на глубине 18 см.

В комплекте с модификацией идет штифт, а также ремень, благодаря которым система надежно крепится к мотоблокам производства «Заря», «МТЗ», «Агат» и многих других отечественных установок. Это навесное устройство превосходно справляется со сбором урожая на среднетяжелых землях с влажностью до 30%. За счет опции регулировки параметров колес можно менять глубину захвата земли во время уборки.

КТ-51

Ширина захвата такого агрегата соответствует 45 см, масса устройства – 47 кг. Модель регулирует глубину захвата земли при помощи опорных колес. Возможна функция регулировки скорости транспортера, которая осуществляется через вращение мотоблочного движка. Модель оптимальна для тяжелых мотоблоков, например, таких как «Зубр» или «Кентавр».

Единственный недостаток — агрегат довольно дорогой.

КМ-2

Это модель однорядных картофелекопалок, которые позволяют собирать урожай корнеплодов без повреждения клубней. Обычно механизм используют для работы на небольших участках. Благодаря работе устройства клубни быстро отделяются от грунта, причем ни один не остается пропущенным. Основным достоинством таких моделей является доступность запчастей, которые можно купить в любом гипермаркете садовой техники. Аппарат работает на любых видах почвы. Крепление колес с кронштейном находится у основания аппарата, что позволяет осуществлять настройку глубины вспашки.

На сегодняшний день в российских магазинах можно приобрести самые разнообразные изделия, стоимость который начинается от 6 тысяч, причем в продаже представлена широкая ассортиментная линейка самого различного по своим технико-эксплуатационным параметрам оборудования, поэтому каждый может подобрать модель исходя из интенсивности загрузки, размеров посевного пространства и типа почвы.

Как установить и настроить?

Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.

Его следует подкрутить ключом и выбрать оптимальное положение, затем закрепить приводной ремень и пропустить ровно над натяжным роликом.

После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.

В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю. Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.

Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.

На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.

Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями. Если подходящих колес у вас нет, то можно использовать металлические.

Это сделает конструкцию более тяжелой, зато работа агрегата на твердых почвах будет более эффективной.

Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.

О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.

обзор картофельной копалки универсального типа КМ-4 и других моделей

Сбор урожая картофеля — сложный и длительный процесс, который сегодня можно существенно упростить и облегчить при помощи картофелекопалки для мотоблока. Этим пользуются многие фермеры, чтобы не выкапывать клубни вручную. Таким образом, удается сэкономить большое количество сил и времени.

Особенности

Дополнительное оборудование на мотоблок облегчает многие виды работ в фермерском хозяйстве и на обычных 6 сотках дачного участка. Одним из таких агрегатов является картофелекопалка, которая способна не только упростить уборку урожая, но и предотвратить серьезные повреждения опорно-двигательной системы человека, которые могли бы возникнуть в случае уборки картофеля вручную.

Важная особенность картофелекопалок заключается еще и в том, что при их использовании клубни подвергаются меньшим повреждениям. После прохождения устройства по грядкам картофель остается непосредственно на поверхности земли. При этом некоторые виды копалок способны в процессе выкапывания еще и очищать клубни от земли. Среди особенностей данного навесного оборудования многие пользователи подметили еще одну — после его использования земля становится более рыхлой. К тому же при выкапывании картофеля происходит удаление проросших сорняков.

Фермерам, в хозяйствах которых есть мотоблок, такое устройство иметь в наличии очень выгодно. Конструкция картофелекопалок выполнена таким образом, чтобы одновременно не мешать убирать клубни в ведро. Причем транспортерная картофелекопалка для мотоблока способна ускорить процесс сбора в несколько раз по сравнению с другими моделями. Конечно, при выборе данного оборудования следует обязательно учитывать мощность мотоблока, а также площадь обрабатываемого участка.

Принцип работы

По принципу работы картофелекопалки отличаются незначительно. Он заключается в том, что при помощи специальной насадки с зубьями агрегат проникает в почву. Как правило, глубина проникновения не превышает ту, на которой обычно находится основной объем картофеля. После этого слой почвы вместе с корнеплодами оказывается на поверхности.

Стоит заметить, что земля, налипшая на картофельные клубни, в процессе работы устройства частично или полностью убирается. Например, в вибрационных агрегатах земля с клубнями подрезается ножом, а затем попадает на решетку, где при помощи вибрации происходит очистка клубней от земли. В транспортерных моделях принцип очистки аналогичный, только вместо решетки используется транспортерная лента.

Универсальная картофелекопалка делает всю основную работу и в итоге фермеру остается только руками пособирать картофель, лежащий на земле. При этом после себя большинство картофелекопалок оставляют ровную поверхность, без больших земельных комьев.

Типы

Дополнительное оборудование для копания картофеля может различаться по размеру, строению, шириной рабочей полосы, возможностью работы по различным сорнякам, способами очищения клубней от почвы. Однако чаще всего выделяют два типа картофельных копалок по их принципу работы: пассивные и активные.

Пассивные

Являются самыми простыми типами копалок для мотоблоков. Основное их преимущество — это небольшая стоимость и возможность подсоединения практически к любой модели мотоблока. Чаще всего такие картофелекопалки делаются в форме лопаты, напоминающей по своему виду сердце. В ее верхней части находятся зубья, а нижний край заострен. Своей острой частью устройство входит в почву, при этом зубчатая часть поднимает картофельные клубни на поверхность. Самые большие земляные комья распадаются в тот момент, когда попадают на зубья.

Крепятся копалки данного типа с использованием сцепки. Конечно, такое оборудование отличается существенной надежностью и простотой, но при этом ручного труда потребуется существенно больше. К тому же не все клубни легко найти под комьями земли, которые не разбились.

Активные

Подключаются к мотоблоку при помощи ремня, редуктора, вала отбора мощности (ВОМ). Для них также предлагаются специальные адаптеры, позволяющие использовать для крепления ремень. Такие картофелекопалки отличаются высокоэффективной работой и надежностью. К тому же они лучше очищают корнеплоды от земли, что упрощает ручной труд. Подразделяются такие копалки на следующий ряд устройств:

• транспортерные, в которых для очистки урожай проходит по транспортерной ленте;
• вибрационные, которые оснащены вибрационной решеткой; они имеют еще одно название — грохотные.

Стоит отметить, что копалка транспортерного типа также нередко используется для сбора урожая свеклы или лука. При этом она способна обрабатывать поля большой площади.

Преимущества и недостатки

Основное преимущество картофелекопалки заключается в том, что она существенно ускоряет и облегчает работу. Это важное преимущество, особенно когда приходится обрабатывать участки значительных размеров. Среди преимуществ данного устройства также стоит выделить возможность работы при любой погоде. Если при слишком засушливой или влажной погоде копание картофеля вручную становится слишком сложной задачей, то с таким агрегатом она значительно упрощается.

Картофельная копалка позволяет получить картофель хорошего товарного вида. Ведь клубни будут не только с минимальными повреждениями, но и практически чистыми. Важно отметить, что картофелекопалки всех типов отличаются простотой эксплуатации, не требующей каких-либо специальных навыков. Основным недостатком такого агрегата можно считать стоимость, так как модели копалок активного типа могут стоить немало. А также некоторые отмечают неудобство в необходимости сажать картофель ровными рядами. Однако это несложно, если воспользоваться специальным оборудованием для мотоблока.

Основные модели

В настоящее время представлено большое количество моделей картофельных копалок. Среди них практикующие фермеры выделяют несколько, используемых чаще всего.

КМ-4

Данная модель представляет собой транспортерную копалку, которая является однорядным навесным оборудованием. Она дает возможность собрать урожай практически без потерь. Устройство имеет продуманную конструкцию и отличается высокой производительностью. Можно использовать почти для любого типа почвы. В модели предусмотрена возможность корректировать глубину копки, максимальное значение которой достигает 20 см.

ККМ-1

Является вибрационной копалкой, которая нередко используется не только для сбора картофеля, но и других корнеплодов. Очень удобно, что данная модель применяется совместно с мотоблоками типа «Фаворит», «Салют» и другими. Отлично подходит для земель, отличающихся легкой и средней степенью влажности. Данная модель способна работать со скоростью около 2 км/час.

Способна копать на глубину до 20 см, а ширина рабочей полосы достигает 35–37 см. Популярность модели обусловлена ее средней стоимостью.

КВМ-3

Модель с вибрационной решеткой советского образца отличается своей универсальностью. Она подходит для мотоблоков самых различных моделей. Причем ею можно обрабатывать даже поля с твердой почвой. Для этого достаточно на агрегат установить дополнительный нож.

Основные характеристики устройства такие же, как и у большинства других грохотных копалок:

• скорость — до 2 км/час;
• глубина — до 20 см;
• ширина рабочей полосы — 36 см.

ДТЗ-2В

Представляет собой двухрядную модель, которая хорошо подходит как на мотоблоки, так и на тракторы. Отлично стыкуется с агрегатами мощностью 24 л. с. Отличается быстрой и качественной работой. Ширина рабочей полосы данной модели составляет 42 см.

«Полтавчанка»

Эту вибрационную копалку эффективнее всего использовать на небольших огородах площадью менее 2 гектаров. Максимальная глубина копки не превышает 18 см, а ширина рабочей полосы составляет 39 см. Стоит отметить, что небольшой вес данной модели позволяет использовать ее многократно. Хорошо подходит к таким мотоблокам, как «Фаворит» и «Нева». Однако ее нежелательно использовать для почв, влажность которых превышает 30%.

«Нева»

Эта вибрационная модель создавалась специально для мотоблока с одноименным названием. Однако она подходит и к другим устройствам, если имеются дополнительные ремни крепления. За 60 минут работы такого агрегата можно убрать урожай с площади в 0,2 га при средней скорости 1,5 км/ч. Модель способна проникать на глубину до 20 см, а рабочая ширина составляет 35 см.

Стоит заметить, что отзывы по работе данной картофелекопалкой одни из самых лучших.

Garden Scout

Грохотная копалка, отлично подходит для мотоблоков «Заря». За час работы такой машины можно убрать урожай картофеля с участка площадью 2 гектара. Ширина рабочей полосы этой машины составляет 40 см. При этом глубина копки достигает 28 см.

В следующем видео вас ждет краткий обзор транспортерной картофелекопалки к мотоблоку «Нева».

чертежи, размеры однорядной, вибрационной, транспортерной, как подцепить к Скаут Т18, видео

Быстро собрать урожай – мечта каждого дачника. Выкапывать картофель в дождливую, холодную осеннюю погоду довольно трудно. А если выдается погожий денек, вручную собрать весь урожай невозможно. Картофелекопалка для минитрактора своими руками значительно упрощает сбор корнеплодов.

Самодельный прицеп к мотоблоку для копки картофеля не уступает заводским моделям

Какую картофелекопалку лучше выбрать для минитрактора

Все типы агрегатов работают по одному принципу. Картофелекопалка крепится к минитрактору при помощи стандартных навесов. Лемех погружают на 25-30 см в грунт, и картофель проходит по транспортеру, очищаясь от земли. Очищенные клубни либо падают на землю, либо в установленный на дополнительное крепление ящик. Достоинства картофелекопалки, изготовленной своими руками:

• максимальный сбор урожая;
• в процессе картофель очищается от земли;
• высокая скорость обработки гряд;
• конструкция проста в изготовлении своими руками;
• агрегат крепят на любой тип минитрактора.

Внимание! Двухрядные модели картофелекопалки для минитрактора своими руками делают для фермерских угодий. Они пригодны для сбора урожая с больших площадей, такой агрегат обрабатывает сразу два ряда.

Вибрационные или грохотные картофелекопалки для минитрактора

Агрегат еще называют копалка-трясучка. Грохотная картофельная копалка для минитрактора своими руками состоит из трех частей: ножи, вибрационная решетка, рама. Лемех делают разных форм: согнутыми, заостренными, вогнутыми.

Принцип работы картофелекопалки для минитрактора заключается в заглублении ножей и прогонке клубней с землей по решетке, чтобы урожай очистился. Корнеплод возвращается на грядку или падает в ящик.

Захват полосы 40 см, глубина погружения 25 см, Потеря урожая может составлять 2-10%, величина зависит от плотности грунта. Вибрационную картофелекопалку применяют на больших площадях, но и в дачном огороде она показывает себя хорошо.

К недостаткам грохотных агрегатов, изготовленных своими руками, относят сильную вибрацию и необходимость предварительно очищать гряды от ботвы.

Если ботва попадает на транспортер, трава забивает механизм и закручивается на колеса, что сильно усложняет работу прицепа

Транспортерные картофелекопалки для минитрактора

Конвейерные устройства больше подходят для фермерских хозяйств. Грунт взрыхляют плугом, срезанный пласт попадает на транспортер, где картофель отделяется от земли. Транспортерную ленту для самодельной однорядной картофелекопалки для минитрактора изготавливают из металлической сетки и резины.

Доработка картофелекопалки для минитрактора на видео:

Плуг погружают на 10-20 см в почву. Потери урожая составляют 2-5%. Картофель попадает обратно на грядку или в установленный контейнер. Через приводной ремень передается вращение на шкив картофелекопалки. Затем попадает на цепную передачу через редуктор на привод транспортерной ленты и на эксцентрик плуга. Нож погружается в землю под вибрацией, выкапывает клубни и подает пласт на транспортер, где картофель очищается от земли и падает в сборник.

Копалка оставляет чистый цельный картофель

Веерные картофелекопалки

Прицеп называют также лапой или стрельчатой копалкой. Веерные картофелекопалки просты в изготовлении своими руками. Лапу крепят к мотоблоку. Острым концом плуг проникает в грунт и вытягивает картофель. Клубни попадают на лемех и падают на стальные прутья. Почва откидывается на землю, а картофель остается чистым и возвращается на гряду.

Веерная картофелекопалка нетребовательна к чистым рядам и просеивает ботву

Барабанные картофелекопалки

Агрегат справляется с урожаем на больших огородах. Устройство состоит из трех частей: рама с колесами, лемех, барабан, вращающийся по оси.

Нож погружается в землю и вытягивает пласт земли с картофелем, который поступает в барабан из металлической сетки. Там клубни очищаются от грунта, а урожай перемещается в овощеприемник или на гряду.

Чтобы сделать барабанный агрегат своими руками, потребуется много времени, но он отличается высокой производительностью

Чертежи и размеры картофелекопалок для минитрактора

Самодельную копалку для картошки на минитрактор своими руками изготавливают по схеме. На чертеж наносят размеры, название деталей.

Барабан изготавливают из стальных прутьев сечение 0,6-1 см

Для плуга многие мастера применяют старую сельхозтехнику или стальной лист. Для подвеса используют швеллер. Предусматривают регулятор погружения лемеха и угла захвата.

Колеса для прицепа специалисты рекомендуют использовать усиленные, для тачки или мотоблока.

Лемех для веерной картофелекопалки изготавливают из цельного листа железа. Его выгибают, придавая форму ласточкиного хвоста. Подготовленные детали приваривают к тыльной стороне наконечника.

Веерная конструкция пригодна для малых площадей, земля взрыхляется, и картофель поднимается на поверхность грядки

Несущую раму для грохотной картофелекопалки делают с упором на две точки. Колеса регулируют высоту над грядой. Подвес действует как тяговое устройство. Вал мотоблока приводит в движение редуктор, подсоединенный к колесам. Тяга под воздействием кривошипно-шатунного механизма выполняет вибрирующие движения. Шлицевое крепление приводит в работу лемех и систему грохот.

Грохотная картофелекопалка сложна в изготовлении, но ее производительность в два раза выше, чем у веерной

Важно! Во время дождя возникает необходимость изменять угол работы для глубины погружения лемеха. Чтобы избежать проблем, устанавливают винтовую тягу для регулировки.

Вибрационная картофелекопалка просеивает клубни по движению мотоблока вперед-назад

Чтобы транспортер двигался, его подвешивают на качающиеся шарниры. Привод вибратора делают из эксцентрика. Его соединяют со шкивом при помощи вала. Ременной передачей крепят колесо на шкив.

Веерная картофелекопалка самая простая в изготовлении, требует мало материала и затрат времени

Какие инструменты и материалы потребуются для изготовления копалки

Чтобы конструкция, изготовленная своими руками, получилась надежной и долговечной, необходимо правильно подготовить материал. Металл для влажных почв выбирают толщиной не менее 6 мм. Для каменистого грунта – 7 мм. Для нормального легкого чернозема – 5мм. Также готовят следующие инструменты и материалы для изготовления картофелекопалки своими руками:

• болгарка;
• сварочный аппарат;
• дрель;
• карандаш;
• сантиметр;
• угольник;
• лист стали толщиной 5-7 мм;
• металлический профиль;
• болты 10-12 мм в диаметре;
• стальной прут сечение 8-10 мм;
• колеса.

При выборе колес отдают предпочтение широким моделям, чтобы передвижение по земле было легким. Резиновые подходят для рыхлых песчаных почв. Для влажного грунта подойдут колеса с тракторными протекторами. Они не буксуют. Недостатком является большой вес. Металлические колеса выбирают для каменистой почвы. Чтобы облегчить работу лемеха, они утяжеляют конструкцию и не сбиваются с курса.

Как сделать веерную картофелекопалку для минитрактора своими руками

Работы по изготовлению агрегата ведут по чертежу для выбранной модели. Веерную прицепную самодельную картофелекопалку для минитрактора своими руками делают по инструкции:

1. Из профиля и швеллера делают раму. Из материалов выпиливают детали по чертежу и сваривают их между собой.
   На раме держится вся конструкция, ее длина 1,2 м
2. От верхней части отступают 30 см и приваривают еще один отрезок профиля для установки регулировки.
   Механизм регулировки угла погружения и заглубления плуга упрощает работу картофелекопалки в дождливые дни
3. Начиная с одного края, поочередно приваривают стойки через 10 см друг от друга. Первую длиной 50 см, вторую длиной 40 см, третью длиной 30 см.
   К стойкам приваривают каркас для решетки из прутьев
4. Опоры соединяют между собой швеллером.
   После сварочных работ соединение принимает форму треугольника
5. Из металла вырезают пластину и выгибают ее в форме лемеха. К треугольнику приваривают плуг шириной 30 см с двух сторон. Болтами 10 мм крепят лемех к элеватору.
   Лемех можно изготовить из заточенных пластин, старого плуга или трубы сечением 20 см
6. Стальной прут приваривают к основанию через 4-5 см. Работы начинают со стороны пластины.
   Чтобы картофель не проваливался на гряду, по бокам к пруту приваривают листовой металл
7. На решетку приваривают валы, которые регулируют вращение колес и позволяют решетке вибрировать.
   Элеватор можно изготовить из готового сетчатого барабана
8. Собирают колеса, диски, стержень и роликовые цепи.
   Редуктор крепят подшипниками к стержню

Как отрегулировать картофелекопалку на минитрактор

Если плуг заходит слишком глубоко, значит, неверно отрегулирован угол погружения в грунт. В результате транспортер будет забит землей и затормозит работу.

Чтобы отрегулировать величину погружения, вращают винт в сторону уменьшения угла. На транспортере выбирают наиболее подходящее положение и устанавливают в выбранное отверстие раму.

Чтобы раму во время работы не перекашивало, регулируют болты прицепа. Они установят трактор и картофелекопалку на одну ось.

Как подцепить картофелекопалку к минитрактору Скаут Т18

Сцепку прицепа производят при помощи стандартного узла СЦ-32. Первую часть крепят к трактору, вторую к механизму угла заглубления лемеха.

Обе части укрепляют при помощи болтов или приваривают наглухо

Заключение

Картофелекопалка для минитрактора своими руками, изготовленная по чертежам и пошаговым рекомендациям, будет долго служить хозяину. Надежное устройство значительно упростит тяжелые работы по сбору картофеля.

Простая картофелекопалка для мотоблока которую легко повторить

Если при использовании обычной картофелекопалки на ней собираются корни сорняков и остатки ботвы, от чего мотоблок периодически нужно останавливать для чистки, можно переделать ее на две стойки, и проблема полностью уйдет. С модернизированной копалкой работать станет в разы легче и быстрей. Такая оснастка подойдет только в том случае, если картофель располагается в гребне ряда, и не углубляется в плотные нижние слои грунта.

Материалы:

• стрельчатая культиваторная лапа;

• лапы бритвы КРН правая и левая;

• полоса 40х4 мм;

• арматура 8-10 мм;

• болты М10 с гайками – 2 шт.

Процесс изготовления картофелекопалки

В конструкции данной картофелекопалки основную нагрузку возьмет на себя стрельчатая культиваторная лапа без стойки. По бокам к ней привариваются по лапе бритве. Расстояние между их краями делается таковым, чтобы картофелекопалка захватывала весь ряд и имела небольшой запас по ширине.
К лапам бритвам привариваются полосы длиной 450 мм, как у стандартных стоек. Перед этим в них на верхней половине делаются отверстия сверлом 10 мм с шагом несколько сантиметров, чтобы иметь возможность менять глубину.
Далее сваривается веер. Для этого нарезается арматура на куски длиной 30 см. Достаточно 7 штук. Затем они привариваются за сращенной лапой. Одна арматура идет по центру, остальные симметрично по бокам с одинаковым отступом, но не шире средней картофелины. Веер приваривается с небольшим уклоном вверх.

Затем делается траверса для крепления стоек лапы. Ее можно сварить в виде П-образного профиля из 3-х полос. По центру траверсы просверливаются отверстия для возможности ее крепления на подвеску вместо опоры сошника. Если в вашем мотоблоке используется другой тип крепления, то нужно модернизировать конструкцию под него.
По краям траверсы привариваются крепления под стойки. Они свариваются из полосы. Сбоку сквозь крепления просверливается по отверстию. При установке в них стоек, нужно совместить отверстия, и застопорить лапу болтами с гайками.

Перед использованием копалки важно тщательно зачистить сварные швы между стрельчатой лапой и бритвами. Также желательно убрать ржавчину, чтобы картофелекопалка лучше скользила. Затем она устанавливается на подвеску.
Для удобство использования скашиваем уже ссохшиеся стебли картофеля.


И начинаем проходить рядами. Картофелекопалка этой конструкции идет прямо, она меньше норовит сместиться в сторону при встрече с большими корнями от сорняков, а главное она не забивается.


Но чтобы она работала хорошо, важно при посадке картофеля не углублять его. Он должен располагаться в гребне. В таком случае копалка не будет резать клубни, и всех их вытряхнет вверх.


Далее просто остается просто собрать урожай.


Весь картофель остается на открытой поверхности.

Смотрите видео

Упрощенная грохотная картофелекопалка для мотоблока своими руками

При вырывании картофеля мотоблоком оптимально использовать картофелекопалку с грохотом. Она складывает все клубни сверху, поэтому при их сборе не нужно копаться в грунте руками. Сделать очень простую копалку с грохотом можно самостоятельно.

Материалы:

• трубы разного диаметра;

• швеллер;

• шлицевая втулка на вал отбора мощности;

• диск или листовая сталь 4 мм;

• подшипники сферические самоцентрирующиеся под вал 30 мм;

• натяжной ролик или шкив;

• корпус с подшипниками и валом;

• прут 12 мм;

• вал 30 мм;

• колеса – 2 шт.

Процесс изготовления картофелекопалки

Для обеспечения работы механизма необходимо сделать эксцентрик. Для этого конец вала из корпуса с подшипниками необходимо расточить под диаметр имеющегося шкива со смещением центра. Также в торце просверливается отверстие, и нарезается резьба. На обратной стороне вала делается проточка для соединения с переходной втулкой, которая позволит подключиться к шлицам вала отбора мощности мотоблока.



Затем доработанный вал обратно устанавливается в корпус с подшипниками.

На ровный конец вала напрессовывается переходник, который стыкуется со шлицевой втулкой. Для предотвращения проворачивания соединения оснащаются штифтами.


Из труб сваривается сцепное для подключения к валу отбора. Можно просто срезать эту часть от ненужной навески. Сцепное устанавливается на мотоблок, и к нему подключается шлицевая втулка с эксцентриком.

Относительно полученных замеров собирается оставшаяся часть корпуса. Для этого удобно использовать 2 отрезка швеллера. К ним прикручивается корпус эксцентрикового механизма. Затем швеллеры свариваются со сцепным перекладинами и косынками. Сбоку швеллеров прикручиваются подшипники снизу и сверху для вертикального вала.



Далее нужно установить на эксцентрик шкив, и соединить его тягой с подошвой вертикального вала. К подошве приваривается нож для вырывания клубней.



Далее на лапу наваривается веер из прутка 12 мм. По бокам швеллеров делаются регулируемые стойки, на которые прикрепляются колеса.



Картофелекопалка упрощенной конструкции готова к использованию. Работает она так же как и более громоздкий и сложный грохот, но делается быстрее, требует меньше материала. Желательно при ее изготовлении вынести колеса как можно дальше назад, чтобы облегчить управление мотоблоком, так как из-за короткой базы он пытается увильнуть в сторону из ряда.

Смотрите видео

Как выбрать мотоблок и навесное оборудование для дачи. Стр. 1

Каждому человеку, который обрабатывает землю, я хочу облегчить его работу. Большой выбор мотоблоков, позволяющий разместить функциональное оборудование, позволяет подобрать необходимое под конкретное хозяйство. Для того, чтобы сделать правильный выбор, достаточно понять функции отдельных видов и сравнить цены.

Подборка мотоблока Мотоблок универсальный мобильный агрегат, который за счет подвесного (съемного) оборудования способен выполнять различные работы в саду, поле, участке:

• вспашка;
• мульчирование;
• прополка;
• окучивание;
• удобрения;
• отгрузка;
• уборка территории от мусора и снега.

Выбор культиватора будет зависеть от размера обрабатываемой площади, требуемого типа топлива, ширины и глубины, а также цен, которые во многом зависят от производителя оборудования.

Выбор мотоблока в зависимости от размера участка

Для участков разной площади целесообразно использовать мотоблоки с более или менее мощными двигателями. Обычно их классифицируют по весу.

Таблица 1. Классификация (подвесные) и выбор мотокультиваторов в зависимости от размера участка

Площадь в метре Мощность двигателя л.с. Ширина, см Глубина, см Вес, кг Культиваторы до 15 соток 2.От 0 до 25 до 40 до 10 до 12 кг сверхлегкие до 60 акров от 40 до 50 до 4,0 от 20 до 30 кг легко на 1 га от 5,0 до 40 до 80 до 30 до 60 кг в среднем 1-2 га от 6,0 от 90 до 30 до 100 кг полу-1-4 га 9,0 или более 100 или более 30 до более 100 кг тяжелая площадь более 4 га неэффективна Культиваторы подпадают под действие ГОСТ 12.2.140–2004, однако нет классификации, разделяющей их на класс — условный, в разных источниках может быть разным.

Выбор мотоблока в зависимости от производителя и цены В каждой условной весовой категории есть масса предложений от различных производителей.Как видно из таблицы 2, это разделение весьма условно, поэтому при выборе следует обращать внимание не только на цену, но и на технические характеристики, индивидуальные для каждой модели (в том числе и не вошедшие в сводную таблицу). Цены в таблице из интернет-магазинов на апрель 2016 года.

Таблица 2. Некоторые модели мотокультиваторов с указанием цены и производительности

Производитель Модель Тип Цена, тыс. Руб. Технические характеристики Вместимость л.с. Ширина, см Глубина, см Вес, кг Honda , Япония Solo 501Н бенз.23,7 1,3 24 25 12 ЧЕМПИОН Китая (США) GC243 бензо. 7,1 1,7 24 22 18 ЧЕМПИОН Китая (США) вс 4401 бензо. 11,0 4,0 38 25 30 Triunfo, Португалия 30 ТБ бензо. 18,0 4,0 30-60 30 37 CROSSER, Китай (Великобритания) CR-K10 бенз. 17,8 5,0 55 — 44,5 ПОУЛАН, США PRO FT900 бензо. 21,0 6,5 30-65 30 48 Honda, Япония Texas Lilli 572 H бензо. 32,6 5,5 33 30-56 52 «ИГО им. В. В. Чернышева», Москва, Россия КРОТ МК-9-01 бенз. 19,0 5,5 35-60 — 53,2 «НПЦ в газотурбинном строительстве» САЛЮТ «, Россия Бензин Салют-100. 30,5 6,5 35-80 25 78 Husqvarna, Швеция Бензо TR430.47,0 4,3 43 15 90 «Калужский Мотор», РФ Югра НМБ-1Н13 бенз. 42,9 6,0 60-80 90 36 «Калужский Мотор», Россия ОКА Бензобензо МБ-1Д1М10. 28,5 6,5 90 32 90 CRAFTSMAN, США 29703 RT17 «850 бензо. 38,1 7,0 43 15 91 Husqvarna, Швеция TR530 бензо. 64,2 7,0 53 20 93» Красный Октябрь — Нева «, ул. Санкт-Петербург, Россия НЕВА 2К-7,5 Бенз. 35,5 7,5 84 25 98 «Редуктор-ПМ», Пермь, РФ Каскад МБ61-25-02-01 бенз. 36,0 6,5 93 32 102 »Академия инструмента. », Пермь Virgin MB-400Д дизель 40,4 4,0 46-77 105 Garden Scout, Китай GS 135 DE дизель 75,9 9,5 135 30 142« Сморгонский агрегатный завод », Беларусь-Беларусь 09Н бенз.89 9,0 — — 176 CATMANN, Германия G-192e дизель 12,0 PRO 135 90 325 25 Как видно из таблицы, большинство мотоблоков — бензиновые.

Навесное оборудование

Навесное оборудование, как правило, в комплекте с мотоблоком не продается, так как под разные задачи нужен разный функционал. Его придется покупать отдельно. Чтобы сделать правильную покупку, давайте рассмотрим возможные типы навесного оборудования и посмотрим на диапазон цен при покупке того или иного аксессуара к мотоблокам.

Орудия — терминология Адаптер — приспособление, позволяющее комфортно работать на культиваторе. Он представляет собой грузовик, состоящий из рамы с сиденьем, узла сцепления и колесной пары. К адаптеру можно прикрепить дополнительные насадки.

Бобышки — металлические колеса с выступающими пластинами-протекторами, предназначенные для вспашки, прополки и окучивания. Ширина шнуров может быть стандартной или удлиненной. Для усиления воздействия на почву для удобной ходьбы трактор крепится специальными грузами. Эти колеса могут ездить только по грунту, на асфальте они деформируются.

Картофель бывает двух видов — простой и вибрационный. Первый — это нож для подъема почвы металлическим хвостиком для осыпания земли. Второй основан на принципе экрана. Принцип: земля крошится, картофель остается на поверхности. Есть возможность подключить прибор, отбросив клубни в сторону.

Культиватор (фреза) — устройство для рыхления и перемешивания почвы и удобрений. Может быть в виде насадок или отдельных фрез, различающихся по типу:

• задняя — для установки оси — подготовка к вспашке;
• почва, закрепленная перед культиватором для обработки почвы;
• дополнительная — для увеличения объема вспашки;
• «гусиные лапки» — очень прочный, для обработки земли и вспашки под картофель.

Газонокосилка для уборки травы. Выпускается двух типов: роторный (дисковый) и лопастной (сегментный, пальчиковый). Поворотный механизм более мощный, чем нож, легче обрабатывать сложные рельефы — между деревьями, кустами и т. Д.

Лопата (отвал) имеет вид ножа-лезвия бульдозера и предназначена для уборки снега, мусора, разравнивания почвы на участке. Нож монтируется так, чтобы мусор или снег бегали влево или вправо и выравнивали почву — перемещение под прямым углом.Оборудование может быть укомплектовано цельнометаллическим или металлическим с втулкой под нож, используемым для разных целей.

Плуг — оборудование для вспашки, особенно на целины. Более производительный, чем культиватор, так как устройство способствует более глубокому проникновению в почву с меньшими усилиями. Наряду с обычными моделями встречаются токарные и роторные плуги. При работе с задним ходом нет необходимости возвращаться к началу участка, так как он может пахать в двух направлениях, используя попеременно (при движении вперед и назад по длине участка) правый и левый плуги.Ротари — это комплекс от двух до четырех акций. Он одновременно пашет и культивирует.

Окучник — это тоже разновидность плуга с V-образным лемехом. Образует борозду для посадки и окучивания картофеля.

Pololike предназначен для рыхления почвы между рядами и удаления сорняков. Представляют собой набор ножей или лезвий в виде сварной конструкции, закрепленных на валу редуктора.

Прицеп предназначен для перевозки грузов и может иметь разную грузоподъемность, опрокидывающийся или неподвижный кузов.Некоторые модели оснащены тормозами и дополнительным сиденьем.

Снегоуборочная насадка предназначена для уборки как рыхлого, так и утрамбованного снега и бывает нескольких типов: щетка, лезвие ножа (металлическая или резиновая насадка) и роторная (винтовая). В последнем случае снег очень эффектно проваливается через воронку и убирается за пределы поляны.

Вращающаяся щетка предназначена для быстрой и качественной уборки территории.А чтобы покрыть голову асфальтом, и землей, и травой, и снегом, которые еще не схватились в настоящем.

Есть и другие типы навесного оборудования для мотоблоков.

Стоимость навесного оборудования

Некоторые виды навесного оборудования совместимы с различными моделями мотоблока даже от разных производителей, другие уникальны и подходят только для конкретного агрегата. Ввиду большого разнообразия и для правильности анализа цен, выбраны навесное оборудование для культиваторов «Нева», производства «Красный Октябрь — Нева».Цены указаны в таблице 3, взяты без привязки к конкретной модели культиваторов, полученные из интернет-магазинов и самые свежие за апрель 2016 года.

Таблица 3. Цены на навесное оборудование для культиваторов «Нева» (совместимо со многими культиваторами тех же классов. — «Ока», «Луч», «Каскад», «Салют», «Югра», «Беларусь», разные китайские модели и др.) опубликовано

Навесное оборудование Для мотоблока Цена, $ Адаптер АПМ-350 с кузов — 19900 Адаптер АПМ-350 без кузова — 17600 Проушины 425 мм тип MB 2160 проушины 425×200 мм тип MB 2720 проушины 460×160 мм тип MB 2720 проушины 500×200 мм тип MB 3120 Грунтозацепы 600 мм тип MB 2880 Digger (тип 1) «Нева »,« Ока »,« Каскад »1000 Вибрационный картофелекопатель РАК-1 Ока, МБ-1,« Нева », Каскад газонокосилка 15300 КМ-0,5« Терминатор »роторного типа МБ 12300 Косилка роторная« Заря »навесная« Нева ». »,« Каскад »,« Ока МБ-1Д1 (2) »13000-14400 Культиваторы« ВИРДЖИН »тип 1, 6 зубьев« Каскад »,« Целина »,« Нева »1970 Комплект культиваторов типа МБ 2140-2720. Лопата (лопата) ЛМ-100 с ручкой Нева, Ока, Лендер, «Каскад», Hitachi 5290 Лопатка (лопата) ЛМ-100 без ручки, Нева, Ока, Лендер, «Каскад», Hitachi 4400 Hiller HE- 2/2 1060 Окучник ОНД (двухрядный) без навески 2300-2930 Окучник дисковый ТИП 2 (раздвижной) 2640 Окучник двухрядный

П.С. И помните, только изменяя свое потребление — вместе мы меняем мир! ©

Присоединяйтесь к нам в Facebook, Вконтакте, Одноклассники

Источник: www.rmnt.ru/story/garden/1119211.htm

Подходит ли мотоблок для моей фермы?

Вы наконец-то получили несколько акров земли в сельской местности и хотите заняться фермерством: возможно, немного скота, акр овощей, фруктовый сад или даже ягодная ферма. Но предстоит еще очень много работы, чтобы привести землю в форму.Вы должны очистить все эти кусты, сколотить все эти ветки и возделывать землю — список можно продолжить. Вам понадобится что-то для стрижки, что-то для стружки и что-то для обработки участка, который быстро превращается в массу двигателей, требующих обслуживания!
К счастью, есть отличный, часто упускаемый из виду вариант, который в настоящее время является опорой мелкого сельского хозяйства в Европе и Азии, но в значительной степени забыт в Северной Америке: мотоблок.

Что это такое?

Как следует из названия, мотоблок — это трактор, то есть источник энергии, который может управлять несколькими орудиями, как и четырехколесный сельскохозяйственный трактор.Настоящий мотоблок имеет такую ​​же прочную и качественную конструкцию, которую можно ожидать от традиционного трактора: полный привод, автомобильное сцепление, коммерческий бензиновый или дизельный двигатель, а также навесное оборудование с приводом от вала. Большая разница с мотоблоком в том, что он меньше, имеет только одну ось, у него набор рулей, а не рулевое колесо, и, очевидно, вы идете за ним, а не едете на нем.

Что он будет делать?

Настоящие мотоблоки будут работать с огромным ассортиментом навесного оборудования, чтобы справиться практически с любой работой на небольшой ферме.В список вошли:

• аэраторы
• измельчители / измельчители
• ролики обжимные
• электрогенераторы
• борона
• орудия для заготовки сена
• косилки
• пластиковых слоев мульчи
• плуги и прочие почвообрабатывающие устройства
• мойки высокого давления
• сеялки
• Снегоуборочная техника
• измельчители пней
• культиваторы
• тележки транспортные
• дровоколы

Навесное оборудование прикреплено к тягачу с помощью фланца отбора мощности (ВОМ) со встроенным карданным валом; две гайки являются стандартным методом смены навесного оборудования, но для большинства мотоблоков система быстрого сцепления является дополнительной, чтобы сократить время смены навесного оборудования до 30 секунд или около того.

Теперь вам может быть интересно, как эта машина может управлять косилкой спереди и культиватором сзади. Есть передний и задний ВОМ? На самом деле, нет. Действительно крутой особенностью современных европейских мотоблоков является реверсивный набор рулей, позволяющий разместить оператора либо со стороны агрегата машины для почвообрабатывающих орудий, либо со стороны двигателя машины для большинства других агрегатов, включая косилки, снегоуборочные машины. демонтаж, измельчители и т. д. Переворачивание рукояток занимает несколько минут, в зависимости от модели трактора, а поворотные рукоятки также могут фиксироваться в положении 15 градусов от центра в любом режиме, что позволяет вам отойти к одной стороне обработанной почвы , из терновника, который вы чистите, и т. д.

Подходит ли мне?

Большая часть оборудования соответствует масштабу, и мотоблоки не исключение. Вы не купите трактор мощностью 50 лошадиных сил, чтобы косить один акр, и точно так же вы не захотите, чтобы мотоблок мог косить 50 акров.

При правильном масштабе ходунки чрезвычайно практичны. Они отлично подходят для сада или газона площадью до пары акров, 15 акров сена и 10 акров скашивания. Поскольку они очень устойчивы на склонах и занимают очень мало места для маневра, чем круче и грубее местность, тем более привлекательным вариантом становится пешеходная прогулка.

Вам обязательно нужно будет уметь ходить рядом с оборудованием, чтобы правильно использовать толкатель. Есть сиденье для катания во время кошения, но оно громоздкое, и на него нельзя полагаться. Эти машины созданы, чтобы идти сзади!

Сколько стоят мотоблоки?

Мотоблоки стоят от 1600 до 5500 долларов, а мощность от 6 до 16. Как правило, чем больше модель, тем с большим количеством навесного оборудования она может работать. Цена большинства орудий колеблется от 150 до 2000 долларов, хотя есть и такие, которые превышают эту цену.(Например, пресс-подборщик для сена стоит почти 10 000 долларов.) Подержанные машины могут быть труднодоступными, поскольку эти машины часто могут прослужить всю жизнь при надлежащем обслуживании и уходе.

Как обслуживать мотоблок?

Простая и прочная конструкция мотоблока означает высокую надежность и низкие эксплуатационные расходы.

Типичный уход состоит из замены масла и фильтра, как и любого другого оборудования; ежегодная смазка контрольного кабеля; время от времени проверять затяжку креплений, работающих под высоким напряжением, например, болтов, на которых крепятся орудия; и замена изношенных деталей — ножей косилок, зубьев культиватора и т. д.-по мере необходимости. Возможный ремонт после сотен (возможно, тысяч) часов использования может включать такие элементы, как сцепления и муфты ВОМ; коробки передач практически не выходят из строя.

Благодаря относительно простой конструкции, которую использует большая часть этого оборудования, даже этот ремонт обычно может быть выполнен дома любым человеком с приличными механическими способностями; много практических документов и видео доступно в Интернете. При необходимости оборудование можно доставить дилеру для ремонта. В этом случае у мотоблоков есть то преимущество, что для их перевозки не нужен огромный грузовик или прицеп; Благодаря регулируемой конструкции руля, позволяющей складывать их в небольшую упаковку, любой мотоблок поместится во внедорожник или большинство универсалов.

И последнее, но не менее важное: основным преимуществом мотоблока является физическая нагрузка. Сколько раз вы слышали от врача «Ходьба — лучшее упражнение» или «Вам действительно следует больше ходить»? Сколько американцев покупают членство в клубе здоровья и ходят на беговой дорожке, а затем идут домой и садятся на газонокосилку? Прогулочные коляски позволяют вам выполнять свою работу и хорошо тренироваться, пока вы ею занимаетесь — это действительно лучшее из обоих миров для фермера-любителя.

Иди сюда

Прогулочные кроссовки производились в Америке.Gravely был крупнейшим американским производителем мотоблоков, и с начала 1900-х годов их производили еще несколько американских компаний. Но более крупные тракторы, произведенные после Второй мировой войны, истощили рынок для многих тракторов, и даже Грейвли прекратил их производство примерно в 2003 году.

Американские производители также никогда не вводили много новшеств в этом секторе оборудования — даже в последние дни их производства у Gravely все еще не было двусторонних рулей, — тогда как европейцы переняли этот исключительно практичный дизайн в 1960-х годах.Сейчас почти все мотоблоки производятся в Европе, в основном в Италии, которая насчитывает более 15 марок. Два итальянских бренда, которые можно найти в Северной Америке, — это BCS America (базирующаяся в Портленде, штат Орегон) и Grillo, причем BCS является наиболее известной, поскольку они импортируются с середины 1970-х годов.

Картофелеуборочный комбайн для мотоблока, картофелеуборочный комбайн для Power Tiller

мини-картофелеуборочный комбайн для мотоблока

1. однорядный
2.вес: 100кг
3. рабочая ширина: 530 мм
4. мини-комбайн

продукт хорошей производительности, высокой эффективности. В основном используется для уборки картофеля, чеснока, сладкого картофеля, моркови, арахиса и других подземных культур. Имеет высокую эффективность сбора урожая, меньшую поломку, быструю работу без дрожания, отсутствие блокирования травой, простую структуру с протечкой почвы, быструю и длительный срок службы и т. Д. Эта машина была предоставлена ​​национальным патентным ведомством с патентами на полезную модель с одобрением внешнего вида. .Машина работает быстро, может установить груду разгрузки, без усилий, уменьшить утечку, сохранить работу подборщика

Комбайн картофелеуборочный мини

к мотоблоку Основные технические характеристики:

Модель	4U-1	4УЗ-1 (вибрационный)	4У-1А (Трактор ручной)
рядов	1	1	1
Расстояние между рядами (см)	55–80	55–80	55–80
Производительность (га / ч)	0.2-0,34	0,2-0,34	0,2-0,34
Общий вес (кг)	180	160	100
Согласованная мощность (л.с.)	22–35	22-35	8–15
Рабочая глубина (см)

На копке картофеля — Шеймус Хини

• Дом
• Свяжитесь с нами

• Учебные планы
  • Программа навыков 3
    • Навыки3 кг
    • Навыки 3 класс 1
    • Навыки 3 класс 2
  Программа
  • CBSE
    • 1 класс
    • Класс 4
      • Класс 4 CBSE
      • Exam Pack Class 4 CBSE English
      • Расширение возможностей английского 4
    • Класс 6 CBSE
    • Класс 7 CBSE
      • Социальные науки 7
      • Английский 7
    • 8 CBSE
      • Английский 8
      • Наука 8
      • Социальные науки 8
    • 9 CBSE
      • Улей — класс 9 CBSE
      • Моменты
      • 9 Английский читатель
        • Ежедневные задания
      • 9 Общественные науки
    • 11 Английский Core CBSE
    • 11 Английский язык по выбору CBSE
    • 11 бизнес-исследований CBSE
  • SCERT
    • SCERT 8 ​​
    • SCERT 9
    • SCERT 10
    • SCERT 12
• Настольные экзамены
  • 10 Английский язык CBSE
    • 10 Социальные науки CBSE
    • 10 Английский SCERT
  • 12 ядер английский CBSE
  • 12 Английский язык по выбору CBSE
  • 12 Экономика CBSE
  • 12 бизнес-исследований CBSE
  • 12 Английский NIOS
• Библиотека
  • Романы
    • Трое в лодке
    • Человек-невидимка — Х. Дж. Уэллс
  • Рассказы
    • Истории из нашей Америки
    • Историй из нашей Британии
      • Эллисон Кэролл
      • E V Lucas
    • Историй из нашей Индии
      • В М Башир
    • Истории из нашей России
    • Историй с нашей Ямайки
      • V S Naipaul
    • Истории из нашей Африки
  • Стихи
    • Халил Джебран
    • Низзим Иезекииль
    • Пабло Неруда
    • Раймонд Уилсон
    • Редьярд Киплинг
    • Уильям Шекспир
    • Уильям Вордсворт
    • Викрам Сет
    • Тагор
    • Сароджини Найду
• Письмо
  • Уведомление
  • Написание рассказов
  • Биография — Biosketch
  • Объявления
  • Дебаты и выступления
  • Письма — официальные и неформальные
  • Написание отчета
  • Приглашения
• Грамматика
  • Части речи
    • Существительные и местоимения
    • Прилагательные
    • Наречия
    • Предлоги
    • Союзы
    • Обнаружение ошибок
    • Модальные глаголы
  • предложений
    • Голос — пассивный и активный
    • Фразы и статьи
    • Докладываемая речь
    • Образы речи

Подписывайтесь на нас

• facebook
• твиттер
• instagram
• интерес
• YouTube

Поиск Ищи: Поиск Авторизоваться Создайте История Образ Аудио Просмотреть все форматы Корзина 0 Меню Подписывайтесь на нас

• facebook
• твиттер
• instagram
• интерес
• YouTube

Поиск Ищи: Поиск Авторизоваться

Последние новости

• Skills3 Syllabus — Главная страница

⋆ Способы окучивания картофеля мотоблоком ⋆ ✓ Фермер

Одним из основных процессов для хорошего роста картофеля является окучивание.К тому же такой процесс непростой, когда речь идет о большом проценте площади. Процедуры проводятся, как ручным способом (благодаря измельчителю и мотыге), так и автоматическим (с помощью культиватора или мотоблока). Зачистка картофеля мотоблоком — надежный и простой способ ухода за растениями.

Содержание

1. Процедура обработки почвы
2. Этапы обработки
3. Обработка моторным блоком
4. Типы мотоблока
5. Процесс окучивания
6. Положительные стороны
7. Заключение <

Окучивание картофеля с моторным блоком

процедура обработки почвы

Обработка почвы — это процедура, которая должна выполняться непрерывно.Основная особенность этого процесса заключается в том, что в момент опудривания ки основных стеблей картофеля нужно аккуратно рыхлить землю. Зубковывание мотоблоком — производится только во время активного роста куста, и до тех пор, пока он не достигнет определенного прироста.

Если человек хочет получить здоровый и большой урожай, необходимо, чтобы корни уходили, так как у вас может быть больше воздуха и кислорода, это важно. Садоводы также утверждают, что протравливание картофеля мотоблоком — отличный способ, который помогает в какой-то мере избавиться от ненужных растений, а может защитить кусты от резких заморозков и одновременно ускорить созревание и развитие куста.

Этапы обработки

За один сезон необходимо выполнить не менее 3 процедур.

1. Первое окучивание картофеля мотоблоком необходимо проводить именно тогда, когда куст высотой более 15 см. По мнению специалистов, обычно такой рост приходится на конец мая, иногда в самое начало мая. Июнь. В самый первый раз, когда вы рыхляете почву, нужно понимать, что слой присыпанной земли не может составлять 10 см. Если взять немного глубже, это приведет к тому, что побеги не разовьются хорошо и, как следствие, вы получите немного с одного куста плодов.
2. Когда растение картофеля превышает 25-30 см, тогда нужно проводить второй этап обработки куста. Обычно при хорошей погоде и правильном уходе вторая вспашка происходит через 2-3 недели.
3. Последняя обработка по сезону — часто садоводы пропускают этот этап, хотя специалисты этого не рекомендуют. Суть этого процесса ничем не отличается от первого этапа, просто нужно присыпать стебли намного выше, чем на первом, на 15-20 см. Мотоблок для окучивания картофеля должен быть вам удобен.

Когда происходит такая процедура, садовник обязательно должен посмотреть, в каком состоянии находится земля. Главное, чтобы она не была слишком сухой или влажной. Оптимальный вариант — земля с умеренно мягким грунтом. Не все огородники умеют правильно окучивать картофель мотоблоком и поэтому часто повреждают корни.

Обращение с мотоблоком

Удобная вещь

Мотоблок — отличная вещь, упрощающая процесс обработки земли.Если у вас поле в несколько десятков соток, то в ручном способе, как минимум, вы весь день будете обрабатывать сайт. Но, если весь процесс осуществляется с помощью блока, то это можно сделать за пару часов. Но человек должен понимать, что главное — правильно провести лечение, и тогда можно ожидать положительного результата.

Кроме того, существуют различные устройства для этой конструкции, сам процесс будет зависеть от типа и его методов. С помощью мотоблока картофель легко окучить — это отличный способ избавиться от сорняков.

Рыхление происходит благодаря острому инструменту, производящему процесс разрыхления. Все элементы такого устройства обычные, некоторым садоводам даже удается сделать такой инструмент своими руками, но он быстро ломается и не дает желаемого эффекта.

Типы мотоблока

Выделяют два основных типа:

• возделывание картофеля мотоблоком в форме плуга;
• выращиваем картофель дисковым мотоблоком.

У них разительные различия между собой, и их методы работы немного отличаются друг от друга.

Окучивание плугом-мотоблоком

Этот вид делится на два типа: однорядный и двухрядный снаряд заряжающий. Говоря о работе с первым, сразу нужно побеспокоиться о его настройках. Необходимо сделать углы атаки и ее глубину (от 10 до 15 см). Глубина — это процесс, в который в дальнейшем погрузятся лопасти. После того, как вы построили все параметры, можно уже начинать процесс работы. Для начала процесса сам инструмент нужно немного посадить в землю.

В этом положении инструмент должен постоянно находиться в процессе работы. Если по каким-то причинам конструкция при эксплуатации будет находиться над землей, то ее необходимо опустить, для этого нужно будет немного отклонить всю стойку назад. А когда окучник слишком глубокий, то нужно наклонять стойку вперед.

Однорядный окучник в целом похож на предыдущую версию. Отличие только во внешнем виде — похоже на половину двухрядную. Принцип работы такой же, только в этом случае время на окучивание уйдет в 2 раза больше.

Окучивание дисковым мотоблоком

Внешний вид устройства напоминает раму на двух колесах, к которой подвешены два диска. Для работы с таким инструментом нужно освоить две функции и два параметра. Первое, что нужно выяснить человеку, — какое расстояние должно быть между дисками, и это вам существенно поможет. Обычно расстояние между дисками зависит от того, какой сорт картофеля и какой. Специалисты советуют выдерживать расстояние между ними примерно 45-65 см.

Важный фактор: не забудьте отрегулировать угол атаки и его поворот, который должен быть. Угол атаки должен быть одинаковым для всех дисков заземления, потому что если вы их неправильно настроите, они будут врезаться друг в друга . Работа с этим окучником имеет ряд особенностей:

• из-за того, что диски вращаются, земля рыхлится;
• гребни становятся выше и ровнее;
• мало потребляет энергии от мотоблока;
• им может пользоваться даже новичок.

Процесс окучивания

Когда дело доходит до самой сцепки, плуг уже все ваши инструменты должны быть приготовлены. Главное, что нужно сделать, это установить перед основной конструкцией несколько разрыхлителей. А вот за мотоблоком установите окучник — тот, который выбрали для обработки земли. После того, как все процедуры будут выполнены, можно будет приступить к работе с инструментами. Необходимо разместить весь инструмент исключительно посередине, между всеми рядами картофеля и начать работу на минимально возможной скорости, после чего можно быть уверенным, что машина работает.

Процесс окучивания происходит до конца всей грядки, после чего всю конструкцию нужно аккуратно развернуть и перейти к следующим грядкам строго посередине. Специалисты утверждают, что для первого лечения достаточно одного раза пройти через постель.

Но если поехать второй раз, то большой процент садовода коснется корней плода, и тогда все клубни будут повреждены. Если заранее знать, что вы будете обрабатывать мотоблок с мотоблок для окучивания картофеля, то садовнику следует правильно сажать саженцы, так как чистка мотоблока возможна только при расстоянии между кустами 60-80 см.

Положительные стороны

Окучивание — один из самых основных этапов развития здоровых кустов и плодов. И хотя в такой работе могут быть недостатки, без обработки земли не обойтись. С помощью мотоблока удастся удалить сорняки, кроме того, его можно использовать для отличной обработки, которая занимает гораздо меньше времени, чем вы это делали вручную.

Мотоблок играет главную роль, ваша основная задача правильно настроить и ввести его по всем рядам.Такой способ не сможет навредить корням и плодам куста и при этом минимальные затраты как времени, так и сил. Садоводы хвалят МТЗ от производителя Кентавр, отличные колосья, окучник, глаз для работы. Среди культиваторов хвалят модели Нева, Салют и Югра. Здесь большой выбор мотоблоков, и вы легко сможете выбрать тот, который идеально вам подходит, и вам будет удобно обрабатывать и ухаживать за кустами и почвой. Для хорошего привода колес используются проушины.

Заключение

Окучивание — не самое сложное, главное понимать, как происходит весь процесс, заранее побеспокоиться о грядках, чтобы плоды можно было сажать на определенном расстоянии.Окучивать картофель мотоблоком может каждый, главное правильно установить инструмент над землей и не глубоко его сажать, а также не забывать про проушины. Есть конструкции с одним колесом и окучником, также может быть проушина.

Картофелекопалка | Статья о Potato Digger от The Free Dictionary

Сеялка-формирователь борозды, Роторный измельчитель, Копатель для корнеплодов, Межкультурная панель инструментов, Косилка для сахарного тростника, Сеялка для сахарного тростника, Бритва для стерни, Насос с осевым потоком, Пистолет для разбрызгивания, Ридер для овощей, Сеялка для картофеля, Роторный копатель для картофеля, Копатель почтовой ямы, Сборщик фруктов, Шейкер-копатель для картофеля, Установка для обработки горячей воды для манго, рассадопосадочная машина для овощных культур, шелушитель для кукурузы, самовыравнивающийся штанговый опрыскиватель, садовый опрыскиватель, разбрасыватель удобрений, кормоуборочный комбайн, кормоуборочный комбайн, Mango prouner и некоторые другие.Это был картофелекопатель, запряженный лошадью, который после испытаний на ферме Стивена Фэйрберна в Ньюкасле стал картофелеводом Королевского сельскохозяйственного общества и во всем мире. Ричард Бейдер из Мидлтауна, штат Нью-Йорк, считает, что это картофелекопатель, запряженный лошадью. Рон Беннетт, Виктор, штат Нью-Йорк, считает, что это ручной культиватор луковых сорняков. И именно Джон и Мэтт заметили, что взрыв от выстрела раздвинул тростник во время охоты в 1890 году, что породило идею, которая привела к созданию первого газовый пулемет: Colt-Browning Model 1895 Potato Digger.как очиститель семян / грейдер, сеялка Rabi, сеялка культиватора, сеялка для сухого посева / бегун, сеялка Rota, молотилка, сеялка измельчителя пшеничной соломы, сеялка Rota, молотилка, мобильный пресс-подборщик Bhoosa, устройство для удаления семян, устройство для обработки семян, сеялка Kharif, сеялка точного высева, хлопок Гребень с удобрением, Сеялка-формирователь грядки и борозды, Роторный измельчитель, Корнеуборочный комбайн, Межкультурная панель инструментов, Риггер для сахарного тростника, Сеялка для сахарного тростника, Бритва для стерни, Насос с осевым потоком, Пистолет для разбрызгивания, Ридер для овощей, Сеялка для картофеля, Роторный копатель для картофеля, копатель почтовой ямы, Фрукты Сборщик, Картофелекопатель-шейкер, Установка для обработки горячей воды для манго, Рассадопосадочная машина для овощей, Шелушилка для кукурузы, Самовыравнивающийся опрыскиватель штанги, Опрыскиватель для садов, Разбрасыватель удобрений, Корморезка, Корморезка, Некоторые историки даже утверждают, что Гатлинг оказался более эффективным, чем Кольт .
