Камины из печки своими руками, несколько действенных способов

Как бы странно это ни звучало, но довольно часто встает вопрос о том, как переделать печь в камин. Настораживает сразу несколько фактов, требующих дополнительного разъяснения. Откуда взялась печь в XXI веке? Зачем ее нужно переделывать? Возможно ли это, ведь печь и камин являются разными устройствами?

Домашний очаг

Где можно увидеть русскую печь

Отвечаем поэтапно на все возникшие вопросы. В нашей стране вдали от цивилизации проживает огромная часть населения. В 90-е годы сложилась тенденция вымирания сел. Молодежь покидала родительские дома и отправлялась в город в поисках лучшей жизни. Многие строения остались просто заброшенными.

Сегодня сельское хозяйство постепенно берет курс на восстановление, это значит, что привлекаются кадры, обеспечиваются жильем. Многие семьи, имеющие личный транспорт, приобретают загородные дома и заселяются в них, продолжая работать в городе.

Большинство деревенских домов было оборудовано печным отоплением. Для того чтобы демонтировать печь, необходимо перестелить напольное покрытие и заделать отверстие в крыше под дымоход. Не у всех на это хватило желания и возможности, вот и стоят до настоящего времени символы теплоты в доме и уюта, воспетые в русских сказках.

Массивное кирпичное сооружение

Газификация позволила установить в печку горелку и дать конструкции вторую жизнь. Но современный подход к реконструкции подразумевает то, что произойдет переделка в функциональный, стильный камин.

Что даст реконструкция печи

Русская печь в доме установлена таким образом, чтобы прогревать максимальную жилую площадь, не исключалось и расположение в центре. Теперь задумайтесь, разве это не современный стиль?

В нашем представлении печь носит образ некой конструкции с неровными гранями и побелкой, оставляющей следы на одежде, в случае нечаянного прикосновения, а если выровнять грани и использовать современные материалы, то уже навскидку вырисовываются интересные проекты, которые по оригинальности замысла не уступят ведущим дизайнерским разработкам.

Массивность печи идет лишь на пользу будущему камину, так как последний будет иметь отличные технические показатели, а увеличение площади всегда приводило к повышению КПД. Какое поле деятельности раскрывается для начинающего конструктора.

Возможность строительства островных типов, пристенных вариантов, стилизация комнаты под убранство крестьянской избы (перспективное направление). Все это ожидает нас после переделки старой печи в современный камин.

Деревенский антураж

Чем печь отличается от камина

Теперь погрузимся в реалии предстоящих работ и отметим их трудоемкость и сложность выполнения в техническом и теоретическом плане. Чтобы понять, как сделать камин из печки, необходимо определить все виды требуемых работ. Это под силу только настоящему профи, поэтому привлечение мастера, скорее всего, станет обязательным условием. Но в качестве информации разъясним, как провести анализ реконструкции.

Печь от камина принципиально ничем не отличается. Оба устройства работают за счет сгорания топлива и оба участвуют в отоплении помещения. Но все-таки одно из них называется печью, а другое – камином.

  • Функции печи не рассчитаны на то, чтобы предоставить возможность наблюдать за пламенем, поэтому все технологические нюансы направлены на качественно и эффективное использование тепла. Дверца топки выполнена из металла и скрывает процесс горения от глаз наблюдателя.
  • Газы, образовавшиеся после сгорания, имеют высокую температуру. Дарить такую энергию природе не очень хочется, поэтому дымоход в корпусе печи выполнен в виде лабиринта. При движении нагретые газы отдают свою теплоту кирпичам печки.
  • Топка русской печи несколько меньше, чем, по расчетам, должна быть у камина, приходящегося для подобного помещения.

Готовое к эксплуатации кирпичное сооружение

В остальном отличия касаются только внешних элементов, которые могут быть использованы и в переделанной конструкции.

Несколько способов переделки

Если печь досталась вам при покупке дома в качестве приданного, то, скорее всего, вы понятия не имеете, какую внутреннюю структуру имеет данное устройство. Поэтому без частичной разборки здесь не обойтись. Чтобы определить, какие элементы можно оставить без изменения, а какие необходимо видоизменить, начинайте разбирать печь аккуратно, снимая каждый кирпич. Материал, который остался в целом состоянии, можно использовать повторно, поэтому рекомендуется его складывать отдельно.

Уже прохождение нескольких рядов даст полную картину устройства дымного канала. На этом этапе придется определить, оставите ли вы дымоход в том же виде или возведете каминный вариант, который представляет собой обычный вертикальный канал.

Мастера, которые хотя бы раз переделывали одно устройство в другое, рекомендуют сначала внимательно изучить внешнее и внутреннее состояние кладки в целом и каждого кирпича. Если видимых повреждений нет, не наблюдается трещин, а внутренние поверхности надежно герметизированы, то некоторые элементы печи можно будет сохранить.

Сопоставив схему реального устройства с наиболее подходящим проектом камина, определитесь, какая часть кладки останется нетронутой.

Оцените возможности видоизменения рядов и после этого приступайте к чистке всех полостей корпуса. Почистить печь в разобранном состоянии гораздо легче, чем в действующем.

Отреставрированное кирпичное сооружение

Каждый кирпич следует очистить от старого раствора и сажи. Если необходимо, то можно использовать воду. Эти кирпичи, скорее всего, непригодны для кладки внешних слоев, так как современные материалы более эстетичны и привлекательны. Зато при монтаже дымохода они будут незаменимы.

В случае когда невозможно вникнуть в схему и после частичной разборки картина не проясняется, придется продолжать разбирать печь. Если в кладке имеется множество повреждений, то их устранение может оказаться более трудоемким и дорогим занятием, чем возведение нового камина. Эта идея и составляет основу второго способа, как переделать печь в камин. Нужно будет разобрать печь полностью до нижних рядов основания. Демонтаж должен осуществляться с особой осторожностью, так как сажа, попавшая на кожу и в органы дыхания, вызывает раздражение.

Разбирая печь, не стоит жалеть о конструкции. С большим количеством трещин она бы доставила массу проблем. Уже одно существование фундамента и основания является огромным наследством, которое оставила печь для камина. Тщательно исследовав состояние основы, можно на ней производить монтажные работы. Но проверка не заключается только в контроле целостности. С помощью уровня необходимо убедиться в горизонтальной ориентации плоскости.

Оставшийся фундамент указывает на границы каминного комплекса. С такими габаритами удастся возвести не просто декоративный элемент, а настоящий функциональный камин с варочной плитой для приготовления пищи. Кроме того, что топку необходимо будет выполнить согласно размерам, вычисленным по параметрам комнаты, сразу сориентируйтесь с расположением дымохода, чтобы он как можно ближе выходил к существующему отверстию в крыше дома.

Камин, сделанный из печи при полной или частичной ее разборке, может кардинально поменять стиль планировки помещения. В некоторых случаях печь претерпевает минимальные изменения. В основном они касаются размеров топки. Тогда есть смысл сохранить ее в первозданном виде, украсив росписью народного творчества. Естественно, для этого используются современные материалы, которые не оставляют следов и сохраняют свой вид после длительной эксплуатации.

Следует отметить, что с помощью подобных решений можно решить две важные задачи: обустроить камин и сохранить в доме память о русских умельцах. Ведь русская печь отличается от конструкций других стран наличием лежанки. Эту лежанку можно оставить для декора, а можно превратить в действующий узел камина.

Как переделать камин из печки – варианты отделки

Большая русская печь есть во многих старых домах. Ее долгое время использовали для приготовления пищи, но нельзя сказать, что она была интересным декоративным элементом. Скорее очаг был необходимостью, чем нес какую-либо эстетическую функцию. Сейчас открытый огонь используют для декорирования помещения. Для этого нужно лишь знать, как сделать камин из печки.

Подготовительные работы

Перед тем, как делать камины своими руками из печки, стоит замерить исходники.

Необходимо проверить следующие параметры русской печи:

  1. Осмотрите печь на наличие сколов в кирпичной кладке или иных повреждений. Проверьте, не ослаб ли раствор. Если несколько кирпичей деформированы и могут выпасть – печку нужно будет полностью разбирать. Обратите внимание, сделана ли печь внутри из огнеупорного материала.
  2. Оцените размеры топочного отверстия. Так как печи использовались в качестве источника тепла или для приготовления пищи, топки часто делались небольших размеров. Чтобы определить, какая топка подойдет для вашего камина, измерьте размеры помещения. Топка должна занимать 1/50 часть от площади комнаты. На 2 части высоты приходится 3 части ширины.
    Следовательно, размер топочного отверстия должен быть рассчитан так, что при умножении ширины на высоту получалась площадь, равная одной пятидесятой части от площади комнаты. Глубина топки должна быть не менее 50 см.
  3. Постройка камина во многом зависит от фундамента. Пространство между фундаментами пола комнаты и печки должно составлять около 25 см. Промежуток должен быть заполнено песком.
  4. Дымоход стоит осматривать достаточно тщательно, так как от него зависит вся дальнейшая работа камина. В печной трубе должна образовываться сильная тяга. Минимальная допустимая высота дымохода для камина – 4,5 метров. Оптимальной является высота в 7 метров. Труба воздуховода должна быть по размерам такой, что в нее без труда можно было бы вставить целый кирпич.
Если печка не сильно пострадала за годы эксплуатации, то достаточно будет расширить топочное отверстие и установить дверцу

Проверив материал и расчеты, легко определиться с методами, как из печки сделать камин своими руками.

Если печка с годами абсолютно не деформировалась, достаточно будет расширить топочное отверстие и установить стеклянную дверцу. Если дымоход слишком узкий для камина, потребуется демонтаж дымохода. В случае со слабым фундаментом единственным выходом будет полное демонтирование старой печи и установка нового камина.

Перестройка печи в камин

Самое первое действие, которое нужно сделать перед установкой нового камина, это подготовить будущий чертеж. Все размеры должны подходить под старый фундамент.

Переделывание печки в камин проходит в несколько этапов:

  1. Фундамент печи укрепляется при помощи гидроизоляции. В качестве гидроизоляционного материала используется рубероид. Несколько слоев материала укладываются на глиняно-цементный раствор.
  2. Следующим этапом является установка основания под камин. Можно соорудить новое основание или же поставить печное, если оно находится в превосходном состоянии.
  3. Топка делается согласно новым чертежам, так как печное топочное отверстие не подходит для камина. Для создания основания под топку по окружности конструкция обкладывается кирпичной кладкой.
  4. Сооружается сама топка. Стены должны быть сделаны вертикальными. Желательно проверять четкость линий будущих боковых стен топки при помощи строительного уровня.
  5. Правильные расчеты также важны на этапе постройки дымохода. Он выкладывается при помощи кирпичной кладки. Каждый несколько рядов нужно убирать излишки раствора с внутренней стороны дымохода, так как на них в последствие может оставаться сажа. Из-за этого дымоход придется часто чистить.

Воздуховод можно сделать не только из кирпича. Можно рассмотреть вариант трубы-сэндвича, обтекаемая форма и гладкие стены которой не препятствуют выходу дыма из камина.

Отделка построенного камина

Особое внимание следует уделить внешнему виду бывшей печки. Если вы сохранили старый корпус, он может выглядеть недостаточно эстетично в интерьере комнаты. Исправить это можно при помощи грамотной отделки.

Отделочные работы каминов проводятся при помощи нескольких видов материалов:

  • кирпича;
  • штукатурки;
  • камня;
  • плитки.

Время, затраченное на отделку камина, зависит от сложности декора.

Отделочные работы при помощи кирпича

Старой кирпичной кладке можно придать красивый вид, если хорошо ее обработать. При помощи абразивного материала нужно убрать излишки раствора со швов. Также можно обновить швы, сделав их выпуклыми. Еще один интересный вариант декора – обновление швов при помощи раствора с цветным пигментом.

Кирпичную отделку можно покрасить жаростойкой краской

Сам кирпич можно покрасить жаростойкой краской. Если же он сохранился в отличном состоянии, достаточно будет покрыть кирпичную кладку лакокрасочным составом, устойчивым к высоким температурам.

Отделка камина штукатуркой

Этот способ отделочных работ можно считать одним из самых простых и доступных. Штукатурка не требует монтажа, как, например, камень или плитка.

Штукатурная смесь для камина должна быть достаточно прочной. Для этого стоит добавить в штукатурку соль и мелко порезанную стеклоткань. Для придания нужно цвета можно добавить краску на известковой основе.

Перед началом работ желательно протопить камин, так как поверхность должна быть слегка теплой. Также нужно увлажнить поверхность. Штукатурка наносится в несколько слоев. Первый слой должен быть нанесен шпателем, стены камина необходимо выровнять. Когда он высохнет, можно приступать к нанесению второго слоя. Его толщина не должна превышать половины сантиметра.

Слой наносится при помощи мастерка или кисти и выравнивается круговыми движениями. Чтобы штукатурка была нанесена с эффектом волны, используйте для нанесения второго слоя губку или резиновый шпатель.

Искусственный и натуральный камень для отделки камина

Для отделки каминов применяют различные виды натурального камня. Сложнее всего работать с гранитом или мрамором, так как это довольно прочный материал, который невозможно обработать без специальных инструментов. Отделать камин можно и такими камнями, как известняк, ракушечник, а также бутовый камень.

Более дешевый вариант отделки – использование искусственного камня. Его можно приобрести или же изготовить самостоятельно. Для этого следует заранее подготовить силиконовые формы, имитирующие настоящие каменные блоки. Смесь для искусственного камня состоит из цемента, песка и краски нужного оттенка.

Портал для камина может стать настоящим произведением искусства, если применить фигурную резьбу по камню

Особое внимание следует уделить порталу камина. Неровные камни можно сложить вместе, сделав имитацию печи из времен рыцарских сражений. Роскоши обстановке придаст камин из мраморных блоков. Можно соорудить каменные колонны или использовать натуральный камень нескольких цветов.

Отделочные работы при помощи плитки

Еще одним распространенным отделочным материалом для печей и каминов является плитка.

Используется несколько видов материала:

  • клинкерная плитка;
  • керамогранит;
  • майолика;
  • терракота.

Самый распространенный вариант для отделки каминов – использование клинкерной плитки. Это экологически чистый и довольно крепкий материал, который изготавливается из глины.

Керамогранит изготавливается искусственным образом и также не уступает в прочности клинкерному типу плитки. Майолика – это узорчатый материал из прессованных глазурованных деталей. Терракота представляет собой пористую плитку из цветной глины.

Перед тем, как облицовывать камин плиткой, удалите с его поверхности покрытие, оставшееся от печи. Можно его оставить только в том случае, если предварительно натянуть на камин металлическую сетку и закрепить ее саморезами. Основание камина выравнивается при помощи клея. Когда смесь высохнет, можно крепить плитку. Для этого шпателем наносится клей на деталь и плитка прикладывается к камину. Чтобы клей лучше схватился, по плитке нужно постучать резиновым молотком. Начинать выкладывать плиточную кладку нужно с основания конструкции.

Использовать переделанный из печи камин можно через две недели после отделки. Топиться очаг при помощи только сухих поленьев. Во время первой растопки нужно проверить работу дымохода, оценив, есть ли неприятный запах в помещении. Дым может пойти в помещение из-за слишком сильной или слабой тяги в дымоходе, а также при ошибках в расчетах.

пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха.

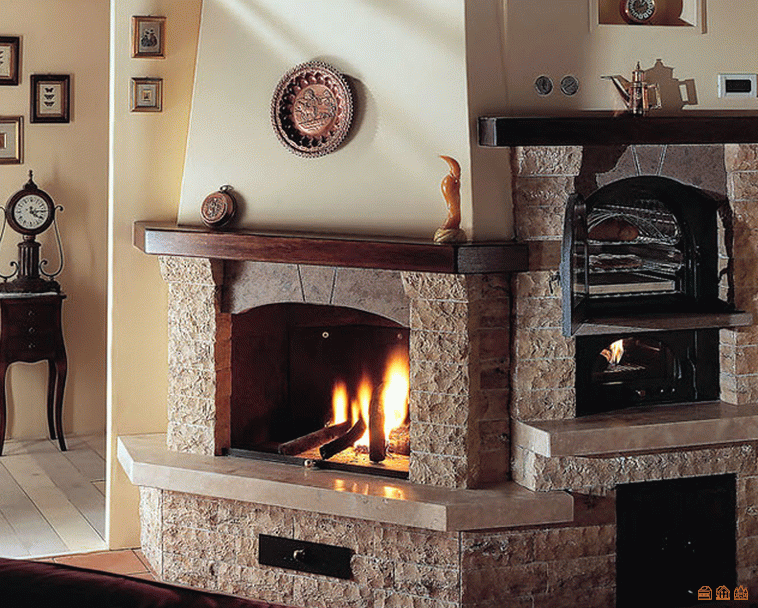

Печь — камин фото

Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

  • Сильное желание отказаться от платной установки и все максимально делать своими руками;
  • Печной кирпич – около 8 сотен штук;
  • Жаропрочная кладочная смесь на основе глины –200 кг;
  • Дверка каминная с жаропрочным стеклом размером 500х500мм;
  • Дверка топочная печная чугунная, 200х250 мм;
  • Дверки поддувальные, 120х250 мм и 120х120 мм;
  • Три дверкипрочистные для очистки дымохода, 120х120 мм;
  • Два колосника для топок, 200х250 мм и 250х400 мм;
  • Чугунная варочная плита с конфорками, 410х720 мм;
  • Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
  • Стальной лист толщиной 3 мм и размером примерно 60х60 см;
  • Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
  • Отожженная проволока для закрепления дверок;
  • Сэндвич-труба и соединительные элементы для дымохода;
  • Доски и гидроизоляционные рулонные материалы для опалубки;
  • Бетон и бутовый камень для фундамента;
  • Сухой строительный песок, щебень;
  • Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

  1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
  2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
  3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
  4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
  5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

  1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
  2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
  3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
  4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

    Закрываем поддувало кирпичом

  5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
  6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
  7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
  8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

    Укладка 12 ряда кирпичей для печи — камина

  9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
  10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
  11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
  12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
  13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
  14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Печь камин своими руками — руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Виды печей-каминовПечь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.  строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

  • Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
  • Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
  • Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
  • Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
  • Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
  • Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
  • Гидроизоляционный материал — рубероид.
  • Доски для опалубки фундамента.
  • Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать камин в квартире своими руками, в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

  • В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
  • Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
  • Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
  • После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
  • Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.
Готовый фундамент с гидроизоляционным слоем и первыми рядами кладки

После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

Схемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

Сечения В-В и Г-ГкСечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)Продолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладывается печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

  • Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
  • Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
  • На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.
Так устанавливаются чугунные дверцы
  • На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.
Установка дверец и металлических перемычек
  • На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
  • На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
  • С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.
Сверху печной топки готовится место под чугунную варочную плиту
  • На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
  • На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
  • На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
  • С двадцать первого ряда в кладку добавляется красный кирпич.
  • Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.
Установка задвижки
  • На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
  • С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
  • На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
  • Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
  • Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
  • В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
  • Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
  • Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.
Видео: интересный вариант многофункциональной печи-камина


Печь камин своими руками, фото, схемы, материалы

Печка камин для дачи фото

За удобством пользования современными обогревательными приборами мы часто забываем, насколько приятно и романтично можно провести время, сидя у открытого огня. А ведь всего столетие назад еще были в ходу домашние печи камины из кирпича, где открытое пламя не только обогревало помещение, но и создавало особую романтическую атмосферу для уютного отдыха. Сегодня классические печи и камины для дачи своими руками строят в основном в декоративных целях. Им на смену пришли более безопасные и практичные чугунные изделия.

Принцип работы камина и печи

Несмотря на общее предназначение печи и камины — совершенно разные отопительные приспособления. От самой печи исходит мягкое длинноволновое излучение, которое воспринимается человеком, как приятное, согревающее тепло. Пламя в печной топке служит только для поддержания процесса сгорания топлива. Теплоносителем являются догорающие или уже сгоревшие газы, нагревающие каменные стенки, и дымоходные каналы. Тепло раскаленных газов передается камню. А уже он становится источником тепла в помещении. Кирпичная печь долго разогревается, но зато за счет высокой тепловой инерции камня долго держит тепло.

Источником тепла в камине является само пламя. Причем спектр инфракрасного излучения расположен гораздо выше. Не зря говорят, что камины печки дают сильное, но жесткое тепло. Зона комфорта ограничивается небольшой площадью со стороны открытого пламени. Причем расстояние до камина играет решающую роль: ближе будет слишком горячо, а дальше — холодно.

Каменный камин для дачи

Есть еще один важный момент: по сравнению с печью, классический камин является источником повышенной пожароопасности, поскольку в процессе сгорания дров отстреливают раскаленные угли, которые могут стать причиной пожара. Впрочем, современная чугунная печь камин для дома достаточно безопасна: дрова сгорают в закрытой камере, за прочным огнестойким стеклом.

Как объединить достоинства камина и практичность печки

Чтобы получить в доме декоративные качества камина, но при этом обеспечить удобство пользования и практичность закрытой печи — нужно объединить их достоинства. Для решения этого вопроса существует как минимум три варианта.

Печь камин для дома в интерьере
  • Независимые печи и камины своими руками в одном корпусе, и с общим дымоходом.
  • Камин используется в качестве топочной камеры кирпичной печи.
  • Металлическая печь-буржуйка с конвекционным нагревом воздуха в помещении.

Рассмотрим поподробнее каждый из вариантов.

Печь с пристроенным камином

Самый простой способ — построить печь и встроить сбоку камин. Получится, что в одном каменном корпусе разместятся два автономных отопительных прибора. Собирая такую печь камин своими руками, важно учесть, что будет использоваться общий дымоход.

Печь из кирпича с чугунным камином

Недостатком такой конструкции является громоздкость, большое количество кирпича для постройки, большая занимаемая площадь, но печь можно использовать для постоянного отопления, а камин — как способ быстро согреться возле огня.

Металлический камин с кирпичной кладкой

По второму способу готовый металлический камин обкладывается кирпичной кладкой. По сути, мы получаем обычную печь, где камин играет роль камеры сгорания.

Для лучшей эффективности отбора тепла можно в дымоходе сделать множество каналов. Тогда сам дымоход тоже будет нагреваться и излучать тепло в помещение. Готовые металлические камины имеют стеклянные дверки. Через них можно любоваться на языки пламени.

Металлический камин печь с кирпичной кладкой

Эффективность использования топлива в каминах на порядок ниже, чем в хорошей печке, так что такая печь камин для дачи будет отличаться повышенной прожорливостью. Кроме того, дымоход, который тоже выделяет тепло, будет находиться слишком высоко и греть воздух у потолка, а не внизу помещения.

Готовая конструкция — печь камин из металла

Одним из лучших вариантов являются металлические печи камины для дачи, использующие конвекционный нагрев воздуха. Для этого на небольшом расстоянии от горячих металлических стенок нужно закрепить экран.

Готовая конвекционная печь-камин из металла

В получившемся канале воздух будет нагреваться и подниматься, а на его место будет поступать новый холодный воздух. За счет конвекции все помещение нагреется очень быстро. Экраном может служить как дополнительная металлическая пластина, так и каменная кладка с отверстиями снизу и сверху.

Принцип работы конвекционной печи-камина

Материалы для постройки печи камина

Чтобы построить печь с камином из кирпича потребуются такие материалы:

  • прочный красный керамический кирпич с гладкими стенками для внешней облицовки и выкладки внутренней поверхности дымохода;
  • огнеупорный красный кирпич для топочной камеры печки и внутренней кладки, не обязательно с гладкими стенками;
  • в зависимости от конструкции — готовый металлический встраиваемый камин;
  • чугунные изделия: дверки топочной и поддувала, колосники для печки и варочная поверхность, если она предусмотрена конструкцией;
  • задвижки для дымохода;
  • стальная проволока, уголки, стальные полосы — для крепления дверок и металлической фасонины в кирпичной кладке;
  • печная смесь или хорошая глина с песком для кладки печи;
  • водяная емкость или змеевик для нагрева воды, если это предусмотрено конструкцией;
  • жаростойкая изоляция для защиты стен возле печи — асбест, металлический лист, жаростойкая твердая минеральная вата;
  • гидроизоляция для фундамента — рубероид;
  • цемент или раствор, арматура, гравий, песок и доски для опалубки фундамента.

В магазинах стройматериалов без труда можно найти все для печей и каминов.

Количество кирпичей каждого вида высчитывается по чертежам порядовки. Остальные материалы подбираются и рассчитываются по месту и согласно потребностям в каждом конкретном случае.

Строим печь с камином своими руками

Поскольку печь камин из кирпича достаточно тяжелая — ей понадобится собственный фундамент. Особых требований к нему не предъявляется, но верхняя плоскость основания должна быть идеально горизонтальной и ровной. Фундамент нужно расположить так, чтобы дымоход попадал между потолочными балками и стропилами кровли.

Укладка кирпича производится согласно схеме-порядовке. Если не удалось найти готовую сухую смесь печного раствора, придется изготовить ее самостоятельно. Подойдет даже местная глина, если она достаточно «жирная» и прочная после высыхания.

Схема порядовки: кирпичные печи и камины своими руками

Если используется готовый металлический встраиваемый камин, то кладку вокруг него можно делать на обычном цементном растворе. Но «печную» и, особенно, «топочную» часть — следует выкладывать только на глиняный раствор.

Перед началом работ кирпич следует хорошо вымочить в воде. Для этого понадобится несколько часов, поэтому лучше замачивать кирпич на ночь. Мокрый камень хорошо сцепляется с глиняным раствором и кладка получает необходимую прочность.

Если кладка вокруг камина получилась невыразительной, можно добавить вокруг него декоративных элементов. Неплохо смотрится отделка натуральным камнем, специальным печным кафелем, кованными чугунными элементами декора. Печи камины, своими руками созданные и декорированные, заслуженно являются предметом гордости их владельцев.

Итог

Благодаря своей универсальности, чаще всего используется печка камин для дачи. После большого перерыва в обогреве помещения, она быстро согреет хозяев и гостей домика, а в зимнее время может использоваться как полноценное печное отопление.

Как сделать камин или печь в каркасном доме своими руками для отопления: Что выбрать? +Видео

Камин считается одним из самых оригинальных украшений загородного дома. Он создает определенную атмосферу уюта, которую нельзя добиться с обыкновенными отопительными батареями. На сегодняшний день современная версия камина является больше декоративным элементом интерьера, а не средством для обогрева.

[contents]

Виды каминов

Более привлекательной частью камина является открытый и безопасный огонь.

И важным элементом будет не его тепло, а само пламя, определенная игра оттенков, уютное потрескиевание дров, отблески на полу.

Для получения данного эффекта, вам необязательно нужно будет сооружать качественное кирпичное строение, при условии что это не всегда бывает удобным.

Ниже мы рассмотрим виды каминов в каркасном доме:

  • Классический камин – это кирпичное сооружение, встроенное в стенную нишу. Включает в себя дымоход со специальным сооружением, которое усиливает тягу. Масса данного камина составит около 20 тонн. Конечно, в городской квартире его невозможно будет соорудить, а вот для постройки камина в каркасном доме он вполне подойдет, но это решит специалист, оценив полностью фундамент здания.
  • Электрический камин – это надежный и качественный отопительный прибор, отлично имитирующий очаг, как правило, выполняется с декоративным специальным порталом. Игра пламени происходит благодаря видеорамке или другого более новейшего имитирующего механизма. Такой камин не требует вывода дымоходной трубы, так как не нуждается в ней и в соответствующей вентиляции. Для монтирования данного типа камина не будет иметь никакого значения характер вашего дома.
  • Газовый камин – это наиболее сложное устройство из-за подачи газа непосредственно в топку. Данный стационарный вариант, как и классический, нуждается в сооружении дымохода. Хотя вес конструкции гораздо меньше. Печи-камины газового типа в каркасном доме могут устанавливаться на любом этапе строительства.
  • Декоративный камин – это фальш-камин, который воспроизводит определенную форму портала, но сам по себе представляет только нишу. Данная конструкция выполняется своими руками также на любом этапе строительства и на стадии косметического ремонта.

Устройство камина классического типа

Стандартная версия камина состоит из следующих частей:

  • топочник – это место в камине, имееющее П-образную форму и обрамляемое порталом. Для более лучшего сгорания горючего материала в нижней его части оборудуют колосник или подом;
  • первал или по другому дымовой зуб – это специальное сужение к дымоходу, которое обеспечивает лучшую тягу;
  • дымоход – обеспечивает достаточно хороший вывод продуктов сгорания и отличную подачу воздуха.

В современной версии камина предусмотрена наиболее точная нестандартная система теплообмена, которая повышает КПД устройства и обеспечивает сохранение определенного количества воздуха в комнате. Таким образом, воздух под колосник собирается не из комнаты, а поступает извне. В полу комнаты формируются специальные отверстия, которые подают воздух в каналы с задней стенки топки. Такой подогретый воздух начинает перемещаться на трубчатый нагреватель немного ниже перевала, а уже потом в комнату. В результате этого воздух будет отбирать тепло у продуктов сгорания, и будет передавать его в комнату и снижать температуру выходящего газа.

Хотя, данное решение не компенсирует в полной мере зазор воздуха из помещения. Например, камины в каркасных домах не рекомендуют устанавливать в комнатах с объемом меньше 30 м?. Особенно это важно для современных домов с герметическими окнами и дверями увеличенной плотности.

Фундамента для классического камина

Вес классического камина в 15тонн оказывает существенную проблему для разных типов фундамента. Все проекты каркасных домов с каминами включают установку специального более мощного основания под очаг либо печь. Если данного фундамента не было спланировано, то об установке камина в каркасном доме можно смело забыть.

Каркасный дом сам по себе отличается незначительным весом, если сравнивать с кирпичным строением. Поэтому и фундамент под него обычно устраивают более легкий, например, ленточный мелко заглубленный. Другое дело каменный камин, под него необходимо устанавливать монолитную бетонную плиту, по всему периметру больше исходных размеров камина на 30 см. Фундамент должен быть заглублен ниже уровня промерзания почвы и грунта и не связан с основанием дома. Ленточный фундамент может вспучиваться при промерзании и оттаивании грунта, а монолитные никак не будут реагировать на это, именно поэтому связывать их в одну единую систему запрещено.

Более правильным вариантом будет являться обычный камин в каркасном доме на винтовых сваях. Вспучивание при промерзании грунта на данный фундамент не действует совершенно, и основание камина и стен можно соединить.

В каркасном доме с фундаментом на винтовых сваях под камин закладываются дополнительные металлические листы, которые связываются швеллером и специальным листовым металлом толщиной в 10 мм.

Данная стальная площадка под камин способна вполне выдержать определенную нагрузку.

Данный метод применяется при возведении специальных уличных печей или барбекю.

Безопасность камина

Камин – это конструкция открытого типа, то есть доступ к огню открыт все время, и это, конечно, создает характерную угрозу. Для того чтобы снизить ее, камин монтируется с соблюдением определенного ряда правил.

Рассмотрим эти правила ниже:

  1. Стенки камина и дымохода не должны соприкасаться с материалом каркаса и утеплителя. Пароизоляционный слой и обшивка в местах стыка защищены специальными термостойкими строительными материалами.
  2. Камин встраивается и монтируется во внутреннюю перегородку, выполненную в этом месте из силикатного кирпича. Это лучший из вариантов.
  3. Камин располагается на собственном бетонном основании. Опасная зона перед топкой, перекрывается специальным огнестойким покрытием, например, кирпич, плитка и камень, все зависит от строительного материала главного настила.
  4. Вывод дымоходной трубы осуществляется с соблюдением всех правил пожарной безопасности: труба обязательно должна быть утеплена и изолирована при определенном пересечении перекрытий либо стен.

Как развести и разжечь огонь в дровяной печи

Правильное разведение и розжиг костра в дровяная печь помогает обеспечить долгий и успешный огонь, а также помогает снизить вероятность того, что огонь погаснет после того, как зажжется.

Кому развести огонь в дровяной печи:

  • Залейте дрова внутрь перед огнем, чтобы они поднялись в комнату температура.
  • Убедитесь, что из печи удалены все излишки золы.
  • Возьмите смятые куски газеты и положите их на кровать плита.
  • Добавьте несколько разжигателей огня между кусочками газеты, если обязательный.
  • Положите небольшие кусочки сухой растопки хвойных пород на газету в крест-накрест.

Кому Развести огонь в дровяной печи:

  • При необходимости прогрейте дымоход, чтобы запустить тягу в печи.
  • Полностью откройте все вентиляционные отверстия на плите.
  • Если печь имеет заслонку, убедитесь, что она полностью открыта.
  • Зажгите газету и / или зажигалки в разных точках по всей площади. перед печкой.
  • Закройте дверцу печи, если через вентиляционные отверстия для поддержания огня. Оставьте дверь приоткрытой на несколько минут если не.

В этом руководстве объясняется, как развести огонь и зажечь дровяную печь.

Я также составил руководство о том, как развести и зажечь огонь в многотопливной печи, которое вы можете найти здесь.

Многотопливные печи также могут сжигать другие виды топлива, кроме дров, например уголь. Для получения дополнительной информации я перечислил полный список различий между нашей многотопливной печью и дровяной печью.

Я подробно объяснил ниже каждый шаг мы начинаем разжигать огонь в собственной дровяной печи.

Как построить A Пожар в дровяной печи

Мы обязательно привезем любую древесину, мы используем для костра снаружи по крайней мере за день до его сжигания.Холодное дерево труднее загореться и труднее сжечь, поэтому перед использованием древесина прогреется до комнатной температуры.

Первый шаг к разжиганию пожара в Дровяная строительная печь предназначена для удаления излишков золы с дна топки.

Древесина лучше всего горит, если сверху подается воздух, поэтому она может помочь в пожаре, если есть слой пепла, на котором можно гореть. Обычно рекомендуется хранить золу на глубине 1 дюйм между пожарами (более подробную информацию можно найти в другой нашей статье здесь).

Производитель собственного дровяного горения печь утверждает, что нужно только удалить из печи излишки золы изредка.

Все, что до пары дюймов, нормально, но если ваша топка полна золы, ее стоит убрать.

Хорошо оставить подстилку из золы внутри дровяной печи, так как это помогает изолировать следующий огонь.

Возьмите несколько листов газет или обычных бумагу и скручиваем в шарики. Бумага не должна быть слишком плотной, так как воздух все еще должен попасть между ними.

Поместите газетные шарики в основание дровяной печи до полного заполнения, опять же, не набивая их слишком плотно.

Сверните листы газет и положите их на изголовье печи.

На этом этапе вы также можете добавить несколько разжигателей огня в газету.

Небольшие кусочки сухой растопки должны быть добавлен в верхней части газеты крест-накрест. Это помогает пламя распространяется на куски дерева, позволяя воздуху проникать между ними их.

Добавьте небольшие кусочки сухой растопки поверх газеты. Как выглядит огонь в нашей дровяной печи, когда ее разожгли

Чтобы дерево загорелось и эффективно горит, он должен быть сухим и с низким содержанием влаги. Разжигание хорошо выдержанные или высушенные в печи, подойдут для использования, но вы можете использовать измеритель влажности для измерения содержания влаги в любой древесине, которую вы используете, чтобы гарантировать что она ниже рекомендуемой для дров 20% влажности.

Также предпочтительно использовать хвойную древесину. растопка, такая как сосна, при разводке костра, так как хвойные породы обычно загораются и горят быстрее, чем твердые породы дерева.Цель — быстро добраться до огня и до температуры, а использование растопки хвойных пород помогает ускорить этот процесс.

Как зажечь Пожар в дровяной печи

Перед зажиганием огня в дровах плита, важно убедиться, что:

  • Печь и дымоход прогреты до нужной температуры.
  • Все вентиляционные отверстия на плите полностью открыты.

Холодный дымоход может быть частой причиной, по которой огонь гаснет в дровяной печи после розжига.

Мы любим оставлять дверцу печи открытой. некоторое время перед использованием, чтобы нагреть его до комнатной температуры, но мы также при необходимости нагрейте дымоход, используя немного газеты.

Нам нравится оставлять дверь открытой на некоторое время, прежде чем использовать нашу дровяную печь, чтобы согреть печь и дымоход. При необходимости можно также прогреть дымоход зажженным листом газеты.

Подробнее о том, как утеплить дымоход дровяной печи, можно прочитать здесь.

Перед тем, как разжечь огонь, следует полностью открыть огонь. любые вентиляционные отверстия на плите.Это помогает гарантировать, что огонь будет воздух после зажигания, чтобы он мог прожечь газету и небольшие кусочки дерева как можно быстрее.

На наша дровяная печь, и находится под ней. Ручка, которая торчит перед печкой управляет этим вентиляционным отверстием, а при нажатии и нажатии на ручку открывается и закрывает вентиляционное отверстие соответственно. Отводя ручку от плиты как можно дальше по возможности полностью открывает вентиляционное отверстие.

Перед тем, как разжечь огонь, убедитесь, что все вентиляционные отверстия на плите полностью открыты.

Если в вашей дровяной печи есть заслонка, убедитесь, что она полностью открыта, прежде чем разводить огонь. Я объяснил здесь все, что вам нужно знать о амортизаторах.

Пожар следует разводить при различных указывает на газету, чтобы огонь равномерно распространился по древесине.

После того, как огонь заметно охватил дрова, дверцу печи можно закрыть. Это помогает обеспечить, чтобы весь воздух Подача огня поступает в печь через вентиляционное отверстие (-а).

Закройте дверцу печи после розжига огня или оставьте ее открытой на несколько минут, если огонь продолжает гаснуть.

Если пожар в вашей дровяной печи продолжает выходить, когда закрывает дверь, можно оставить дверь приоткрытой в течение нескольких минут, пока горит огонь. Не оставлять дверцу печи открыт на все время пожара, так как огонь не может быть контролируется, если воздух попадает в него, кроме как через вентиляционные отверстия.

Затем можно оставить первые кусочки дерева, чтобы они прожигали огонь, пока в огонь не будут добавлены бревна все большего размера, не заставляя его погаснуть.

Вы можете начать добавлять бревна большего размера, как только пожар начнется хорошо. Еще одно бревно добавлено в огонь

Как развести огонь в дровяной печи

Поскольку цены на газ и электроэнергию продолжают расти, современные дровяные печи оказываются дешевле в эксплуатации и очень эффективны благодаря усовершенствованию производственных процессов, качеству материалов и лучшему пониманию воздушного потока и горения. Обычно дровяные печи изготавливаются из стали или чугуна.Стальная дровяная печь нагревается быстрее, но и остывает так же быстро, что увеличивает время перезарядки. Чугунная дровяная печь нагревается немного дольше, но дольше сохраняет тепло. Перед тем, как разжечь огонь в дровяной печи, нужно помнить несколько вещей, которые обеспечат безопасную работу, повышенную эффективность и более длительное время горения.

Правильный поток воздуха …..

Для создания правильного воздушного потока и циркуляции вы всегда должны следить за тем, чтобы заслонка дровяной печи была открыта.Это предотвратит попадание дыма обратно в комнату, пока вы разжигаете огонь или перезагружаете печь. Если у вашей дровяной печи стеклянные дверцы, рекомендуется открыть ее как минимум за 30 минут до разжигания огня, чтобы внутренняя часть печи нагрелась до комнатной температуры. Если внутри дровяной печи холодно, охлажденный воздух будет стекать по дымоходу в камин, где он остается внутри дверцы. Открытие их позволит теплому воздуху из комнаты подняться вверх по дымоходу и запустить тягу, чтобы заставить его двигаться вверх.


Проверка тяги …..

После того, как вы открыли заслонку и позволили внутренней части дровяной печи достичь комнатной температуры, вы должны проверить тягу и убедиться, что она движется вверх по дымоходу. Чтобы проверить тягу, зажгите спичку и посмотрите, в какую сторону движется пламя. Если он движется вниз, вы должны найти способ изменить направление тяги. Ни при каких обстоятельствах нельзя зажигать огонь при слабой сквозняке.Предлагаемый способ изменить тягу дымохода — использовать стартовый блок или коммерческое восковое бревно. Они будут гореть с небольшим количеством дыма и создавать тепло внутри топки, перенаправляя сквозняк вверх. Перед тем, как зажечь стартовый блок или восковое полено, закройте заслонку, поместите блок на заднюю часть каминной лопаты, зажгите его и поместите в камин рядом с отверстием для дымохода. Снова медленно откройте заслонку и позвольте теплу от стартового блока вытеснить воздух в дымоход и изменить тягу.Когда тяга полностью перевернута, вы услышите, как воздух всасывает огонь, и тепло из стартового блока сообщает вам, что теперь можно безопасно разжечь огонь.


Используйте стартеры огня …

Чтобы развести огонь, вам понадобятся газеты и растопка. Fatwood, квадраты для разжигания огня и устройства для разжигания костра из кедра — все это отличные заменители растопки, которые помогут вам развести огонь. Если в дровяной печи остались остатки золы, пока не убирайте их.Кровать из ясеня может стать хорошим фундаментом для разжигания огня в дровяной печи. Если вы не используете деревянную решетку, поместите два больших бревна в параллельном направлении на расстоянии примерно 15 дюймов друг от друга, перпендикулярно стеклу закрытой стеклянной двери или проему камина. Поместите одну перекладину (диаметром примерно с ваше предплечье) поперек двух больших бревен параллельно стеклу стеклянной двери или проему камина. Скомкайте газету (не глянцевую) на дне камина. Сверху положите растопку и зажгите газету.Убедитесь, что растопка начинает гореть, затем поместите несколько бревен между большими бревнами параллельно им на перекладине, всегда сохраняя это расположение: два полена, одна перекладина сверху и дрова, удерживаемые крестом. бар. Если вы используете решетку для дерева, сначала положите растопку на решетку, положив под решетку смятую газету и смешайте с растопкой. Сверху сложите дрова. Будьте осторожны, не используйте слишком много газет, так как они будут выделять много дыма. Не забудьте сложить дрова крест-накрест.Горизонтальный узор оставляет слишком много зазоров для прохождения воздуха и может создавать сквозняк. Максимум, дрова следует укладывать только на 2/3 высоты камина. Зажгите газету и в первые полчаса внимательно следите за дымом. Дым должен быть почти незаметным, если он выходит прямо в дымоход. Чтобы обеспечить огонь небольшим количеством кислорода, оставьте дверцу дровяной печи немного приоткрытой, когда огонь впервые зажжется.

Поджигатели и спички

Держите под рукой запас зажигательных устройств и спичек в своей коллекции аксессуаров для камина, чтобы за считанные минуты разжечь ревущий огонь.

Купить сейчас

Будьте избирательны с дровами …

Для производительности и эффективности вашей дровяной печи очень важно, чтобы вы сжигали только выдержанные, сухие, твердые дрова. Он не только будет производить более длительное время горения, более горячее и яркое пламя, но также предотвратит накопление креозота и выделение вредных газов, которые потенциально могут вызвать пожар в дымоходе. Держитесь подальше от сосны или других сосновых деревьев с высоким содержанием сока, чтобы дымоход оставался чистым.Береза ​​также хорошо горит, потому что это менее плотная древесина, которая будет гореть быстрее. Чтобы безопасно потушить огонь, помешайте дрова как минимум за полчаса до того, как вы захотите, чтобы они погасли. Разбейте сгоревшие поленья и разложите золу по всей площади топки. Чем тоньше он растечется, тем быстрее он пригорит и погаснет. Обязательно проверьте после того, как огонь погаснет, и убедитесь, что все угли и тлеющие угли погасли. В таком случае закройте заслонку, чтобы тепло оставалось внутри.

Рейтинги на разные виды дров

Твердая древесина
Виды Теплотворная способность Легко сжигать Легко разделить Густой дым Искры Общие рейтинги
Ясень, Дуб красный, Дуб белый, Бук, Береза, Гикори, Твердый клен, Пекан, Кизил Высокая Есть Есть Отлично
Мягкий клен, вишня, орех Средний Есть Есть Хорошо
Вяз, платан, камедь Средний Умеренная Умеренная Ярмарка
Мескит Высокая Умеренная Умеренная Хорошо
Осина, липа, хлопок Низкая Есть Есть Умеренная Fair-Good Kindling
Каштан, желтый Популярный Низкая Есть Есть Умеренная Есть Плохо
Мягкая древесина
Виды Теплотворная способность Легко сжигать Легко разделить Густой дым Искры Общие рейтинги
Southern Yellow Pine, Дугласская пихта Высокая Есть Есть Есть Хороший, но дымчатый
Кипарис, Редвуд Средний Умеренная Есть Умеренная Ярмарка
Белый кедр, красный кедр западный, красный кедр восточный, можжевельник, сосна пиньон Средний Есть Есть Умеренная Есть Хороший-отличный разжигание
Сосна восточная белая, сосна западная, сахарная сосна, сосна Пондероза, настоящая ель Низкая Умеренная Есть Умеренная Fair-Good Kindling
Лиственница тамаракская Средний Есть Есть Умеренная Есть Ярмарка
Ель Низкая Есть Есть Умеренная Есть Плохо

20 идей для украшения дровяной печи

Дровяная печь, особенно когда она установлена ​​в красивом камине, станет долгожданным дополнением к любому дому.По мере приближения зимы и наступления более холодной погоды наши мысли обращаются к тому, чтобы чувствовать себя уютно перед танцующим пламенем. Камин должен быть сердцем комнаты — центром внимания, а также источником тепла.

Когда вы посмотрите фотографии в Интернете дровяных печей в домах, вы можете найти вдохновение для своего собственного декора, поскольку, безусловно, существует множество вариантов на любой вкус.

Ищете ли вы драматизма или уюта, когда решаете, как украсить комнату дровяной печью, прочтите 20 отличных идей для каминов…

1.

Камин из каменного шпона

Отделка дровяной печи не должна быть сложной или дорогостоящей. На самом деле, если вы знаете основы, можно построить окружение камина своими руками.

Каменный шпон может полностью преобразить внешний вид вашего каминного фасада, используя традиционную технику сложения камней с богатой текстурой. Эта техника проявляется в стенах и каминах как в современных, так и в деревенских домах.

Большинство домов и садовых центров или каменоломен продают каменную облицовку в виде плит толщиной от одного до трех дюймов разных размеров.

2.

Развлекательный центр

Источник:

Появление плоскоэкранных телевизоров открыло новые возможности для инновационных идей гостиной с дровяной печью.

Размещение телевизора с плоским экраном над камином или на фасаде кирпичного камина создает развлекательный центр двойного назначения, который является визуальным центром комнаты.

Нет ничего более уютного, чем сидеть у камина и смотреть телевизор. Такое расположение также освобождает пространство на полу.

3.

Угловая дровяная печь

Источник:

Угловая дровяная печь подходит даже для самых маленьких комнат, так как не займет много места и сделает комнату уютной. . Угловой камин с дровяной печью с каминной полкой наверху создает пространство для украшений.

Вы можете использовать камень, а не кирпич, для более современной отделки, заключив трубу за гипсокартоном и бокс в верхней части с очагом огня, чтобы создать видимость настоящего огня.Креативные идеи очага также могут украсить этот дизайн.

4.

Дровяные горелки на кухне

Источник:

Дровяные печи на кухне продолжают оставаться удобным и экономичным способом получения тепла в зимние месяцы.

Еще сто лет назад плита была больше, чем просто средством выработки тепла: обычно это была единственная поверхность, на которой можно было готовить.

При тщательном планировании ваша дровяная печь может быть встроена в кухонный гарнитур, а если наверху будет достаточно места, вы даже сможете использовать ее с подходящими кастрюлями и сковородками.

5.

Идеи алькова

Источник:

Если вы ищете идеи для гостиной с дровяной печью, создайте современный вид, выбрав эффектную черную деревянную горелку и установите ее на очаг из черной плитки.

Оставьте за печью остроконечные кирпичи и установите камин из цельного дерева. Завершите образ контрастными стенами, окрашенными в кремовый цвет.

6.

Минималистский вид

Источник:

Идеи украшения дровяной печи не обязательно должны быть тщательно продуманными — попробуйте минималистский подход для создания драматического современного вида в черно-белой отделке камина.

Установите дровяную печь обратно в стену, а черный камин поставьте на выкрашенную в белый цвет стену. Дополняет образ черно-белая мебель.

7.

Камин в деревенском стиле

Источник:

Каменные камины и камины из речного камня могут выглядеть потрясающе, но их массивная форма может занять место в комнате.

Чтобы противодействовать этому, установите светлую или выкрашенную в белый цвет простую каминную полку, чтобы приподнять камин. У вас также будет выступ для украшений, которые могут дополнить вашу цветовую схему.

8.

Эффект антиквариата

Источник:

Попробуйте воспроизвести камин из литого бетона или старинный известняк, чтобы добавить ощущение возраста испанскому, тосканскому и французскому интерьеру. Рельефные мотивы, потрепанная патина и детали коронки создадут запоминающийся камин.

Светлый камин с дровяной печью, расположенный в центре конструкции, создаст визуальный эффект.

9.

Деревенская гостиная

Изображение Джейсона Чемберса

Кремовый камин с дровяной печью может помочь создать классическую уютную деревенскую гостиную.Расположите удобные диваны вокруг классической дровяной печи с кремовой отделкой, чтобы создать легкий, яркий и чистый вид.

Деревянная каминная полка добавляет контраст текстуры и цвета, в то время как вы можете поставить стопку бревен в нише, чтобы создать деревенскую привлекательность. Добавьте уютных покрытий к диванам, которые дополнят декор вокруг камина.

10.

Гостиная открытой планировки

Источник:

Одна из лучших идей дровяной печи для жилых комнат — двухсторонний дровяной камин в качестве центрального элемента комнаты открытой планировки.Это может потребовать немного больше работы, но оно того стоит.

Идеи открытого огня

Если вы сломаете стену, чтобы создать гостиную открытой планировки, оставьте каминную трубу и установите отдельно стоящий камин, дровяную печь. Он обеспечивает привлекательный фокус и излучает тепло со всех сторон. Если вы вносите структурные изменения, важно нанять квалифицированного подрядчика.

11.

Сделай это ярче!

Источник:

Добавьте ярких красок в свой интерьер с помощью яркой дровяной печи.Попробуйте выложить очаг и каминную трубу блестящей черной плиткой одинаковой формы и размера.

Ламинируйте окружающие полы, чтобы создать поразительный контраст, а затем добавьте ярких красок с помощью дровяного камина интересного оттенка. Дымоход должен быть того же цвета, что и печь, чтобы контрастировать с облицованной черной плиткой грудью дымохода.

12.

Металлические изделия

Источник:

Зимой ваша дровяная печь постоянно используется, но летом она может показаться немного ненужной.Сделайте его круглогодичным аттракционом, разместив над ним настенные рисунки, чтобы обеспечить визуальный интерес.

Металлические настенные художественные изделия могут привлекать внимание, они выполнены в различных стилях и цветах. Добавьте металлическое ведро для поленьев возле печи, что обеспечит практичное использование, а также эстетичный вид, который дополнит металлическое настенное искусство.

13.

Поставьте чайник!

Source

Поставьте блестящий или ярко окрашенный чайник на дровяной камин по центру, если поверхность ровная.Это добавляет домашнего эффекта, но также служит цели: если вы держите в нем воду, это повысит влажность в комнате.

14.

Аксессуары

Источник:

Камин служит не только в целях безопасности, он также является частью украшения. Таким образом, он может быть дополнен аксессуарами на практике, что не влияет на его аспекты безопасности.

Например, добавление камина значительно упрощает уборку и может стать смелым дополнением декора, если вы выберете латунные или чугунные инструменты с декоративными декоративными ручками.

Купите набор, в который входят щипцы, щетка и скребок для золы, чтобы убирать и красиво выглядеть, когда они не используются.

15.

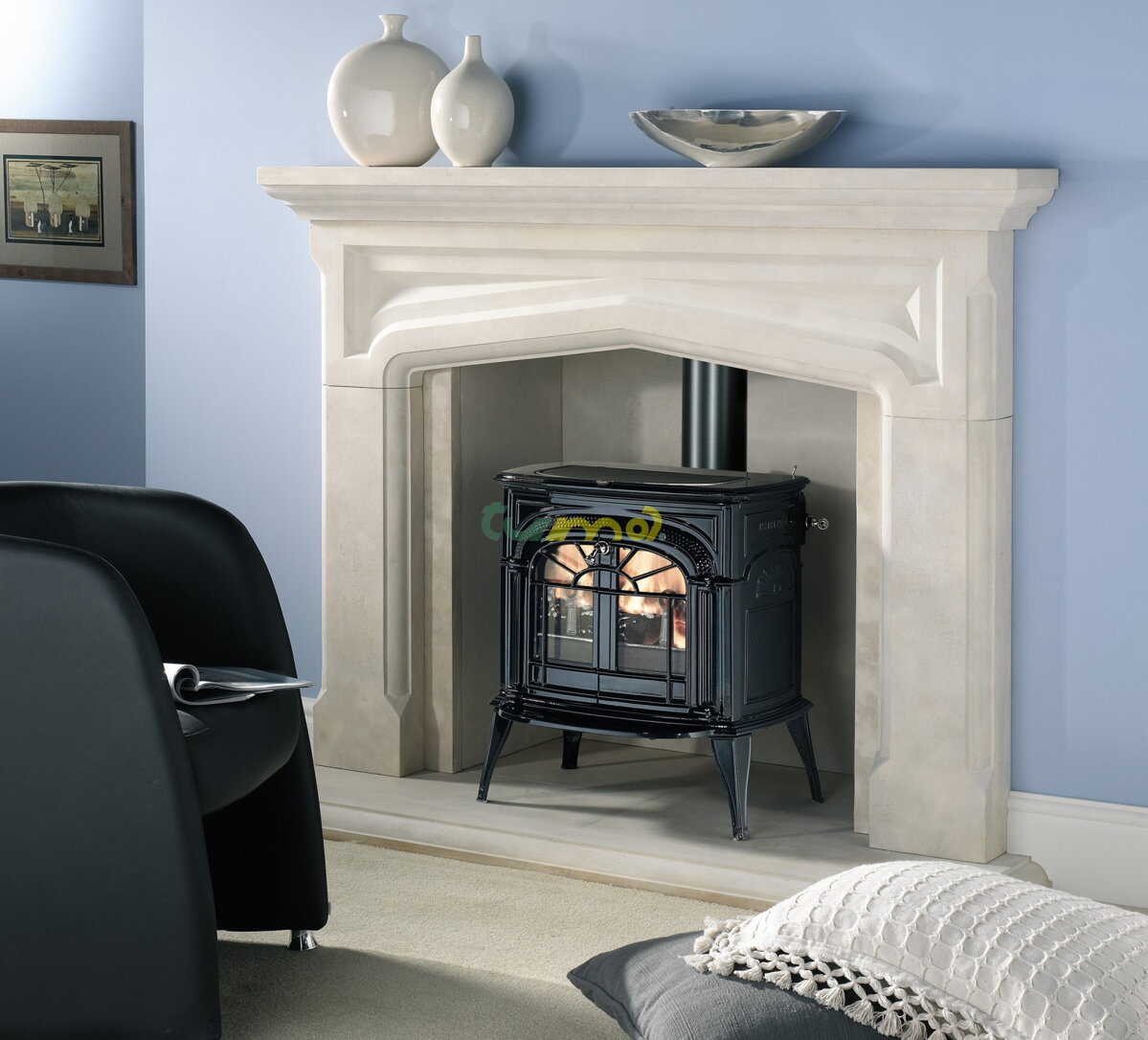

Классический чугун

Источник:

Если площадь камина и само отверстие небольшие, выберите компактную дровяную печь с сильным воздействием, например чугунную конструкцию, с соответствующей очаг и камин из черного мрамора.

Его можно украсить несколькими красочными панно с обеих сторон, например мозаичной плиткой.

16.

Высокий камин

Высокий камин может выглядеть потрясающе. Добавьте каменный очаг вдвое глубже обычного и добавьте на поверхность блестящую коричневую плитку с эффектом дерева.

Тонкий камень различных оттенков серого и кремового цвета создает эффект почти полной огранки очага огня для печей, и многие другие идеи отделки печки могут быть получены из этого великолепного вида.

Завершите образ кремовой каминной полкой.

17.

Используйте подходящие материалы!

Вы можете задаться вопросом, можно ли оклеить обоями дровяную печь или любое настенное покрытие за дровяной печью — с точки зрения безопасности ответ — нет. Общее правило — не оклеивать дымоход обоями.

Вот несколько идей о перегородке дымохода: нельзя класть какие-либо горючие материалы на ствол дымохода, так как если он воспламенится, вы можете поджечь все помещение. Правила безопасности существуют не просто так: горючий материал — это все, что не соответствует классу огнестойкости А1, включая гипсокартон.

Убедитесь, что ни один из материалов, которые вы планируете использовать, не может быть опасным.

18.

Необычные формы

Источник:

Дровяные печи бывают всех форм и размеров — проверьте множество онлайн-изображений дровяных печей в современных домах, как доказательство этого!

Вдохновляйтесь интерьерами в скандинавском стиле и установите высокую тонкую дровяную печь цилиндрической формы белого цвета.

Белые стены, светлый каменный пол с контрастными коврами и светлая мебель с контрастными покрывалами создают ощущение простора и простора.

19.

Пространства большего размера

Источник:

Если вам нужно заполнить большее пространство, поставьте на главную стену большую дровяную противопожарную вставку.

Выберите широкую конструкцию для дровяной горелки и заключите ее в металлическую рамку цвета угля, чтобы она выглядела почти как живая картина или экран телевизора. Широкая рамка мгновенно создает фокус. В качестве альтернативы, изучите идеи камина-вставки для вашего предпочтительного дизайна.

20.

Центральное место в комнате

Источник:

Если у вас очень большая комната и вы хотите сделать дровяную печь ее центральным элементом, вы можете пойти на что-нибудь по-настоящему впечатляющее. Используя двухстороннюю печь, сделайте закрытый очаг из высоких толстых гранитных плит.

Он может быть сколь угодно высоким, чтобы иметь больший эффект. Сравните с серебряной дымовой трубой, серебряным ведром для поленьев, серебряными щипцами и другими аксессуарами сбоку.

Источник:

Заключение

Всегда помните, что когда вы ищете идеи горелки для дров для каминов, есть альтернатива, которую проще и дешевле установить: вместо дровяной печи попробуйте современный биоэтанол огонь вместо этого.Это может быть дешевле в эксплуатации и имеет другие преимущества, в том числе то, что вам не нужно устанавливать дымоход.

Его отдельно стоящий характер означает, что его легко украсить вокруг камина на биоэтаноле, так как вы можете просто убрать его, пока не закончите украшение.

Как все более популярный вариант дровяных печей, костры на биоэтаноле бывают разных размеров, цветов и дизайнов и могут обогревать ваш дом, вы также можете разместить их на открытом воздухе, создавая уютную атмосферу зимой, предлагая более экологически чистую альтернативу традиционным дровяным горелкам.

Вентиляция дровяной печи и камина: полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас есть. Но часто люди упускают из виду одну важную часть — выход.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции.Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением.Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция позволяет оставлять не менее двух дюймов воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы еще больше отличаются от систем с воздушным охлаждением по своей конструкции.Обычно это массивные конструкции, не позволяющие разделиться внутренним и внешним стенам. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, что может вызвать путаницу в выборе лучшего. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Этап проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот по возврату и пополнению запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить полный список компонентов вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Еще один способ сделать это — использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант — установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если невозможно выделить место для вентиляционной трубы в доме, вы можете наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымохода дымохода «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или дизайна, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

Правило 3-2-10

Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

  • 10 — Это число задает радиус, определяющий, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
  • 2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
  • 3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка на крыше

Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем устанавливать смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия через каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти детали располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем пригвоздите или прикрутите ограничитель огня.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте гидроизоляцию сразу после того, как положите битумную бумагу или погодную мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник — это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску герметика на внешнюю стенку трубы. Вот где сидит штормовой воротник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с вытяжкой

Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

Сковороды

Верх почти каждого дымохода закрывается чейз-панелью или чейз-фартуком.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они будут образовывать поперечную опору по диагонали. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за необходимого разнообразия размеров лотков многие производители их не поставляют.

Полный экстерьер дымохода

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока вы завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, позволяя частично отводить тепло от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.

Вертикальный вентиляционный патрубок

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарной или двойной стенкой. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты
В печах

для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения сводчатого потолка. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы обвязать все стороны приспособления. Это позволяет прикрутить потолочную опору на место.

Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжайте сборку, пока не останется только зазор между дымоходом и опорной коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но учтите, что многие производители не допускают крепления дымохода к опорной коробке.

По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Эта часть может происходить как с чердака, так и со второго этажа. Вы поверните эту деталь на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Вентиляционный участок от горизонтального до вертикального

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Настенные наперстки

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции необходимо соблюдать специальные инструкции, чтобы обеспечить ее надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей рекомендуют установить от плиты вертикальное расстояние не менее 12 дюймов. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

Горизонтальный пробег составляет не более 50% от общего вертикального пробега. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.

Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он проходит по стене вашего дома.

Тройник для дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для установки части горизонтального дымохода. Вторая — это вертикальная ножка, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

Первый — это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как для дымохода поставлена ​​опора.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и конденсат.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

Дымоход, который слишком короткий, может видеть конкуренцию со стороны дома. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь вентиляция прошла правильно

Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, обладая этим руководством, немного времени и терпения, вы можете быть уверены, что у вас есть правильно вентилируемый и эффективный дровяной прибор.

Остались вопросы по вентиляции, загонам или другим проблемам с камином? Не волнуйтесь. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни — страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

Создание более чистого огня — Инструкции по сжиганию сверху вниз

Вот стандартный метод, который многие люди используют, чтобы развести огонь в камине: положите немного растопки (веточки, небольшие стружки и т. Д.), А затем сложите на нее связку дров.Зажгите растопку. Надеюсь на лучшее.

Есть способ получше. Мы покажем вам, как создать огонь сверху вниз для более чистого огня. Настройка занимает немного больше времени, чем традиционный случайный подход, но огонь, который вы получите, будет намного лучше во многих отношениях, включая меньше дыма и более постоянный и даже горящий огонь.

Первый шаг в создании горения сверху вниз (или любого другого вида горения) — это использование только выдержанной древесины. Сухая древесина — это сухая древесина, которая успела потерять влагу.Зеленое (мокрое) дерево сложно начать, оно производит огромное количество дыма и креозота, что никогда не бывает хорошо.

Начните сжигание сверху вниз , сначала положив самые большие поленья на пол чистой топки. Бревна должны быть размещены в камине по длине, а не бок о бок, т.е. обрезанные концы поленьев должны быть обращены к комнате и к задней части топки.

Затем добавьте бревна меньшего размера в слои , чтобы стопка строилась от самых больших к самым маленьким бревнам примерно на половину высоты топки.Важно, чтобы внутри штабеля дров была передышка, потому что кислород необходим для правильного сжигания.

Пришло время добавить растопку поверх стека. Как и в случае с бревнами, положите первый слой из самых больших кусков растопки, наращивая самые маленькие на самом верху стопки.

Если растопка достаточно сухая, ее можно зажечь просто спичкой или ручной зажигалкой для камина.

Когда огонь начнет стихать, вы сразу заметите, что дыма стало меньше, и вы избежите обрушения бревен, что является обычным явлением при ожогах снизу вверх.Небольшое оседание поленьев — это нормально, но вы предотвратите большие драматические обрушения, из-за которых пепел и угольки могут вылететь в комнату.

Меньше дыма и токсинов

Использование нисходящего горения для более чистого огня хорошо работает в любом виде дровяного камина. В дополнение к меньшему количеству дыма вы будете отправлять гораздо меньше побочных продуктов дыма в дымоход, потому что газы будут проходить прямо через огонь, нейтрализуя их, прежде чем они попадут в дымоход.

Еще одним большим преимуществом метода сжигания сверху вниз является более равномерное сжигание и более эффективное использование всей древесины, находящейся в штабеле. Сколько пожаров вы разожгли, после чего в топке остались большие куски обугленной, но не полностью сгоревшей древесины? Используйте метод «сверху вниз», чтобы каждый раз создавать глубокие ровные ожоги.

И помните: при эксплуатации любого домашнего отопительного прибора разумно регулярно проверять и чистить его сертифицированным трубочистом. Ежегодная уборка — ваш лучший выбор для эксплуатации камина, которая будет одновременно эффективной и безопасной для всех, кто живет в вашем доме.

Burlington Fireplace & Heating of Wisconsin готов помочь со всеми вашими потребностями в очаге, от продажи первоклассных бытовых приборов до полного обслуживания, осмотра и ремонта каминов и дымоходов. Посетите нас по адресу 857 Milwaukee Ave. или позвоните по телефону (262) 763-3522 с вопросами.

ФНР-100

ФНР-100


FNR-100

Маркетинг и использование

Кооперативная служба расширения

Университет Пердью

West Lafayette, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной работы печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства Рекомендуем проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Стеновая защита

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Они не должны быть устанавливается в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они также должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.В противном случае вам потребуется дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолков. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Другие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие может быть закрыто или накрыто негорючим изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемого, он не должен быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный используется дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен не менее чем тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен согласно указаниям производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если каминное отверстие не загерметизировано. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбированы таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми воротниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. пожары от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает в результате отложения креозота в дымовой трубе. воспламеняется — обычно от особенно горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или, по крайней мере, один раз в год. Креозотовые отложения в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в дымоход. Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте инструкциям рекомендации производителя. Всегда включайте плиту в разумным образом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины, вентиляционные отверстия. 1977. Национальная пожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)
    Допуски для теплопроизводящих устройств, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3,00 доллара США)
    Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома


3/86 руб.

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Информация о дровяной печи — Департамент экологии штата Вашингтон

Перечень сертифицированных дровяных печей и дровяных устройств

Федеральные нормы выбросов для дровяных печей и пеллетных печей теперь более безопасны, чем стандарты Вашингтона.Все остальные дровяные устройства должны соответствовать стандартам Вашингтона.

Тип устройства Вашингтон PM 2,5 Лимит EPA PM 2,5 Предел
Каталитический 1 Дровяное устройство 2,5 грамма в час 2,0 грамма в час (испытано на деревянной кроватке) 3
2.5 грамм в час (испытано на кордовой древесине)
Некаталитический 2 Дровяные устройства 4,5 грамма в час 2,0 грамма в час (испытано на деревянной кроватке) 3
2,5 грамма в час (испытано на кордной древесине)
Камины и каменки заводского изготовления 7,3 грамма на килограмм добровольный лимит

1 В каталитических устройствах используется керамический элемент для уменьшения дыма.
2 В некаталитических устройствах используется другая техника для уменьшения дыма.
3 Древесина для кроватки — это пиломатериал, специально используемый для испытаний на выбросы при сжигании древесины.

Дровяные кухонные плиты, которые используются в основном для приготовления пищи, должны обладать следующими характеристиками, чтобы не подвергаться испытаниям на выбросы:

  • Прибор для измерения температуры духовки
  • Путь пламени, проходящий вокруг печи
  • Дверца для удаления сажи под духовым шкафом
  • Духовой шкаф объемом 1 кубический фут или более и решеткой для духовки
  • Нет вентилятора или тепловых каналов, используемых для отвода тепла от прибора
  • Варочная поверхность в квадратных дюймах или квадратных футах, равная 1.В 5 раз больше топки
  • Часть, по крайней мере, с четырех сторон печи будет открыта для контакта с пламенем во время цикла нагрева печи, в то время как байпас дымовых газов будет разрешен для регулирования температуры
  • Зольник
Те, кто хочет установить дровяные кухонные плиты, должны соблюдать местные нормы и правила. Работайте с вашим местным отделом разрешений на строительство, чтобы соответствовать местным требованиям. Свяжитесь с местным агентством по чистому воздуху, чтобы узнать о возможных ограничениях использования кухонной плиты во время запрета на сжигание.

Требования к испытаниям на выбросы для дровяных печей

Все дровяные печи (дровяные печи, печи на гранулах и т. Д.), Изготовленные после 1939 года, должны пройти испытания на выбросы, если они не соответствуют определению дровяных печей. Обогреватели, которые также запекают или готовят пищу, не считаются дровяными плитами.

Для того, чтобы продавать дровяные обогреватели, они должны быть протестированы в сертифицированной EPA лаборатории с использованием либо метода категории A, одобренного EPA, либо альтернативного метода категории B, одобренного EPA.

После завершения тестирования отправьте электронное письмо координатору дровяной печи:

  • Марка, модель и рейтинг эффективности
  • Сводка теста

Координатор дровяной печи рассмотрит вашу информацию и свяжется с вами, если потребуется дополнительная информация. Утвержденные устройства размещены на этой странице в разделе «сертифицированные дровяные печи».

Тип печи WA нормы выбросов Дополнительная информация
Дровяные, угольные и кукурузные печи 2.5 г / час для каталитических плит

4,5 г / час для некаталитических плит
Пеллетные печи 4,5 г / час

Камины промышленного производства (также известные как камины малой массы или камины с нулевым зазором)

7,3 грамма мелких частиц на килограмм испытательного топлива Протестируйте камин в сертифицированной EPA лаборатории, используя метод Вашингтонского камина.Если камин содержит элементы для управления соотношением воздуха к топливу, он считается дровяной печью и должен быть испытан и утвержден как дровяная печь.
Внутренние печи на дровах и пеллетах 2,5 г / час для каталитических печей

4,5 г / час для некаталитических печей

Каменные обогреватели 7,3 грамма мелких частиц на килограмм испытательного топлива Протестируйте каменный обогреватель в сертифицированной EPA лаборатории, используя метод Вашингтонского камина.Производители могут подать заявку на освобождение от испытаний, если испытательная лаборатория установит, что устройство в значительной степени похоже по конструкции на уже испытанное устройство. Утвержденный Вашингтоном процесс для этого доступен в испытательных лабораториях OMNI.
Котлы дровяные наружные (жилые) не применимо Дровяные котлы запрещены законом в Вашингтоне. EPA Method 28 OWHH — это тест категории C, который официально не одобрен EPA или Вашингтоном.

Рассмотрите другие варианты отопления, прежде чем покупать или устанавливать дровяную печь. Природный газ и электричество — гораздо более чистые способы обогрева вашего дома. Используйте сертифицированную в Вашингтоне дровяную печь или камин подходящего размера и правильно установленную:

Многие города, округа, жилищные органы и коммунальные предприятия предлагают гранты, льготные или беспроцентные ссуды и / или бесплатные программы по утеплению и охране окружающей среды. За дополнительной информацией обращайтесь в местное агентство по чистому воздуху.

Удаление несертифицированной дровяной печи — это , а не , когда вы покупаете или продаете дом. Чтобы защитить качество воздуха, мы рекомендуем вам использовать более чистые варианты отопления дома, такие как электричество или природный газ, и утилизировать несертифицированные дровяные печи.

Однако продажа несертифицированной дровяной печи сама по себе является незаконной.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
