Водяной тёплый пол своими руками, видео и описание процесса

Сделать водяной тёплый пол своими руками, видео монтажа которого можно увидеть в нашей статье, сможет любой мастеровой мужчина. Для этого потребуется внимательно изучить порядок монтажа и прислушаться к полезным советам. Материалы и инструменты для этого имеются в любом строительном супермаркете.

Водяной теплый пол — эффективный способ отопления дома

Водяной тёплый пол своими руками, видео и особенности монтажа

Существует насколько вариантов устройства теплого пола:

Водяной с трубами, помещенными под бетонную стяжку.

Электрический из греющего кабеля.

Электрический инфракрасный.

Самым экономичным из них является именно первый вариант. Его недостатком является некоторая сложность монтажа по сравнению с другими видами.

Однако, если приложить определенные усилия, то можно все сделать качественно и аккуратно. Рассмотрим пошагово всю технологию.

Схема обустройства теплого водяного пола

Подготовка основания под теплый пол

Рассмотрим укладку системы водяного тёплого пола своими руками, видео проиллюстрирует нюансы, не оговоренные в данной статье. В качестве основания возьмем бетонные плиты перекрытий. Деревянный пол полностью демонтируется, и убирается весь мусор от него. Неровности, выбоины и бугры на плитах зашпаклевываются и выравниваются. Места прохода инженерных сетей сквозь плиты замазывают цементным раствором.

Когда поверхность просохнет, то пылесосом удаляют весь мусор и пыль. Устраивают гидроизоляцию из пленочных материалов. При этом края пленки должны накладываться на стены до высоты планируемого финишного покрытия.

Монтаж теплого водяного пола своими руками (видео 1)

Утепление напольного основания

Так как мы хотим создать систему, которая способна эффективно обогревать нашу комнату снизу, то необходимо устроить ее так, чтобы тепловая энергия распространялась направленно, то есть вверх. Сделать это можно одним способом, перекрыв возможность ухода энергии в противоположном направлении. Для этих целей можно использовать любой утеплитель. Он не даст возможность теплу улетучиваться в неправильном направлении.

Часто применяют пенопласт, вспененный пенополистирол, минераловатные утеплители. Кроме того, существует большой выбор матов для теплого водяного пола, которые производят специально для этих целей. Они имеют пазы для укладки трубы и не требуют больших навыков при укладке. Выбрав такие маты, мы сильно облегчим себе работу по скручиванию и фиксированию трубы.

Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами

Если мы остановились на бюджетном варианте и решили обойтись обычными утеплителями, то их нужно уложить по всей поверхности пола. Лучше использовать жесткие пенополистирольные плиты. Их монтаж намного удобнее, чем мягких утеплителей. Стыки между листами проклеивают липкой пленкой. Поверх плит стоит уложить еще один слой гидроизоляции, так как эта мера позволит исключить любое проникновение влаги к плитам перекрытий.

Не забываем, что пол у нас водяной, и любой прорыв трубы может стать причиной потопа у соседей. Далее по всему периметру комнаты на стены по срезу края утеплителя проклеиваем демпферную ленту, которая возьмет на себя энергию расширяющейся при засыхании бетонной стяжки.

Чтобы смонтировать водяной теплый пол в готовом интерьере можно использовать метод сухой (чистой) стяжки

Укладка труб

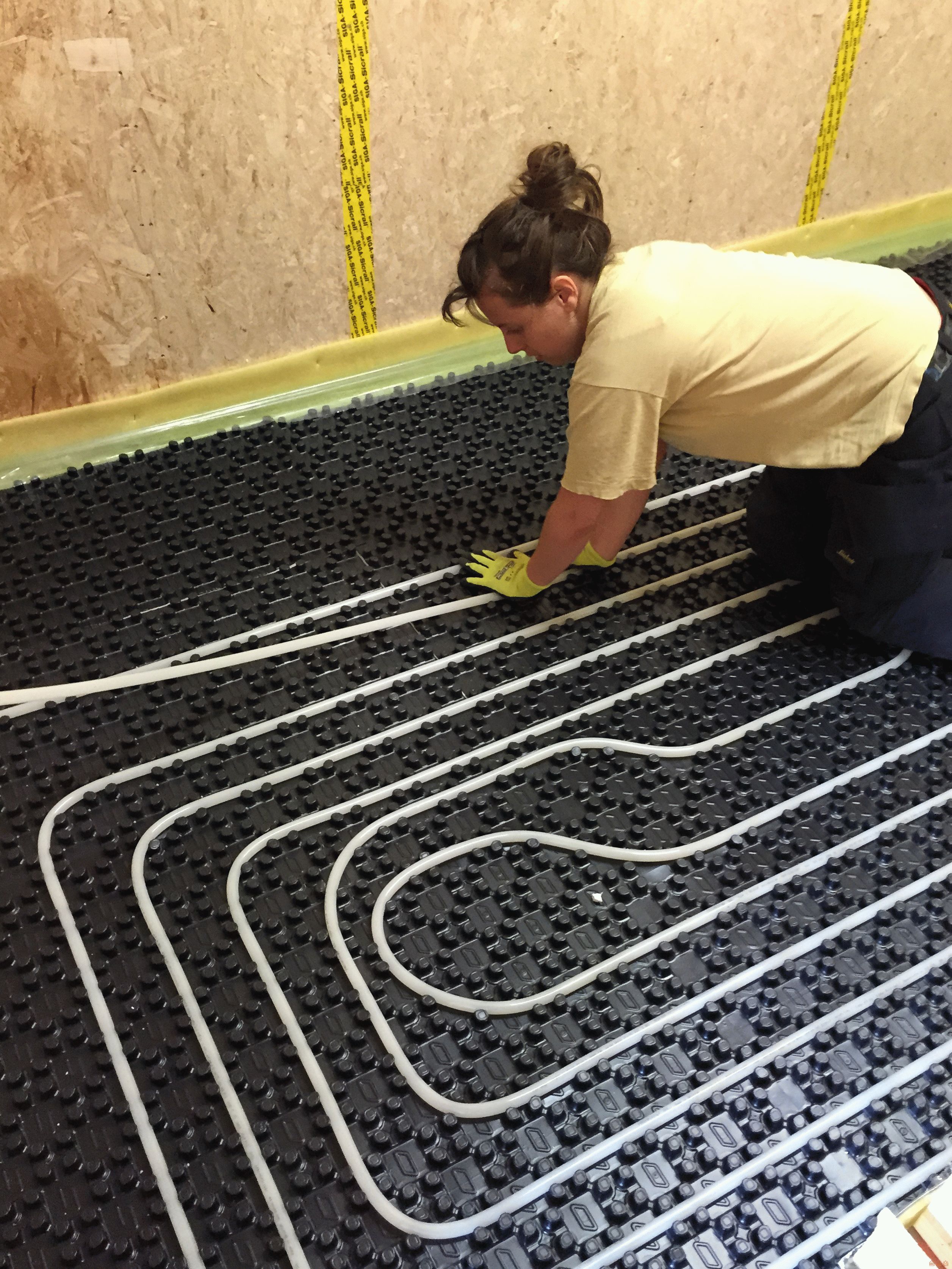

Поверх матов для теплого водяного пола укладывают трубы из сшитого полиэтилена или из металлопластика диаметром от 10 до 20 мм. Их выкладывают спиралью или змейкой особым образом. Чем ближе будут витки трубы друг к другу, тем больше тепловой энергии будет приходиться на квадратный метр пола. Рекомендуется, чтобы это расстояние было не боле 30 см.

Пример обустройства теплого пола с тремя контурами отопления

Крепятся трубы к утеплителю специальными зажимами, которые можно приобрести. В противном случае можно придумать скобы из жесткой проволоки, которые втыкают в утеплитель и прижимают ими трубу.

Если вы приобрели специальный утеплитель, имеющий бороздки для трубы, то проблем вообще не будет никаких.

Оба конца уложенной трубы выводят в том месте, где будет находиться коллектор для теплого водяного пола. Это устройство позволяет распределять поток теплоносителя по трубам с большой эффективностью. В нем происходит смешивание уже остывшей воды с горячей, что делает, нагрев всей поверхности пола равномерным.

С помощью коллектора теплый пол подключают к основной системе отопления или делают отдельный вход на котел. Когда система собрана, необходимо запустить в нее воду и создать максимальное давление. Такая опрессовка поможет выявить места протечек и исправить эти недостатки.

Укладка трубы в теплоизоляционную подложку из пенополистирола

Помните о том, что стыковать трубы внутри стяжки нельзя! Заранее рассчитайте необходимый метраж труб для каждого контура отопления. Для большей эффективности не рекомендуется делать контуры отопления слишком длинными — так, для трубы толщиной 16 мм максимальный виток контура может составлять 65 м, для трубы толщиной 20 мм — 80 м.

Монтаж теплого водяного пола своими руками (видео 2)

Заливка стяжки

После укладки всех имеющихся труб и проведения опрессовки системы, можно приступать к устройству бетонной стяжки. Она не должна быть очень толстой. Ведь излишний слой бетона не позволит производить эффективный обогрев помещения. Нам нужно добиться максимального КПД от всей системы, поэтому делаем стяжку не толще, чем 5 – 7 см.

Использование самовыравнивающихся смесей позволяет распределить выравнивающий слой очень ровно и при этом достаточно тонко. При создании водяного тёплого пола своими руками, видео показывает, что именно такая стяжка пользуется наибольшим успехом у граждан.

Сравнение различных способов укладки труб для теплого пола

При устройстве стяжки необходимо особенно внимательно отнестись к тому участку, где будут выходить трубы подачи и обратки. Их нужно аккуратно подвести к смесительному узлу для теплого пола своими руками.

Этот элемент предназначен для регулировки температуры теплоносителя в системе теплого пола.

Подающаяся на отопление дома вода, может быть нагрета до 95°С. Вряд ли кто-нибудь выдержит такую температуру у себя под ногами. В смесителе происходит смешивание горячей воды с холодной. Только после этого под пол подается теплоноситель, но уже нормальной температуры. Чаще всего это не более 35°С.

Схема установки терморегулятора для системы водяного отопления

От того, какой вид стяжки мы использовали, зависит время ее высыхания. Обычная бетонная стяжка требует для высыхания не менее 3 недель. Современные самовыравнивающиеся составы для стяжки можно использовать уже через несколько часов. Это еще один аргумент в пользу их использования при создании водяного тёплого пола своими руками. Видео процесса монтажа иногда снабжено комментариями относительно того, какую стяжку лучше взять для выравнивания пола.

Монтаж теплого водяного пола своими руками (видео 3)

Финишные работы

На системы теплого пола чаще всего делают покрытие из кафельной плитки (кухня и санузлы), ламината и паркета, линолеума. Реже применяют более толстые покрытия, такие, как половая доска.

Схема работы коллектора

Преимущества и недостатки водяного типа теплого пола

Создавая водяной тёплый пол своими руками, видео которого вам понравилось, не забывайте о его недостатках и достоинствах. Отметим плюсы:

• независимость от электроэнергии, если система отопления в доме энергонезависима;
• экономичность;
• безопасность. При условии того, что монтаж выполнен в соответствии с проверенной временем технологии;
• доступность. Потратиться придется только на трубу и коллектор для теплого водяного пола, которые абсолютно необходимы. Все остальные компоненты могут быть заменены общестроительными материалами.

Водяной теплый пол своими руками — вид в разрезе

Недостатком назовем то, что для сооружения такой конструкции требуется специальный инструмент и умение с ним обращаться. Более длительный срок для изготовления системы, в отличии от электрических типов, особенно при использовании классической бетонной стяжки.

Смонтировать систему водяного пола с подогревом по силам каждому. Необходимо только делать это по всем правилам. Тогда эффект от ее использования однозначно будет максимально эффективным. Безопасность системы обеспечивают ее качеством.

Материалы для теплого водяного пола (видео)

Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

На чтение 25 мин. Обновлено 30 сентября, 2020

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Смотрите видео

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

К сведению! Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

• высоту потолков, так как такое сооружение приводит к значительному их понижению;
• размер дверных проёмов — требуемая их высота не меньше 210 см;
• прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К сведению! Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Видео

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

• основания — надёжного и прочного;
• слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
• утеплителя — применяется экструдированный пенополистирол;
• армирования — оно придаёт прочность сооружению;
• нагревательных элементов — труб, уложенных согласно схеме;
• бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;
• щебневые фракции — 10 см;
• песок — 5 см;
• черновая стяжка;
• гидроизоляционный материал;
• демпферная лента;
• утеплитель — 5 см;
• арматурная сетка;
• нагревательные элементы;
• цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К сведению! При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

• Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
• при монтаже на первом этаже достаточно — 50 мм;
• проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Важно! Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

К сведению! Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

• Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

• закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
• производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

К сведению! Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

• когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
• при наличии нескольких контуров, такие действия необходимо проделать с каждым;
• после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

• Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

• все подключённые к коллектору контуры требуется открыть;
• наполнить ёмкость насоса водой и открыть кран подачи;
• при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
• после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
• через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
• при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
• если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

К сведению! Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

К сведению! Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Важно! Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

• площадь помещения превышает 30 м. кв;
• размер стен более 8 м;
• помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
• комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

К сведению! Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

• утеплитель низкой плотности;
• плохое уплотнение раствора;
• отсутствует пластификатор;
• слишком толстая стяжка;
• нет усадочного шва;
• быстро высох бетон;
• соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

• применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
• раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
• комнаты большой площади разделять усадочными швами;
• не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

Теплый пол водяной своими руками видео.

Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.

Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.

1. Теплый пол водяной своими руками видео.



В данном ролике собран весь огромный пласт теоретических знаний по теплому водяному, из него вы узнаете:

1. Какой шаг использовать для труб теплого водяного пола?
2. Какой толщины должен быть утеплитель?
3. Для чего служит сетка МАК, и какого размер ее надо для теплого водяного пола?
4. Какой рисунок эффективнее для теплого водяного пола?
5. Какой толщины должна быть стяжка для пола?
6. Как правильно рассчитать количество материала для монтаж?
7. Как запускать отопление в теплых полах, чтобы не потрескалась стяжка?

Видео достаточно длинное, поэтому рекомендую в настройках увеличить скорость ролика до 1.25

2. Утеплитель для теплого водяного пола.



Один из немаловажных факторов по монтажу правильного теплого пола, это подготовка основания для теплого водяного пола, утеплитель теплого водяного пола служит для того чтобы тепло вашего теплого пола не уходило вниз, а шло наверх и  здесь у многих случаются очень серьезные ошибки. В данном ролики вы увидите шахматное расположение утеплителя под теплый пол. Видео эксклюзивно поэтому присаживайтесь по удобнее ))) Как рассчитать толщину утеплителя, материал, плотность утеплителя вы можете просмотрев теоретическую часть видео сверху.





3. Пленка под стяжку теплого пола.



Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.

4. Укладка демпферной ленты для теплого пола.



Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.



5. Укладка сетки для теплого пола.



Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.

В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.

5. Монтаж водяного теплого пола своими руками видео.



После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.

В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И  с виду простая укладка трубы, таит в себе не мало подводных камней.

6. Стяжка водяного пола.



В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.





У вас есть телеграмм? Вступайте в клуб мастеров и задавайте свои вопросы!





Укладка водяного теплого пола своими руками: Пошаговая инструкция +Видео

Плюсы и минусы водяных теплых полов. Если сравнивать систему водяных теплых полов с другими типами обогревания, то у него есть ряд превосходящих качеств:

Благодаря невысокой температуре прогрева и равномерному распределению тепла происходит экономия электричества. Нагревающиеся элементы недоступны для соприкосновения, а это исключает возможность ожога. Помещение равномерно прогревается по всей своей площади, что создает очень комфортные условия. Если у вас есть маленькие дети это немаловажный фактор.

Никакие батареи и конвекторы не испортят вашего интерьера, так как конструкция водяного теплого пола надежно спрятана.

Минусы системы

Но у этой системы тоже имеются свои минусы:

1. Сложный монтаж система, необходимо тщательно все подготавливать и выравнивать.
2. Не исключена протечка, отыскать ее будет весьма затруднительно. Придется снимать все финишное покрытие.
3. Сложно сказать что этот вид может быть основным источником тепла, только в случае если в помещении отличная теплоизоляция, а на окнах качественные стекло пакеты. Так же в маленьких помещениях, где нет возможности установки теплого пола придется ставить другой обогревающий элемент.

Разновидности систем

Существует два вида укладки пола: бетонная и настильная.

Бетонная

В первом случае укладка водяного теплого пола происходит под бетонную стяжку. Это очень сложный и затратный в монтаже процесс. В помещении нельзя жить, пока слой бетона не высохнет полностью, только после этого можно покрывать пол верхним покрытием.

Настильная

Настильный способ — это способ, в котором используются уже готовые материалы. Длительность установки намного быстрее чем в первом способе, но выйдет значительно дороже. Подразделяется на виды в зависимости с верхним материалом: полистирольный, модульный и реечный деревянный.

Монтаж

Схема

Сама установка водяного пола производится легко, без сложностей. Трубы укладывают по специальной системе, заливают бетонной стяжкой или другим материалом, защищая от каких либо повреждений. Горячая вода, проходя по трубам распространяет тепло через слой бетона, возвращаясь обратно через коллектор нагрева. Вода нагревается в специальном котле или с помощью подключения к централизованному отоплению, именно для этого производят установку коллектора. К которому подводится трубопровод и устанавливаются специальные краны для отключения воды в случае неполадок.

Самый легкий способ — змейка, трубопровод продвигается от одной стены к другой, соединяет все это коллектор. Этот способ очень удобен, тем что можно выбрать какой то участок где будет более эффективный теплообмен, например возле балкона. Но этот вариант не допустит полностью равномерного прогревания в помещении.

Метод «улитки» устанавливается таким способом, что теплые и возвратные трубы располагаются рядом друг с другом. Именно эта схема способствует равномерному прогреванию, так как снижается потеря тепла при подаче в коллектор. Укладывается по всей площади к центру. Труба которая подает горячую воду, заканчивают петлей, от которой возвращается к коллектору. Оба метода можно комбинировать между собой.

Выбор трубопровода

Самый лучший вариант — это медная труба, так как медь самый лучший проводник тепла. У Этих труб самый долгий срок службы, но существенный минус их высокая цена.

ЗАМЕТКА!!! От качества трубы будет зависеть качество и длительность эксплуатации.

Металлопластиковые трубы очень просты в установки, имеют относительно недорогую стоимость и очень долгий срок эксплуатации. Благодаря свойствам своей гибкости легко выдерживает любой шаг и высокие нагрузки.

Полиэтиленовые трубы очень износоустойчивы и отлично проводят тепло. Выдерживает перепады температур, устойчивы к морозу. Очень легки в монтаже, не нуждаются в применении специальных инструментов. Имеют слегка шероховатую структуру и устойчивы к появлению коррозии.

Основные правила укладки теплого пола

Первым делом замеряем площадь всего пространства, в том числе балкон и так далее. Если помещение находится на первом этаже, стоит выбирать теплый пол с большей мощностью, так как там будут высокие теплопотери.

Подготавливаем пространство в стене под коллектор. Установитель располагают в специальный шкаф, куда в последующем будет подсоединен весь трубопровод. При приобретении коллектора стоит учитывать сколько подсоединений к нему будет произведено.

Для правильного циркулирования воды нужен специальный насос на трубопровод. После монтирования коллектора, приступаем к уборке покрытия пола. Удаляем старый финишный слой, проверяем очищена ли поверхность от сколов и строительного мусора.

Укладка водяного теплого пола

После очистки поверхности, на нее кладут гидроизоляцию, для защиты этажей ниже от протекания жидкости и предотвратит поступление влаги снизу. По площади помещения клеится демпферная лента.

Если вы установите гидроизоляцию из пенополистирола, это поможет уменьшить потери тепла и направить горячий воздух в помещение.

Бетонный способ. Цементно-бетонная стяжка должна быть проармирована специальной сеткой, для получения более крепкой текстуры. Сетку кладут на слой теплоизоляции, к которой прикрепляют трубы с помощью хомутов из пластика. После укладки трубы необходимо испытать в течении одного дня.

Трубопровод заполняется жидкостью и происходит полная симуляция обогревательной системы. Это может помочь увидеть и устранить неполадки, без траты финансов. Если все хорошо, тогда заливаем бетоном. После полного высыхания можно укладывать финишный слой напольного покрытия. Плитка и ламинат отлично подойдут на эту роль, так как обладают хорошей теплопроводимостью.

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

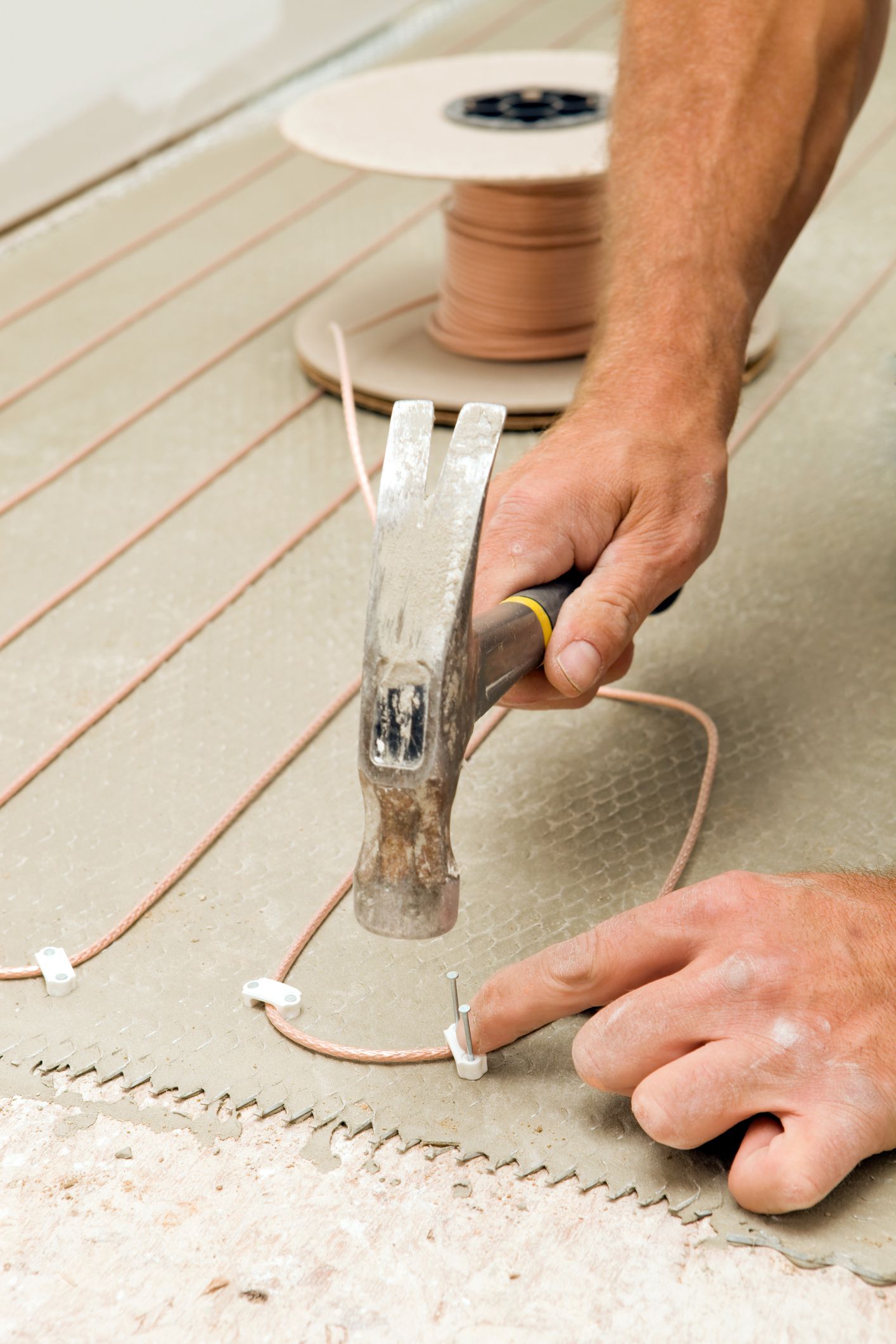

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

• электрического кабеля;
• нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

• Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
• Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
• Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

• трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
• общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
• длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
• трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
• при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Видео обучение Ютуб YouTube инструкция по монтажу теплых полов. Статьи компании «Boden | консультируем

Видео обучение, Ютуб, YouTube инструкция по монтажу теплых полов: нагревательного кабеля и мата, инфракрасного пленочного теплого пола, установке терморегулятора



   Ниже представлены краткие и доходчивые видеоинструкции по монтажу теплого пола разных конфигураций



   Видео обучение, Ютуб, YouTube по монтажу двужильного нагревательного кабеля в стяжку. Здесь вы увидите как укладывать кабель, делать теплоизоляцию, устанавливать терморегулятор  и прятать датчик температуры пола:





   В этом видеообзоре  Ютуб, YouTube вы увидите как делать монтаж пленочного инфракрасного теплого пола под линолеум, ламинат, ковролин и плитку, устанавливать терморегулятор и прятать датчик. Обратите внимание, даный видеоматериал начинаеться с 1 части и имеет 6 частей, перейдите на наш канал и посмотрите другие части видео.





   Очень важной частью теплого пола, особенно в вопросе его энергоэфективности, является теплоизоляция. Просмотрев этот ролик о теплоизоляции теплого пола вы сможете много почерпнуть для себя:







   Отдельного внимания заслуживает видеообучение Ютуб, как класть теплый пол непосредственно в плиточный клей под плитку, без стяжки:





   Не стоит даже упоминать, что водяные теплые полы существенно отличаются от электрических по всем параметрам. Этот видеоролик о водяных теплых полах поможет вам разобраться в некоторых деталях:





Одной из любимейших поверхностей под теплый пол является ― ламинат. В этом видеоролике Ютуб, YouTube вы услышите об основных ньансах укладки инфракрасного теплого пола под ламинат:





    Установка терморегулятора нельзя отнести ни к простым ни к сложным задачам, это дело умение и опыта. Лучше один раз увидит, чем сто раз услышать, поэтому смотрите это видео Ютуб и обучайтесь:





Общие рекомендации по выбору теплого пола в этом видео видеосюжете:





   Так чем же отличается полосатая инфракрасная пленка от  сплошной? Есть много различий о которых вам стоит узнать из этого видео Ютуб:





   Классический видеообзор установки нагревательного мата теплого пола в плиточный клей, под плитку. Здесь вкратце рассказано об основных этапах укладки, монтажа, установки нагревательного мата теплого пола:





Теплый пол своими руками (+ фото) | Своими руками

Модернизация идеи теплых полов своими руками

Хочу рассказать об одной технической поделке, которая, возможно, будет интересна многим домовладельцам.

Его автор — мой сосед по стране, и я отправляю эту информацию с его согласия. И так как я был у него на «догонках» при установке, надеюсь, что правильно изложу суть своей затеи.

Мой сосед построил добротный гараж своими руками.Он хорошо утеплен, в нем есть смотровая яма и даже небольшая комната для отдыха.

А так как у него дома пол с подогревом, он решил применить ту же систему для обогрева гаража, но в очень модернизированном виде.

Известно, что теплые полы бывают двух видов — электрические и водяные. Сосед объединил оба этих варианта и создал свою оригинальную схему, ведь отапливать гараж одним электричеством очень дорого.

---

Смотрите также: Как уложить паркет на теплый пол (пол с подогревом)

---

Строительство самодельных теплых полов

Итак, система соседского теплого пола состоит из двух частей: обогрева и отвода тепла.Первый сделан с использованием электричества, а второй напоминает водяной пол. С этого и начнем рассказ.

По всей площади гаража на полу уложили металлопластиковую трубу в виде петель. Причем по обеим сторонам смотровой ямы сделаны две цепи, не зависящие друг от друга.

Труба была отделена от земли 10-сантиметровым слоем теплоизоляционной плиты из экс-стилизованного пенополистирола. Когда это было сделано, мы залили трубу бетоном.Таким образом, при пропускании нагретой воды по трубе тепло не уйдет в землю (путь пенополистирола его заблокирует), а будет полностью распределяться по полу, что в свою очередь будет отдавать тепло всему гаражу.

Для приготовления теплой воды сосед приспособил все известные ТЭНы (на фото — темный вертикальный цилиндр).

Хладагент в этой системе — вода. Его постоянный напор обеспечивает аккумулятор (красный бак). Для обеспечения циркуляции воды в системе предусмотрен насос.У соседа был старый насос, поэтому он приспособил его туда, поставив для подачи охлажденной сточной воды в блок ТЭН.

Уже две зимы эта система функционирует, и у соседа нет замечаний к своему изобретению.

---

Смотрите также: Плитка и теплый пол в ванной своими руками — пошаговая инструкция и фото

---

Теплый пол своими руками: мнение экспертов

Технология устройства теплого пола в жилом помещении становится все более популярной.Сегодня на практике используется несколько систем отопления. В одном случае источником тепла могут быть трубы с горячей водой, в другом — электрический кабель. Отличие этих систем от других в том, что они представляют собой низкотемпературные нагреватели, которые равномерно распределяют тепло по всей поверхности покрытия, нагревая его до 30 ° С.

Конструкция отопления дома — это многослойный торт. Первый слой заливается бетонным основанием, затем укладывается гидроизоляция и теплоизоляция. Поверх слоя теплоизоляции монтируется цементная или бетонная стяжка, в которую входят ТЭНы (рис.1,2).

Следует отметить, что установка теплых полов на водной основе потребует сложных монтажных работ, стоимость которых достаточно высока. Однако преимуществом такой системы является низкое энергопотребление при эксплуатации, не требующее больших финансовых затрат. В загородном доме, где площадь обогрева большая, выгоднее будут водяные полы. Но нельзя забывать, что в случае каких-либо протечек в трубах, их место обнаружить довольно сложно.

На практике часто возникает вопрос: какое отопление лучше? Несомненно, часто предпочтение отдается отопительным системам с электрическим кабелем.Они уже зарекомендовали себя во всем мире как практичные и безопасные системы отопления. К тому же они удобны, просты в установке и не требуют особого ухода. Электрические полы можно укладывать в любой части дома и под любое напольное покрытие (плитка, дерево, ламинат, линолеум). В современных системах с электрическим обогревом можно организовать обогрев не всей поверхности, а только некоторой части пола.

В помещении, оборудованном теплым полом, постоянно тепло и уют даже при понижении температуры в помещении.Никогда не будет сквозняков и воздушных вихрей с микрочастицами пыли. В первую очередь, это связано с тем, что теплый пол имеет небольшую рабочую температуру (в отличие от радиаторной батареи, которая нагревается до 70 ° С).

Система теплых полов состоит не только из нагревательных элементов, но и оснащена терморегулирующим оборудованием (датчики температуры и регуляторы температуры). Датчики температуры воздуха позволяют поддерживать необходимую комфортную температуру в помещении на разной высоте.Так. на уровне головы поддерживается температура в пределах 18-24 ° C, на уровне пола — 24-27 ° C. Такой разумный обогрев (обогрев) с вертикальным распределением тепла дает возможность снизить потребление электричества.

---

Теплый пол — мнение профессионалов

---

Система теплого пола для начинающих

Системы напольного отопления набирают все большую популярность, поскольку помогают повысить тепловой комфорт в помещении.В загородном доме можно установить водяной или электрический теплый пол.

Теплый пол — это, по сути, очень большой радиатор, расположенный горизонтально под ногами. В отличие от конвекторов, в которых воздух, проходящий через металлические трубы, нагревается, здесь, благодаря инфракрасному излучению, излучаемому теплой поверхностью, в первую очередь нагреваются окружающие предметы, в том числе наши тела.

Максимальный комфорт

Пол с подогревом, излучающий лучистое тепло, имеет большие преимущества по сравнению с более мелкими аналогами — радиаторами отопления.Они заключаются: а) в наиболее правильном распределении тепла по высоте: от пола до потолка; б) при отсутствии сквозняков.

При использовании радиаторного отопления снижается относительная влажность воздуха, необходимо постоянно проветривать помещение, а конвекционные токи вызывают высокую концентрацию пыли в помещении. В помещении с «теплым полом» создается максимальный тепловой комфорт, и люди в нем чувствуют себя очень комфортно.

Еще тепла!

Отдавать только «теплые полы» всю функцию отопления в доме экономически нецелесообразно.Ограничения связаны с тем, что пол нельзя нагревать до такой же высокой температуры, как и радиатор. По стандартам — max, температура пола 32 гр. При такой температуре пола тепла, выделяемого поверхностью, может быть недостаточно для обогрева: будут большие потери тепла. Придется серьезно заняться утеплением дома. Но с помощью «теплых полов» можно решить проблему дополнительного обогрева для создания максимального теплового комфорта. В качестве дополнения к основной системе отопления «теплые полы» не создают проблем ни при проектировании, ни при монтаже, ни при эксплуатации.

Я водянистая, я водяная!

Определившись с расположением «теплых полов», необходимо решить следующий вопрос: какие они должны быть — водяные или электрические?

Водяной «теплый пол» по сути является элементом единой системы отопления. Теплоноситель, как правило, горячая вода, проходит по трубам, проложенным в бетонной стяжке или непосредственно на утепленном черновом полу под напольным покрытием, и нагревает поверхность пола. Естественно, требуется самостоятельная регулировка температуры охлаждающей жидкости, чтобы пол не перегревался.Для этого устанавливается узел смешения теплоносителя, состоящий из насоса, коллектора и термостатического смесителя.

Вода под ногами

Трубы, заделанные в стяжку, хорошо защищены от механических повреждений. А вот при скрытом монтаже бороться с протечками сложно — их сложно обнаружить, а для доступа к поврежденной трубе придется вскрыть пол, разорвать стяжку. Поэтому лучше предусмотреть все меры еще на этапе монтажа, чтобы исключить поломку.Важно выбрать качественные трубы и фитинги. В водяных «теплых полах», как правило, используются гибкие трубы из сшитого полиэтилена или качественные металлопластиковые трубы. При заливке бетона в трубах необходимо поддерживать давление. И обязательно перед заливкой стяжки провести гидроиспытания.

Способы укладки теплых полов

Самый простой и быстрый способ установить водяной «теплый пол» — одинарный змеевик. Обычно его применяют, если необходимо стелить пол на большой площади.Но у него есть минус: неравномерное распределение температуры по поверхности пола. Двойной змеевик — это модификация одинарного змеевика, отличающаяся тем, что подающий и обратный трубопроводы проходят параллельно друг другу.

Это обеспечивает более равномерное распределение тепла по поверхности пола, но больший разброс температуры на небольших участках. Лучше всего со спиралью. Он наиболее сложен в установке, требует больше времени, но имеет наиболее равномерное распределение температуры по поверхности пола.

Трудности выбора

Водные «теплые полы» экономичнее электрических.Действительно, природный газ — наиболее распространенное топливо в системах отопления — намного дешевле электроэнергии (с точки зрения выработки тепла на единицу). Другое дело регионы, где нет газификации.

Остается единственный вариант — электрические «теплые полы», которые бывают стержневые, пленочные и кабельные.

Инфракрасный стержень

Интересное решение — саморегулирующийся карбоновый коврик. Нагревательные элементы в нем представляют собой углеродные стержни, подключенные параллельно токопроводящей шине, а композитный материал, содержащий мелкодисперсный графит, отвечает за тепловыделение.При нагревании материал расширяется, расстояния между зернами графита увеличиваются, а электрическое сопротивление увеличивается.

Соответственно падает тепловая мощность. Коврик можно вырезать из рулона прямо на месте, если потребуется во время установки. У входной двери и под окнами мощность максимальная, а под мебелью и ковром — минимальная. Карбоновый коврик, как и саморегулирующийся кабель, не может перегреться и сгореть.

Пленка инфракрасная

Нагревательный элемент пленочной инфракрасной системы представляет собой тонкую полимерную пленку, поверхность которой излучает инфракрасные лучи.Между двумя слоями полиэстера герметизированы отрезки токоведущего наполнителя (графит, углерод), к которым электрический ток течет по проводникам. Пленка дает возможность установить теплый пол даже под такие причудливые напольные покрытия, как ламинат или ковролин.

При этом стяжка не требуется, пленка просто расстилается под напольное покрытие. В связи с этим пленочные полы можно установить даже при косметическом ремонте буквально за пару часов.

Регулировка температуры

Термостат — устройство для управления функциями системы отопления.Когда температура достигает заданных значений, система отопления отключается, а в случае охлаждения снова начинает свою работу. Термостаты обычно крепятся на стене, их количество и мощность определяется площадью «теплого пола». Термостаты бывают электромеханические и электронные.

Первые отличаются простотой, надежностью и относительно невысокой стоимостью, но чаще их устанавливают в производственных помещениях. Второй — высокоточный, более удобный в использовании, оснащен ЖК-дисплеем.Среди электронных терморегуляторов выделяются программируемые устройства, позволяющие устанавливать необходимую температуру в определенные дни и время.

Кабельное перекрытие

Полы на основе нагревательных кабелей делятся на кабельные секции и нагревательные маты. Кабельный пол — это кабель с высоким удельным электрическим сопротивлением, зигзагообразный в бетонной стяжке, расположенный под напольным покрытием. Кабель укладывается на теплоизоляцию, покрыт фольгой, так что тепло идет преимущественно вверх, а не во всех направлениях равномерно.

В качестве теплоизоляционного материала используется пробка или пенополистирол. Кабель должен иметь двухслойную изоляцию, защитный экран, поглощающий большую часть электромагнитного излучения, и герметичные муфты.

Выбрать кабель

Резистивный кабель может быть одножильным или двухжильным. Двухпроводной излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный.

Европейские стандарты предусматривают, что в помещениях, где находятся люди, необходимо использовать только двухжильный кабель.Топливный элемент саморегулирующегося кабеля представляет собой полимерную матрицу, зажатую между параллельными проводниками.

Саморегулирующийся кабель можно разрезать на куски любой длины. Мощность в сети не зависит от длины цепи. Нити кабеля могут располагаться вплотную и даже пересекаться — кабель не перегревается.

Укладка по правилам

Электрокабель прокладывается под открытыми площадками. Его нельзя размещать под коврами и мебелью, близко к полу, так как кабель может перегреться и выйти из строя.Шаг штабелирования рассчитывается исходя из необходимой мощности.

Стелить термоковрики еще проще. Они представляют собой полиэтиленовую сетку с уже прикрепленным к ней кабелем. Мат наматывают слоем теплоизоляции и заливают цементно-песчаной стяжкой — вот и все работы. Толщина стяжки от 2 до 5 см. Также есть ультратонкие нагревательные маты на эластичной стрейч-основе. Их укладывают в слой плиточного клея, толщина которого всего 8-10 мм.

Водяной пол Rehau — мастер-класс

По периметру комнаты закреплена дистанционная изоляция — самоклеющаяся лента из вспененного полиэтилена.

Теплоизоляционные маты из пенополистирола, пенополиуретана или минеральной ваты укладываются по всей поверхности пола.

Загните защитную пленку (самоклеящуюся ленту фартука) и накройте ее изоляционными матами.

Конец отопительной трубы Rautherm подключается к коллектору. После прокладки отопительного контура труба снова подводится к коллектору.

Система заполнена водой.

Произвести гидравлическую балансировку. Трубопроводы проверяются на герметичность.

При заливке цементной или гипсовой стяжки система твердения стяжки проводит термическое испытание.

Ядро UNIMAT своими руками

1. Вымойте пол. Уложите теплоотражающий материал. Подготовьте пол для датчика пола в полу.

2. Равномерно разложите маты Unimat Rail на полу и соедините полосы между собой.

3. Закрепите коврики на поверхности пола скотчем. Подключите провода нагревательного мата к термостату.

4. Установите датчик температуры пола в монтажную гофрированную трубку и закрепите. Вставьте и подключите датчик к термостату.

5. Подключите термостат к сети. Включите коврик, проверьте его работоспособность и надежность соединений.

6. Постепенно нанести цементную стяжку или клей для плитки. Включайте обогрев только после полного высыхания стяжки!

CALEO пленочный пол

Положите теплоотражающий материал на поверхность пола.

Разложите листы термопленки Caleo Grid на теплоотражающем материале (без воздушного зазора). Установите термостат.

Проложите монтажные провода 1 и определите, где удалить изоляцию. Присоедините термопленку к проводу. Изолируйте точки подключения.

Подсоедините соединительные провода к термостату.

Установить и подключить датчик температуры пола к термостату. Проверить систему отопления.

Накройте «теплый пол» полиэтиленовой защитной пленкой, а затем финишное напольное покрытие.

---

Полы с подогревом или теплые ноги — о конструктивных отличиях

Система «теплый пол» используется, как правило, как дополнительный контур отопления, больше для комфорта, чем для поддержания заданной температуры в доме. Хотя, казалось бы, ничто не мешает превратить его в основной источник тепла, ведь «теплый пол» — это, по сути, большой плоско уложенный радиатор. Более того, он расположен оптимально — под ногами.

Как любой радиатор отопления, «теплый пол» за счет инфракрасного излучения, излучаемого его поверхностью, нагревает, прежде всего, не воздух, а предметы, находящиеся в комнате, в том числе и наши смертные тела.И от них воздух постепенно нагревается. Такой обогрев создает более комфортное ощущение тепла, чем конвекторы, в которых нагревается воздух, проходящий через горячие металлические трубы.

Весь пол большой радиатор

Пол с подогревом до температуры примерно 30-32 ° C имеет ряд существенных преимуществ перед своими металлическими аналогами, имеющими более скромные размеры — радиаторами отопления, которые обычно располагаются по периметру комнат.

Во-первых, нет столь значительных перепадов температур, а значит, нет сквозняков.Во-вторых, теплый воздух поднимается от пола к потолку, чтобы у пола не образовывалась прослойка холодного воздуха, а ноги, что немаловажно, всегда оставались в тепле. В совокупности все это называется тепловым комфортом, а «теплый пол» в этом бизнес-специалисте!

НАША СПРАВКА

Каким бы простым ни был монтаж кабеля «теплый пол», еще проще укладывать готовые термоковрики. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней тросом. Мат наматывают на утеплитель, покрытый фольгой, и заливают цементно-песчаной стяжкой толщиной от 2 до 5 см.Стяжка служит не только основой напольного покрытия, но и теплоаккумулятором, равномерно распределяя его по всей площади теплого пола.

Что мешает сделать «теплый пол» основной системой отопления в доме, даже отказавшись от радиаторов и конвекторов? Почему наоборот: радиаторы доминируют, а «теплый пол» только помогает? В первую очередь необходим инженерный расчет. Возможные ограничения связаны с тем, что пол нельзя нагревать до такой же высокой температуры, как и радиатор.Действующими стандартами установлена ​​максимально допустимая температура пола: 32 ° C.

Если пол более горячий, то вместо комфорта можно даже навредить здоровью. Тепла, излучаемого поверхностью пола при относительно низкой температуре, может быть недостаточно для полноценного обогрева помещения. И нам придется либо отказаться от системы теплого пола, либо заняться утеплением дома.

Кроме того, есть ценовой вопрос. Система отопления «теплым полом» будет стоить значительно дороже, чем обычная радиаторная система отопления.Однако помимо первоначальных затрат существуют еще и эксплуатационные расходы.

И если эксплуатация электрического «теплого пола», который играет роль единственной системы отопления в доме, действительно влетит в копеечку, то водяной «теплый пол» может быть достаточно экономичным, ведь температура воды в трубах, проложенных под полом, намного ниже, чем в батареях отопления. В общем, нужно учитывать.

Что касается задачи дополнительного обогрева в таких помещениях, как прихожая, кухня и санузлы, где часто бывает кафельное покрытие пола, то она легко решается с помощью «теплых полов», как электрических, так и водяных.

Вода «теплый пол»

Водяной «теплый пол» по конструкции и монтажу мало чем отличается от обычной радиаторной системы отопления. А вот батареек под окнами нет. Горячая вода или другой жидкий теплоноситель течет по трубам, проложенным на теплоизолированном черновом полу под напольным покрытием — непосредственно или в бетонной стяжке — и нагревает поверхность пола.

Конечно, желательно самостоятельное регулирование температуры охлаждающей жидкости, чтобы пол не перегревался.В водяных «теплых полах» обычно используются трубы из сшитого полиэтилена или качественные металлопластиковые трубы с очень надежными и прочными соединительными элементами, ведь добраться до них в случае аварии очень и очень сложно.

Водяной «теплый пол» намного экономичнее электрических полов. При этом установка водяных «теплых полов» довольно проста, и с ней, в принципе, вполне можно обойтись самостоятельно. Кроме того, водяные «теплые полы», в отличие от электрических, не создают электромагнитного излучения, которое хоть и не превышает действующих норм, но все же не добавляет ценности нашему здоровью.

Но по этим причинам электрические «теплые полы» целесообразно применять в помещениях с небольшой площадью, в которых люди не задерживаются: в тамбуре, в коридоре, на крыльце дома — а лучше дать предпочтение водяных «теплых полов» на кухне и в ванной.

Электрический теплый пол »

Электрический «теплый пол» — это кабель с высоким удельным электрическим сопротивлением, залитый в бетонную стяжку под напольное покрытие. Его укладывают зигзагообразно с шагом, который необходимо рассчитывать исходя из необходимой мощности.Под кабелем находится теплоизоляция, покрытая фольгой, чтобы тепло распространялось вверх, а не во все стороны. Кабель должен иметь двухслойную изоляцию, защитный экран, поглощающий основную долю электромагнитного излучения, и герметичные соединения.

Чаще всего используется обычный резистивный кабель, потому что он намного дешевле более совершенного саморегулирующегося кабеля, о котором пойдет речь ниже. Существует два типа резистивных кабелей для «теплого пола»: одножильные и двухжильные (витая пара).Двухжильный кабель излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный — в этом его преимущество.

Датчик температуры устанавливается в полу. Вместе с автоматическим термостатом, установленным в помещении, они поддерживают желаемую температуру пола.

Резистивный кабель прокладывается только под открытыми участками пола. Его нельзя размещать под коврами и мебелью, близко к полу, так как кабель может перегреться и выйти из строя.

В заметке:

В системах водяного теплого пола традиционно используются трубы из сшитого полиэтилена (ПЭН) или металлопластика.

Также используются гофрированные трубы из специальной нержавеющей стали. У них самая высокая теплопроводность — 17Вт / м ² К (за счет теплопроводности самой стали и толщины стенки всего 0,3 мм),

, обеспечивающий максимальную эффективность нагрева (для труб PEX, толщина стенки 2 мм, теплопроводность — 0,5 Вт / м * К).

Теплоотдача стальных гофрированных схем на 20% выше, чем у пластиковых аналогов. И дело не только в физических свойствах стали.

В трубах с гладкими стенками (пластик) течение ламинарное, то есть спокойное.

При этом у стенок отопительного контура жидкость холоднее, чем в центре потока.

В гофрированных трубах жидкость течет турбулентным (турбулентным) потоком, что обеспечивает непрерывное перемешивание теплоносителя и, как следствие, максимальную температуру нагрева у стенки трубопровода. В результате повышается эффективность системы в целом.

Саморегулирующийся кабель

По сравнению с резистивным кабелем, так называемый саморегулирующийся кабель имеет огромное преимущество: ему в принципе не грозит локальный перегрев.Такова его конструкция: горючим элементом в ней служит полимерная матрица, зажатая между двумя параллельными медными проводниками. Тепловая мощность, как и удельное электрическое сопротивление, зависит от температуры: при понижении температуры сопротивление уменьшается — мощность увеличивается, и наоборот: при нагревании участка кабеля его сопротивление увеличивается, а тепловыделение уменьшается.

Саморегулирующийся кабель можно разрезать на куски любой длины, что, конечно, очень удобно.Мощность в сети не зависит от длины цепи. Нити кабеля могут располагаться близко друг к другу и даже пересекаться — при этом кабель не перегревается. Саморегулирующийся кабель от ведущих производителей (Thermon, Raychem, Nelson, Fujikura) служит 20-25 лет при сохранении своих технических характеристик.

Но стоимость саморегулирующегося кабеля в несколько раз выше, чем стоимость резистивного кабеля. Только из-за высокой цены саморегулирующийся кабель в системах «теплый пол» не получил широкого распространения.Но в системах противообледенения крыш, трубопроводов и резервуаров с топливом ему нет равных.

На заметку: пусть тает лед!

Лед в стакане — это хорошо. А вот лед под ногами, в водосточной трубе или свисающий над головой в виде кровавой сосульки — это очень и очень плохо.

Обледенение кровли чревато весенним паводком на чердаке и повреждением рубероида, а лед в желобах грозит непоправимо испортить водосточные трубы.

Для защиты от вредного льда широко применяются кабельные системы обогрева. На готовую крышу устанавливают систему антиобледенения, подключают, а потом она работает самостоятельно. Под контролем датчиков обогрев включается только в период возможного обледенения и выключается, как только кровля освобождается от льда. Наряду с кровлей кабели для защиты от обледенения защищают водосточные трубы и желоба, ливневые стоки, а также слуховые окна.

На плоской крыше желательно использовать армированный кабель.

В противообледенительных системах используются как резистивные, так и саморегулирующиеся кабели. Резистивные кабели имеют хорошее сопротивление и мощность по всей длине, но их постоянство неизбежно приводит к избыточному потреблению энергии. Саморегулирующийся кабель лишен этого недостатка, но стоит в несколько раз дороже. Так что вам нужен расчет в каждом конкретном случае.

Греющий кабель можно проложить не только на крыше, но и утеплить крыльцо, дорожку во дворе, небольшую территорию, вход в гараж и т. Д.Также можно использовать специальные шланги, по которым циркулирует нагретая жидкость (желательно антифриз, а не сама вода может замерзнуть).

НАШ СОВЕТ

Мощность кабеля для кровли рассчитывается исходя из местных климатических условий, материала кровли и качества изоляции крыши.

Как правило, используются кабели с тепловыделением 20-30 Вт / м и мощностью 250 Вт.

Система оборудована датчиками температуры и терморегуляторами. В водосточных трубах и лотках размером более 125 мм рекомендуется устанавливать две кабельные линии, что обеспечивает мощность порядка 40 Вт / м.

Самый тонкий

В последнее время набирает популярность электрический теплый пол с ТЭНом из аморфная металлическая лента … Такие супертонкие нагревательные маты имеют ряд преимуществ: Коврики можно укладывать под любую поверхность: плитку, ламинат, ковролин, линолеум, паркет. Допускается возможность установки мебели и фаянса.

Аморфная металлическая лента покрывает до 50% мата, что гарантирует равномерный нагрев.

Другими словами, эффекта «тепловой зебры» нет.

Ленточная конструкция, высокая теплопроводность изоляции, низкая теплоемкость позволяют добиться высокого КПД и значительной экономии энергии.

© Авторы: Алексей Меркушев, Виктор Страшнов, Алексей Рябов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Пробковые полы под дерево — укладываемся своими руками Укладываем пробку «под» деревом…

Двухтрубная система отопления в доме отдыха своими руками. Отопление коттеджа по двухтрубной системе отопления …

Разница в типах циркуляции, отопления открытый и закрытый РАСПРЕДЕЛЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ — СОВЕТЫ …

Монтаж теплого пола своими руками в одном комнат дома (+ фото) Как сделать монтаж теплого пола …

Монтаж теплого пола своими руками.Другие способы использования систем отопления. Монтаж и установка теплого пола …

Укладка теплого пола под ламинат своими руками — фото Как сделать самонакладную систему …

Как сделать собственное отопление в теплице Мы сами делаем отапливаемую теплицу …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

КАК СДЕЛАТЬ ВОДЯНУЮ УСТАНОВКУ СВОИМИ РУКАМИ — УСТРОЙСТВО И ИНСТРУКЦИЯ | Своими руками

Самостоятельная установка водяного теплого пола — инструкция и инструкция по установке

Если все узлы и устройства системы водяного теплого пола были предварительно рассчитаны, подобраны и закуплены в необходимом количестве, то самостоятельная сборка не составит большого труда даже для начинающего мастера.

В последнее время широкое распространение получили теплые водяные полы. И тому есть ряд разумных причин — теплые водяные полы в отличие от многих схем отопления дают наиболее комфортное, равномерное и, что немаловажно, быстрое распределение тепла в доме или квартире. Система и технология теплого пола также исключают конвекционные потоки воздуха, которые распространяют пыль по квартире.

Как правило, возведение теплого пола осуществляется по следующей схеме:

1. Плиты теплоизоляционные
2. Пластины распределения тепла
3. Трубы теплоносителя для распределения тепла в доме или квартире
4. Тонкая бетонно-цементная стяжка не является препятствием, а скорее способствует быстрому распределению тепла при использовании вышеупомянутой схемы отопления (нагрев происходит, как правило, в течение периода, не превышающего получаса).

Такая схема и конструкция теплого пола не допустят его локального перегрева.

Устройство системы « теплый пол » таково, что небольшая высота (в зависимости от модели ~ 22-25 сантиметров) позволяет монтировать ее в любом помещении, а ее установка не оказывает существенного влияния на высоту помещения.

Сама конструкция трубопровода состоит из гибких труб из полимера. При установке монтируется в желобах панелей распределения тепла.Сами теплораспределительные панели легко разрезать, что при установке сыграет вам на руку — ведь в этом случае их легко подогнать под самые сложные формы помещений — сейчас в моде нестандартный дизайн квартир.

Монтаж теплого пола легко произвести на любой ровный фундамент — стяжка пола может быть любой. Но многие мастера все же рекомендуют при устройстве теплого пола использовать наливные цементные (цементно-песчаные) стяжки.

Эта пряжка Вместе с использованием специальной пленки (разделяющей подложки) вы сможете произвести укладку и использовать теплый пол под плитку, ламинат, линолеум, паркет и любые другие напольные покрытия.

Итак, перейдем непосредственно к установке и установке системы теплого пола.

Монтаж системы теплого пола — пошаговая, пошаговая инструкция.

Что есть или что нужно для устройства теплого пола своими руками:

• Теплораспределительные панели с алюминиевым покрытием (прямые и поворотные).
• Изоляционные плиты из пенополистирола.
• Водопроводные трубы
• Разделительная пленка-подложка
• Ремень демпферный
• Коллектор
• Киянка
• Инструкция по монтажу теплого пола

1.Перед началом работ следует выровнять пол, проверить гидроизоляцию и при необходимости (например, в подвале) уложить его дополнительный слой.

2. Перед укладкой элементов системы, а также дополнительной тепло- и шумоизоляцией поверхность пола тщательно подметают.

3. На ровное, чистое и сухое основание пола уложите слой основного утеплителя из плит полистирола.

4. Для компенсации теплового расширения по периметру помещения без зазора укладывается демпфирующая лента толщиной 10 мм.

5. Теплораспределительные пластины монтируются встык, начиная с внешней стены, одновременно сначала закладывая ряд вращающихся элементов.

6. Ограничение длины для прямых участков контура — 10 м, а для участка (при шаге труб 25 см) — 20 м2.

7. Панели обшиваются при сложной геометрии пола (ступенчатые или наклонные участки). Остальные нестандартные фрагменты обмерены …

8. Вырезать панели из пенополистирола, установить на место и сделать терморезанный паз для труб, совмещая его с соседними.

9. Трубы в пазах лучше укладывать вместе, простукивая кяником через подушку толщиной 3 см и длиной 60-80 см.

10. Завершение контура возле коллектора. При установке труб без направляющих элементов важно не слишком их перегибать.

11. Разделительную основу укладывают гладкой стороной вверх с нахлестом 10 см и фиксируют липкой лентой.

12 После проведения специалистом опрессовки контура уложите слой пленки 0,2 мм, а поверх него — наливную стяжку.

13. Оптимальную толщину заливной стяжки определяет специалист, который укладывает чистовое покрытие пола.

Собирались заняться устройством стяжки и наливных полов? Возьмите несколько подсказок на заметку.

• В жилых комнатах декоративный наливной пол делают толщиной 1,7-7 миллиметров. Основание под ним должно быть ровным, без трещин и щелей, чистым и сухим (влажность не выше 5%). Температура в помещении при укладке 5-25 ° С, относительная влажность 60%.
• Polar сегодня, так называемые кожаные полы, изготавливают в виде небольших плиток или досок, снабженных фиксирующим краем, как у ламината, что облегчает укладку. Верхнее покрытие устойчиво к истиранию и царапинам. Благодаря натуральной пробковой основе такой пол поглощает шум и сохраняет тепло.
• На кухне или в ванной под декоративным наливным полом можно проложить систему отопления — электрическую (в квартире) или водяную. Заливается смесь после установки сантехники.Перед началом работы продумайте последовательность действий: свежеприготовленная смесь подвижна около 30 минут. при +20 ° С.
• В квартире с низкими потолками необычный пол — просто находка! Чем сложнее, интереснее напольное покрытие, тем больше взглядов оно захватывает, отвлекая от несовершенства архитектуры.
• На светлом полу можно выделить такие травмоопасные элементы интерьера, как подиум и ступеньки.

Вас также может заинтересовать статья Как уложить паркет на теплый пол (пол с подогревом)

Советы:

Какой выбрать теплый пол или коврики кабельное

Выбор в пользу нагревательного кабеля или тонкого нагревательного мата зависит от конструктивных особенностей помещения: по возможности сделать стяжку (не менее 3 см), есть смысл использовать более дешевый вариант — нагревательный кабель; при необходимости решить вопрос с обогревом панелей, немного приподняв уровень конструкции — выберите тонкий нагревательный мат (3-4 мм).

Монтаж нагревательного кабеля — процесс более трудоемкий в связи с тем, что требует устройства стяжки, расчета и соблюдения единого шага монтажа в зависимости от требуемой пропускной способности системы на квадратный метр. Нагревательный мат — это тонкий нагревательный кабель, линии которого закреплены на заводе на клеевой основе.

Его установка не подразумевает устройство стяжки — достаточно покрыть ее тонким слоем наливной смеси или клея для плитки.Расход электроэнергии в обоих случаях будет примерно одинаковым. Работа каждой из систем контролируется терморегулятором. В зависимости от выбора той или иной модели терморегулятора — обычного электронного или программируемого — можно рассчитать эффективность кабельной системы обогрева по энергозатратам.

Программируемые модели с таймером позволяют установить периоды работы системы таким образом, чтобы использовать электроэнергию в периоды пониженных тарифов, они также рассчитывают время включения системы и степень нагрева конструкции пола. четко в нужные часы.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Монтаж теплого пола своими руками в одной из комнат дома (+ фото) Как произвести монтаж теплого пола …

Монтаж водяного теплого пола из дома своими руками производитель — фото Как произвести монтаж водяной системы…

Пробковые полы под дерево — укладываем сами Укладываем пробку «под» деревом своими …

Долговечный пол своими руками — проверенный способ Как сделать прочный пол из …

Как выровнять старый дощатый пол под ламинат Выравнивание пола под укладку ламината …

Супер пол Кнауф — монтаж своими руками (фото + видео) Кнауф — мастер …

Стол с позолоченной каймой своими руками (поталь) КАК СДЕЛАТЬ СТОЛ ИЗ ЗОЛОТА…

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

5 способов согреть холодный пол (и холодные ноги!)

Помогите! Предупреждение о холодном полу! Холодный пол и холодные ноги — обычная жалоба зимой, и это действительно не повод для смеха, особенно если вы считаете пожилых родственников, маленьких детей или домашних животных среди членов вашей семьи. Даже если вы перепробовали всевозможные термо носки и пушистые тапочки, решение может оказаться не таким простым, как поиск подходящей обуви.

На самом деле проблема может быть в вашем этаже, особенно в комнате на уровне земли или, что еще хуже, в подвале. Полы из керамики, камня или бетона являются худшими виновниками, а древесина твердых пород занимает второе место. К счастью, есть способы справиться с этим затруднительным зябкостью.

1. Не позволяйте холодному воздуху выходить, а теплому — входить.

Начните с самого простого решения, которое поможет обеспечить комфортную температуру для всего дома, а не только для пола. Чтобы предотвратить сквозняки и потерю тепла, заполните все отверстия и трещины в стенах или между плинтусами и полом герметиком или другим герметиком.Кроме того, установите или замените уплотнитель вокруг дверей и окон. Сделайте или купите черновую змею.

Отличный ход — утеплить потолок. В конце концов, горячий воздух поднимается вверх, и было бы жаль тратить теплый воздух, который вы платите за производство вашей системы HVAC, теряя его через потолок.

2. Изоляция снизу

Если пол находится над неотапливаемым подвесным пространством, установите изоляцию между балками пола. Периодически проверяйте, чтобы он был в хорошем состоянии; насекомые или звери иногда попадают в подползти и наносят ущерб изоляции.Изоляция также может быть смещена из-за естественного движения вашего дома. Чтобы полностью избежать этих проблем, используйте изоляцию из распыляемой пены, которая является дорогостоящей, но намного более эффективной, чем стекловолокно.

Хотя в недостроенных подвалах обычно теплее, чем в подвальных помещениях, изоляция по-прежнему помогает поддерживать более комфортную температуру пола наверху. Когда речь идет о бонусных комнатах над гаражом, изоляция и герметизация необходимы не только для защиты от холода, но и для создания барьера от угарного газа.(Тем не менее, вам все равно потребуется установить монитор CO.)

3. Изоляция сверху

Если ваш дом расположен на бетонной плите и вы планируете укладывать новый пол, сначала установите слой жесткая изоляция. Когда вы не слишком торопитесь заменять существующие полы, простой способ утепления — это укладывать коврики зимой. Имейте в виду, что установка коврового покрытия от стены до стены поверх неизолированной и неотапливаемой бетонной плиты может быть проблемой из-за опасности образования плесени.

4. Получите максимальную производительность от вашей системы отопления

Регулярно проверяйте и обслуживайте вашу систему отопления, чтобы убедиться, что вы получаете от нее максимальную производительность. Помимо поддержания чистоты фильтра печи, воздуховодов и обогревателей, убедитесь, что ваши регистры не заблокированы мебелью или шторами и не отсоединились от воздуховодов.

5. Добавьте дополнительный нагрев

Если вам нужно сидеть или стоять на одном месте в течение длительного времени — например, за столом в домашнем офисе — небольшого обогревателя может хватить, чтобы позаботиться о ваших замерзающих ногах.Обогреватели под шкафом («удар ногой») немного дороже, но также более эффективны, поскольку они передают тепло по полу. Абсолютная роскошь — это установка водяного отопления под полом. Однако это довольно серьезное улучшение дома, которое должен выполнять квалифицированный специалист по отоплению. Помимо самого отопления, проект требует установки нового пола и специальной 20-амперной цепи.

Но вашим ногам это понравится!

ПРИМЕЧАНИЕ: Если у вас хронически холодные ноги, проконсультируйтесь со своим врачом, чтобы исключить такое заболевание, как периферическая невропатия.

Лаура Фирст пишет для networx.com.

Часто задаваемые вопросы

Часто задаваемые вопросы по электрическому лучистому теплому полу. Здесь мы отвечаем на некоторые из наиболее частых вопросов, которые задают наши клиенты на протяжении многих лет. Это общие вопросы, и у нас есть значительно более подробные ответы, представленные в разделе, посвященном каждому конкретному продукту для утепления пола. Просмотрите наш сайт для получения подробной информации о конкретных продуктах, видео по установке и подробных инструкций по эксплуатации.

Безопасен ли электрический обогрев пола?

Да! По крайней мере, мы можем подтвердить безопасность систем, которые продаем в Warm Your Floor, поскольку все они прошли больше тестов на безопасность, чем любые продукты наших конкурентов. Наши системы имеют сертификаты UL, ETL и CSA, прошли испытание Robinson Floor Test (на прочность) и выдержали испытание временем. Все наши термостаты прошли сертификацию безопасности в независимых испытательных агентствах, и все они имеют встроенную защиту от ударов GFCI. И, в отличие от некоторых наших конкурентов, наши изделия для электрического теплого пола никогда не отзывались о безопасности.[вернуться наверх]

Как работает электрический теплый пол?

Нагревательные провода специально спроектированы и спроектированы таким образом, что они отдают тепло через определенное электрическое сопротивление провода. Специальная изоляция используется для защиты и прочности нагревательных проводов. При включении термостата в систему теплого пола подается электричество, затем провода нагреваются и, в свою очередь, нагревают пол. Затем это тепло распространяется от земли вверх по комнате, нагревая предметы и людей в отапливаемой зоне.Это именно то, что вы хотите от своей системы: теплый пол и теплое тело. Таким образом, энергия не расходуется на нагревание воздуха, который затем поднимается к потолку и теряется. [вернуться наверх]

В чем разница между системами на 120 и 240 вольт?

Оба напряжения имеют одинаковую тепловую мощность и потребление энергии; Например, SunTouch или Nuheat Mat вырабатывают 12 Вт на кв. Фут при любом напряжении. При напряжении 120 вольт это равно 1 ампер на каждые 10 квадратных футов, а при напряжении 240 вольт — 0,5 ампера на каждые 10 квадратных футов.Большинство термостатов имеют предел в 15 ампер, что означает, что один термостат может работать на площади до 150 квадратных футов 120-вольтовых матов и 300 квадратных футов 240-вольтных матов. [вернуться наверх]

Как долго прослужит наша внутренняя система подогрева пола?

На все наши системы ковриков для дома предоставляется гарантия производителя сроком не менее 25 лет, и они поддерживаются успешными, уважаемыми производителями, которые работают в сфере теплых полов более 20 лет. Поскольку бренды, которые мы продаем, сделаны из проволоки превосходного качества и во время установки залиты раствором, наши системы имеют очень долгий срок службы! [вернуться наверх]

Сколько электроэнергии потребляет электрический теплый пол?

Не очень много, и наши программируемые термостаты имеют функции энергосбережения для максимальной эффективности.Все наши системы матов работают с мощностью 12 Вт на квадратный фут, поэтому для 20 квадратных футов требуется всего 240 Вт, столько же, сколько несколько лампочек. Наш равномерный интервал между проводами оптимизирует тепловую мощность и экономит много энергии по сравнению с системой мощностью 15 Вт. Обычная установка в ванной площадью 60 квадратных футов обычно стоит от 10 до 20 центов в день в зависимости от того, сколько электрическая компания взимает в вашем районе. См. Подробности в нашем калькуляторе энергопотребления. [вернуться наверх]

Каковы требования к напряжению и силе тока для теплого пола?

Доступны как системы 110/120, так и 220/240.Коврики имеют мощность 12 ватт на квадратный фут, что означает, что вы можете контролировать до 150 квадратных футов обогрева пола при 120 В и вдвое больше (300 квадратных футов) для 240 В на цепь. Каждая цепь имеет максимум 15 ампер, и на каждую цепь 15 ампер требуется один термостат. Рекомендуется использовать выделенную цепь, но для очень маленьких систем площадью 20 квадратных футов требуется всего около 2 ампер, поэтому вы можете добавить их к существующей цепи; лицензированный электрик знает ответ для вашего проекта. [вернуться наверх]

Легко ли установить ваши системы утепления пола?

Да, все наши системы просты в установке и безопасны в использовании.С некоторыми из наших продуктов так легко работать, что их можно установить даже в выходные дни. Более 50% установок электрического утепления полов выполняется специалистами, которые впервые устанавливают. Или ваш подрядчик может легко управлять установкой с помощью обучающих видео в нашем Центре знаний и полных пошаговых инструкций по установке, прилагаемых к каждому продукту. В любом случае, мы здесь, чтобы ответить на любые вопросы или дать советы по установке — как для вас, так и для вашего подрядчика.[вернуться наверх]

Какие типы полов можно укладывать поверх электрических систем теплого пола?

Нашими системами можно обогреть практически любое напольное покрытие. В то время как плиточные и каменные полы являются наиболее распространенными полами с подогревом, вы также можете нагревать полы из твердых пород дерева (клееные или плавающие), ламинат, винил или линолеум, бамбук, пробку и даже ковер. Бетонные полы также можно обогреть, поместив одну систему в новую бетонную заливку. Обязательно ознакомьтесь с инструкциями по установке, чтобы узнать, как правильно установить напольное отопление для вашего конкретного применения и напольного покрытия, или позвоните нам по бесплатному телефону, и мы ответим на все ваши вопросы. [вернуться наверх]

Следует ли утеплять систему подогрева пола?

В большинстве случаев тепловая мощность наших продуктов достаточна для относительно быстрого нагрева пола, а наши программируемые термостаты «умны», что означает, что они могут помочь компенсировать время запуска и регулировать потребление энергии.Однако, если вы устанавливаете покрытие на плиту, вы можете подумать об установке пробковой изоляции, чтобы помочь снизить теплопотери пола и сократить время запуска теплого пола.

Черновой пол из бетонных плит поглощает часть тепла, выделяемого системой обогрева пола, поэтому меньше тепла передается на пол. Тепло всегда движется к более холодным поверхностям, поэтому оно идет как вверх, так и вниз, когда система обогрева пола находится в прямом контакте с плитой. Добавление простого слоя пробки между плитой и полом с подогревом обеспечивает «термический разрыв», замедляя поток тепла в плиту и обеспечивая лучшую теплопередачу в сам пол.Установка изоляции поверх плиты приводит к более быстрому реагированию и меньшему потреблению энергии: разумное вложение.

[вернуться наверх]

Почему вы предлагаете несколько различных систем обогрева пола?

Мы продаем электрические теплые полы с 2000 года, и за все время работы с этой технологией мы обнаружили, что ни один производитель не может предложить полное решение для каждого проекта. Мы исследовали ряд доступных на рынке продуктов излучающего теплого пола и выбрали только продукты высочайшего качества от ведущих производителей.На рынке есть более дешевые продукты для обогрева полов с помощью лучистого тепла, но мы не будем их продавать.

Мы исследовали, протестировали и установили все продукты, которые мы продаем, и уверены, что они являются лучшими продуктами за свои деньги. Мы с самого начала стремимся добавить тепла в ваш дом. Убедившись, что вы можете выбрать продукт, подходящий именно вам, — это один из способов, которым мы можем гарантировать вам полное удовлетворение вашим новым теплым полом. [вернуться наверх]

Могу ли я купить у вас средства для утепления пола?

Совершенно верно.Warm Your Floor имеет самый большой в США инвентарь продуктов для утепления пола, которые есть на складе и готовы к немедленной доставке. Это означает, что ваш проект не столкнется с дорогостоящими задержками в ожидании доставки продукта. Отправьте нам план своей комнаты, и мы порекомендуем, спроектируем и предложим систему утепления пола специально для вас. [вернуться наверх]

Можно ли укоротить провод теплого пола?

Нет. Никогда. Это изменит свойства проволоки, что приведет к ее неправильному нагреву и, возможно, к сокращению срока службы изделия.Вы можете разрезать сетку на ковриках SunTouch, но не на нагревательном элементе. Вы также можете укоротить холодный конец, но НЕ укорачивайте нагревательный провод. Если вы по ошибке перерезали проволоку, у нас есть специальные комплекты для ремонта проволоки, с помощью которых можно вернуть коврик в надлежащее рабочее состояние. [вернуться наверх]

Могу ли я соединить коврики вместе?

Нет. Все коврики и кабели возвращаются обратно к термостату. Коврики нельзя соединять встык. У нас есть коврики более 70 размеров и множество комбинаций длины и ширины, чтобы покрыть комнаты любой формы и размера.[вернуться наверх]

Узнайте больше о «Почему лучистое отопление» здесь, включая водное (водяное) лучистое отопление, историю лучистого отопления и другие связанные темы [вернуться наверх]

Как сделать теплый водяной пол своими руками. Стр. 1

Теплый водяной пол своими руками Смонтировать теплый водяной пол своими руками — задача не из легких. Если нет лишних средств для найма специалистов, можно рассчитывать на собственные силы. Подробно изучив вопрос и все сопутствующие инструкции, вы сможете сделать действительно качественные теплые полы, которые порадуют домочадцев.

Характеристики теплый водяной пол Сразу стоит отметить, что теплый водный пол лучше всего устанавливать в частном или загородном доме. В жилищных условиях довольно сложно подключить систему к центральному отоплению и вообще есть практическая возможность создать что-то подобное дома.

Одно из главных преимуществ секса с водой — значительное снижение затрат на отопление. К тому же обогрев будет более комфортным, ведь помещение прогревается равномерно, чего никак нельзя сделать при традиционном радиаторном отоплении.

Также важно выбрать лучший тип труб для теплого пола. Сегодня в строительных магазинах предлагается несколько видов труб для теплого пола. Если вы их не понимаете, лучше всего проконсультироваться по этому вопросу со специалистами.

Устройство водяного пола — тип установки, можно выделить два типа водяного пола. бетон и профнастил. Плоские полы, в свою очередь, делятся на деревянные и пенополистирольные.

Устройство бетонных полов означает, что поверхность пола будет закрыта бетонной стяжкой.

Выпас с бетонных полов отличается тем, что в них исключены «мокрые» работы, за счет чего монтажные работы выполняются в несколько раз быстрее.

Устройство теплого водяного пола Перед тем, как приступить к устройству водяного пола, рекомендуется ознакомиться с особенностями работы и инструкцией.

Самая распространенная система монтажа теплого водяного пола — это бетонная система. В этом случае контуры труб будут закрыты бетонной стяжкой, для которой не нужно использовать дополнительные теплоотделители.

Технология монтажа разбита на несколько этапов:

• Разделение пространства на отдельные зоны с максимальным размером 40 кв.м .;
• Укладка чернового пола изоляционными материалами;
• Монтаж проволочной сетки и контуров трубок;
• Работа на сжатие;
• Устройства сцепления;
• Финишное покрытие.

Разделение пространства на отдельные зоны Одну комнату следует разделить на поля, количество которых будет зависеть от геометрии и площади.Предельная площадь одного земельного участка не может быть более 40 кв.м. при соотношении сторон не менее 1: 2. Особенность этих требований в том, что стяжка под действием температуры будет расширяться и ее необходимо компенсировать, чтобы избежать потенциального растрескивания.

Монтаж изоляционных материалов Шероховатая поверхность пола тщательно отделана и покрыта изоляционным слоем. Благодаря наличию теплоизоляционного покрытия не будет потерь тепла от теплого пола.Энергия пойдет только вверх в комнату. В процессе утепления могут использоваться самые разные материалы, подходящие для той или иной ситуации.

Наиболее распространенный материал — полистирол и полистирол. Плотность изоляционного слоя должна быть более 35 кг / м 3, а толщина 30-150 мм (зависит от теплового режима и величины теплопотерь).

По секторам и по периметру помещения необходимо проложить демпфирующую ленту, которая необходима для компенсации расширения стяжек.Слой утеплителя укладывается полиэтиленом.

Укладка арматурной сетки и установка труб обычно арматурная сетка размещается с размерами ячеек 150×150 мм. допускается двойное армирование, при котором слой сетки укладывается поверх собранных труб.

После укладки сетки, укладка труб будущего водяного пола. В зависимости от конкретного проекта трубу можно укладывать с шагом 50-300 мм. С помощью пластиковых хомутов труба крепится к арматурной сетке и в местах деформационных швов на трубе для обеспечения защиты установленной гофрированной трубы.

Существует несколько схем прокладки контуров труб: обычная змейка и двойная нормальная спираль и со смещенным центром. В процессе прокладки труб вдоль наружных стен необходимо уменьшить шаг, чтобы не допустить перепадов температуры на полу. Питающую часть петли нужно держать вдоль стены, так как там более высокие потери тепла.

На 1 кв.м поверхности расходомерной трубки с шагом 200 мм будет около 5 метров. Кроме того, при установке нужно помнить, что нельзя ставить плети длиной более 100 м, так как в конце петли будут значительные тепловые потери.

Опрессовка и заливка бетонной штанги По окончании монтажа требуется запрессовать систему под рабочим давлением механического повреждения. Другими словами — проверить работоспособность всей системы. На этом этапе вы можете четко увидеть, все ли было сделано правильно и качественно и без серьезных затрат исправить все выявленные недостатки.

Бетонную стяжку проводить только после опрессовки. Вся система должна находиться под рабочим давлением не менее 24 часов.Кроме того, давление в системе должно быть в процессе заливки бетонной стяжки.

В большинстве случаев стыковка выполняется в несколько слоев, при этом толщина одного слоя составляет 50-70 мм. Для этих целей могут использоваться различные смеси, разработанные специально для теплых полов.

После высыхания бетонной стяжки установка чистового пола. Покрытие может быть любым по желанию владельца.

Система полистирола теплый пол Система Полистирол очень легкий.Он состоит из пенополистирольных плит с размером пазов мм. 30х300х1000 В пазы устанавливаются алюминиевые пластины, которые защелкиваются в контурах труб. После испытаний на систему наносить финишное покрытие без использования бетонных стяжек, если предполагается укладка полов из твердых пород дерева или ламината.

Система теплого пола из дерева Системы теплого водяного пола из твердых пород дерева можно разделить на реечные и модульные. Эти системы, как правило, используются для устройства теплых полов в модульных панельных домах, причем их кладут на черновой пол или деревянные бревна.

Модульная форма представления предполагает использование готовых панелей ДСП с каналами для установки труб и плит.

ДСП толщиной 22 мм необходимо для закрепления алюминиевых пластин и создания твердой поверхности. В этой конструкции изолятор должен быть предусмотрен в перекрытии. Полосы ДСП должны быть в соответствии с имеющейся проектной документацией и с шагом 20 мм между ними.

В зависимости от шага ленты берутся трубки толщиной от 130 до 280 мм.алюминиевые пластины предназначены для модульной штабелирования, есть специальный профиль с защелками, благодаря которому передача тепла между трубой и пластиной наиболее эффективна. Размер плит — 150-300 мм. На плиту необходимо смонтировать плиту с прослойкой из гипсоволокнистой плиты. Если отделка пола будет представлена ​​паркетом или ламинатом, гипсоволокно можно оставить без внимания.

Стеллаж для укладки При укладке стеллажа для устройства водяного теплого пола в большинстве случаев применяют планки из досок или толщиной 28 мм.Шаг — 150-300 мм, расстояние между досками 20 мм. Стеллажную систему можно монтировать прямо на балки. Между балками максимально допустимое расстояние 600 мм. Если готовая поверхность должна быть выложена керамической плиткой, 300 мм. Между лагами в качестве утеплителя обычно укладывается минеральная вата или пенополистирол. В реечной системе слой утеплителя намного тоньше, в отличие от модульной, поэтому такой способ устройства теплого пола рекомендуется использовать на межэтажных перекрытиях деревянных домов.

Стойка для укладки теплых полов — алюминиевая плита, шаг укладки 150-300 мм. Вокруг окон и наружных стен необходимо соблюдать шаг кладки 150 мм.

Схема систем, теплый водный пол

опубликовано

Источник: rahlina.com.ua/otoplejacody-godnya/ pol-svoimi-rukami /

WarmFloors Напольное отопление и кафельное отопление

	системы теплого пола — наша специальность Warm Floors — это монтажный отдел компании Comfort Heat Australia, поставщика ведущих в мире систем напольного отопления.Установки «Теплые полы» предоставляют опытные системы теплых полов как для крупных коммерческих проектов, так и для ремонта дома.
	наши услуги для вас Warm Floors находится в ведении инженеров и специализируется на установке как электрических, так и водяных систем теплого пола. Команда Warm Floors гордится тем, что обеспечивает эффективные решения в области отопления и дает надежные технические советы.
	ассортимент Инсталляции Warm Floors охватывают весь спектр систем теплого пола; — Электрические — внутренние теплые полы — Электрические — теплые полы под плиткой — Электрические — теплые полы под ковровым покрытием — Электрические — теплые полы из деревянных полов — Hydronic — внутренние теплые полы — Hydronic — деревянные теплые полы — Hydronic — в верхнем теплом полу
	техподдержка Установщики Warm Floors обеспечивают высокий стандарт качества изготовления и предлагают постоянную техническую поддержку вашей системы теплого пола.Если у вас есть какие-либо вопросы относительно существующей системы теплого пола или вы заинтересованы в установке системы, пожалуйста, не стесняйтесь обращаться к нам по поводу электрических нагрузок, программирования термостатов или рекомендаций по установке.
	обнаружение и устранение повреждений Монтажники Warm Floors следят за тем, чтобы кабели теплого пола были установлены правильно и без повреждений, но кабели могут быть повреждены после установки.Техническая бригада Warm Floors может определить место повреждения кабеля и отремонтировать систему теплого пола, не нарушая целостность пола.
	гарантия обслуживания Установка Warm Floors делает все возможное, чтобы ваша система теплого пола была самого высокого качества, обеспечивала долговечность и надежность. Если у вас есть какие-либо вопросы относительно существующего предстоящего проекта, пожалуйста, позвоните в наш офис. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Лучшие Последние Рубрики В домашних условиях Дом Как правильно Комнатные Разное Советы Ухаживать
